cad拉伸怎么用？cad是一款三維立體設計創建。當我們需要在cad中使用拉伸命令對圖紙進行放大縮小，該如何進行操作呢？在本文中winwin7小編給大家分享下cad拉伸功能的詳細使用方法。cad里面拉伸怎么用？cad中塊拉伸怎么用？cad拉伸,拉長命令怎么用？帶著大家的疑惑小編將在本文中給大家分享下cad拉伸功能的詳細使用方法！

cad拉伸命令怎么用的方法：

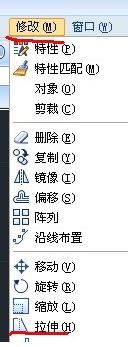

1、可以點擊拉伸命令，也可以點擊修改下拉有個拉伸，或者也可以輸入str回車執行拉伸命令。

2、例如我們要拉伸這個正方形。將長度拉伸得到40。注意，四邊形不是一個整體，使用矩形命令繪制是一個整體，所以要直線繪制的矩形。點擊拉伸命令，選擇上下邊，和右邊一條邊然后回車，點擊右邊端點移動鼠標，輸入20回車即可！

cad拉伸示例：

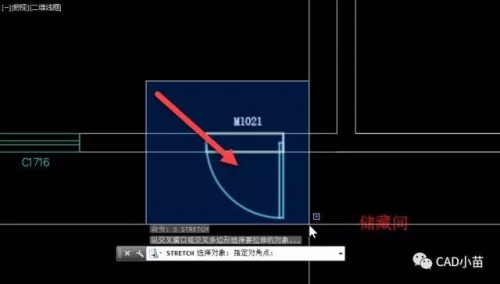

1、輸入S，回車或空格，先從左往右框選門，如下圖所示。

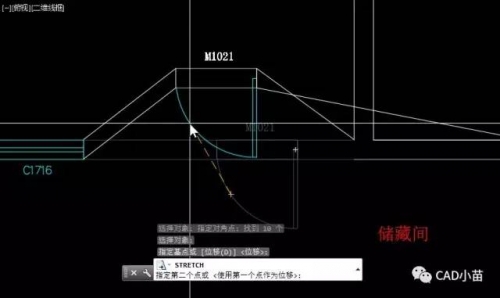

2、空格確認選擇后，在圖中隨意單擊一點作為拉伸的基點，然后拖動光標，因?yàn)殚T(mén)的頂點被全部選中，因此門會跟隨光標移動，而從左往右框選時，墻體頂點并未選中，因此墻體不會有變化，如下圖所示。

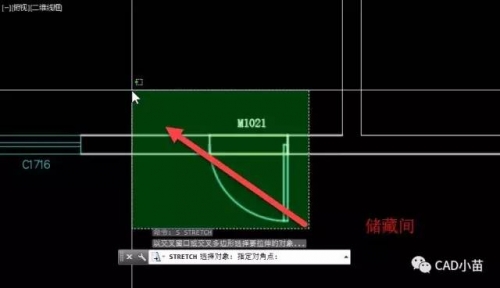

3、按ESC中止拉伸命令，空格重新執行拉伸命令，這次從右往左框選門窗和旁邊的墻體，如下圖所示。

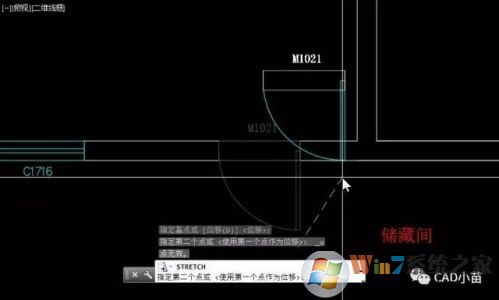

4、空格確認選擇后，在圖中隨意一個基點，移動光標，可以看到門和墻體的頂點一起跟隨光標移動，如下圖所示。

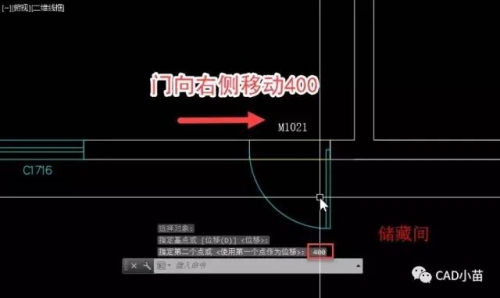

5、移動光標到基點右側，當出現水平極軸時，輸入400，將門窗向右側移動400，如下圖所示。


以上便是winwin7小編給大家分享的關于cad拉伸命令怎么用的方法！
