cad tr怎么用？cad中基本功能我們都可以使用命令來進行操作，今天winwin7小編要給大家分享的是在cad巧用tr命令的詳細操作方法。TR就是修剪命令，輸入TR然后按空格兩次，在要修剪的物體上單擊一下就行了，這是默認修剪，輸入TR按一次空格，看下面的命令提示行的提升有更多的修剪模式。如果你也正愁著不知道該如何使用tr命令的話不不妨一起和小編學習一下。

在cad中巧用tr命令的詳細操作方法：

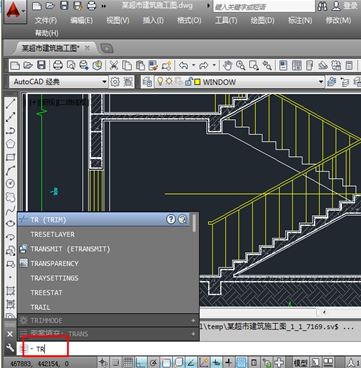

1、在命令欄輸入“tr”，快速點擊2次“回車鍵”，如圖一所示：

（圖一）

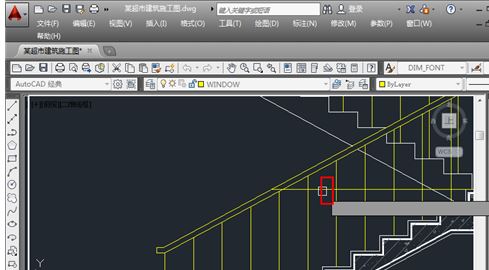

2、方式默認的為，所有的對象都是修剪的邊界，故只要點擊兩點之間的線段，該線段立即被剪掉；如果為邊處的，一點也可以修剪掉，如這里，點擊該線條。

（圖二）

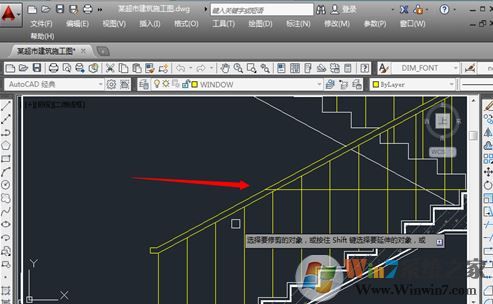

3、通過上述操作后，該線條就被剪掉了，如圖：

（圖三）

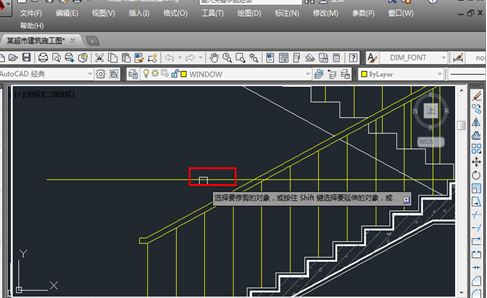

4、但是如果你點擊中間的線，在兩個相鄰的交點之間的線就會被剪掉，如這里，點擊一下中間的線條，見下圖：

（圖四）

一般TR修剪法：

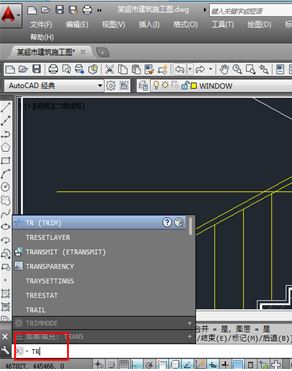

1、首先同樣在命令欄輸入“tr”，然后點擊“回車鍵”；

（圖五）

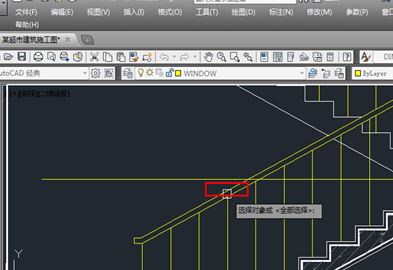

2、選擇對象，作為修剪的邊界，就像選擇作為 剪刀，去修剪別的對象。選擇需要作為修剪邊界的對象，如這里的樓梯扶手，點擊它，如圖：

（圖六）
點擊之后就選中了，如果還需要其他的修剪邊界，繼續點擊別的對象，選擇完畢，點擊“回車鍵”進行確定。此時可以修剪不需要的對象了，點擊不需要的對象（該對象需要和作為邊界的線相交），就可以剪裁掉不需要的線。

以上便是winwin7小編給大家分享介紹的關于cad中tr命令的詳細使用方法！
