USB接口是現在最流行的設備接口之一，不管是在計算機還是別的設備上已經成為了必不可少的接口，那么最近有用戶問USB接口定義，USB接口引腳都是怎么定義其功能作用的呢？下面一起來看看圖解。

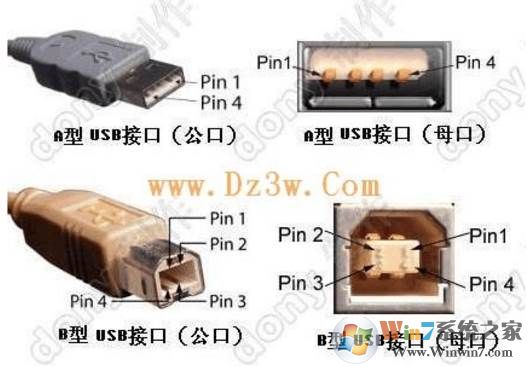

USB接口定義及USB接口外形圖USB 引腳定義：



一般而言

紅（Vcc）），白（D-），綠（D+），黑（GND）

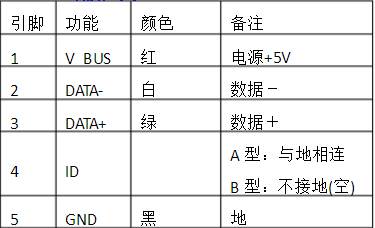

mini usb引腳定義：




其中ID腳在oTG功能中才使用。由于Mini-USB接口分Mini-A、B和AB接口。

如果你的系統僅僅是用做slave，那么就使用B接口。

系統控制器會判斷ID腳的電平判斷是什么樣的設備插入，如果是高電平，則是B接頭插入，此時系統就做主模式（master mode）

如果ID為低，則是A接口插入，然后系統就會使用HNP對話協議來決定哪個做Master，哪個做Slave。

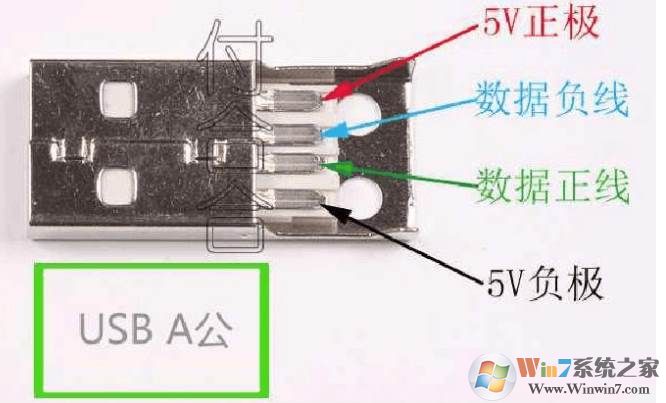

USB公接口引腳定義圖：

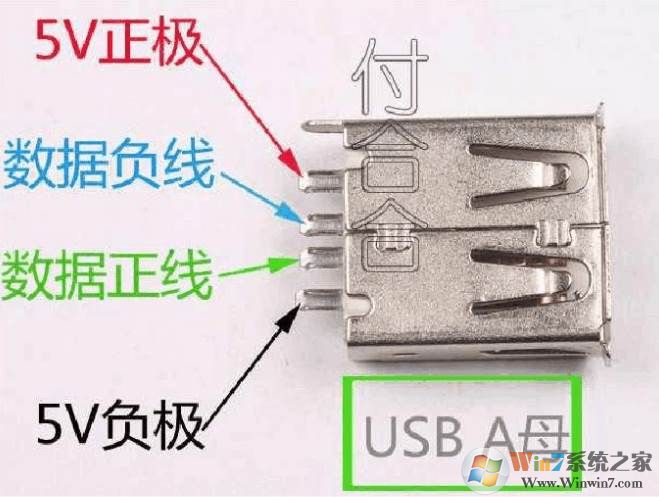

USB母接口引腳定義圖：
