cad旋轉參照用法教程：
1、小編在cad中畫一條直線作為旋轉操作用的圖形；

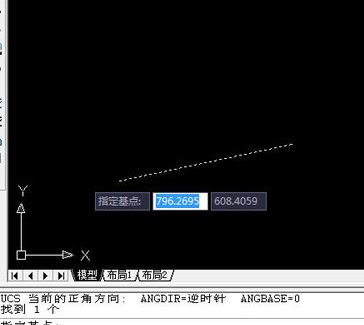

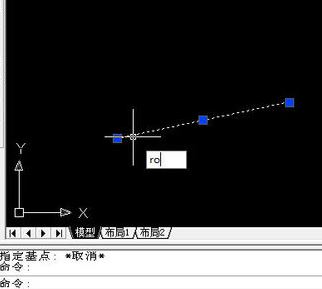

2、選中該直線，輸入旋轉命令“ro”，然后指定基點；

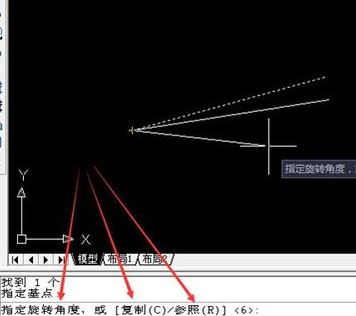

3、接著指定要旋轉的直線的一端作為旋轉的基點，在底部狀態(tài)欄中可以看到指定旋轉角度（默認）、復制、參照，如圖：

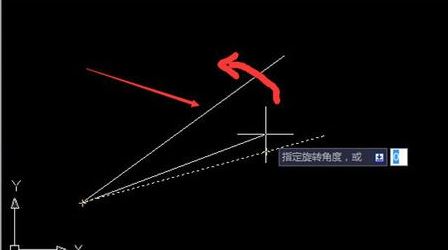

4、接下來我們開始旋轉，手動旋轉：移動鼠標，手動旋轉，到達你需要的位置后，右擊確認就行，如圖：

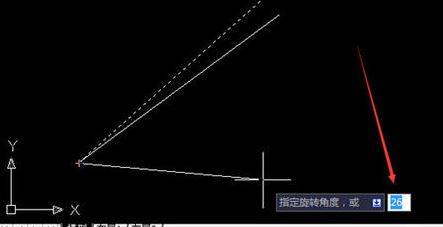

5、輸入角度進行旋轉。輸入一個角度，可直接旋轉到指定角度了，如圖：

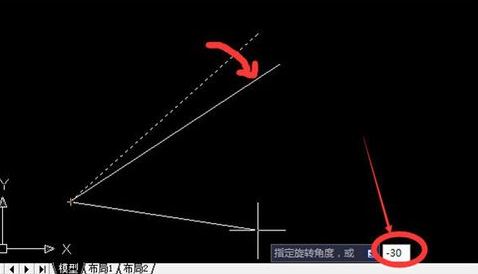

6、輸入旋轉角度值的正負問題。cad中角度旋轉是順時針為負“-”，逆時針為正“+”。如圖：
7、復制旋轉：選擇復制。輸入命令“c“，參照一般旋轉，進行手動或者自動旋轉，如圖：

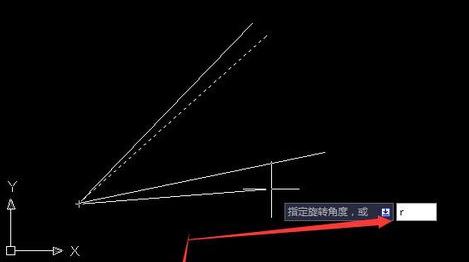

8、參照旋轉： 參照旋轉的前提是旋轉物體跟參照物體必須要有交點，輸入參照命令”r“，如圖：
9、不要輸入任何數值。直接以下三個步驟操作：
a、選中交點
b、選中你需要旋轉的那條線的另一端點
c、點擊你參照的直線的另一端
10、你會發(fā)現旋轉的線已經旋轉到這條直線上，如圖：
以上便是便是教你cad旋轉參照的用法，大家學會了嗎！
