cad布局視口比例設置步驟：創建

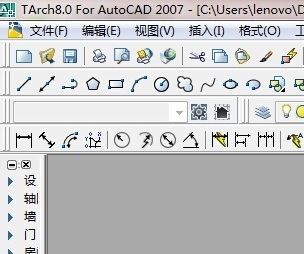

1、將【模型】窗口切換成【布局】窗口，如圖：

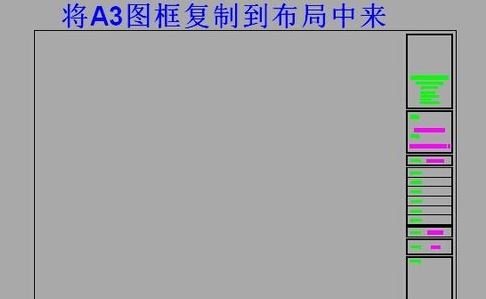

2、將我們已經繪制好的標準圖框拖到布局里面（此處我用A3圖框為例，圖幅尺寸為420mm×297mm）。

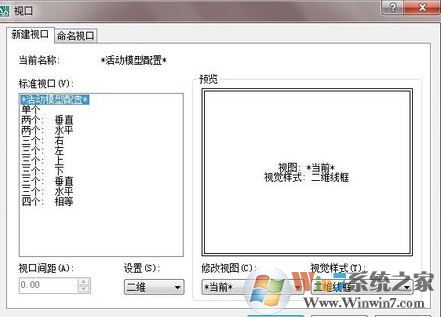

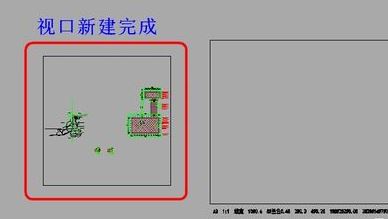

3、單擊【視圖】-【視口】-【新建視口】命令，彈出【新建視口】對話框，單擊【確定】，然后在桌面的空白處畫一個矩形框，一個新的視口就建立了，如圖：
創建完成后我們接下去就可以開始設置比例了。

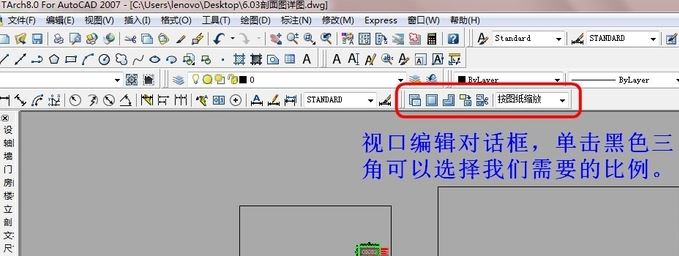

4、在cad工具欄右上角空白處單擊右鍵--單擊ACAD--單擊視口前的正方形，就彈出了視口編輯工具欄；

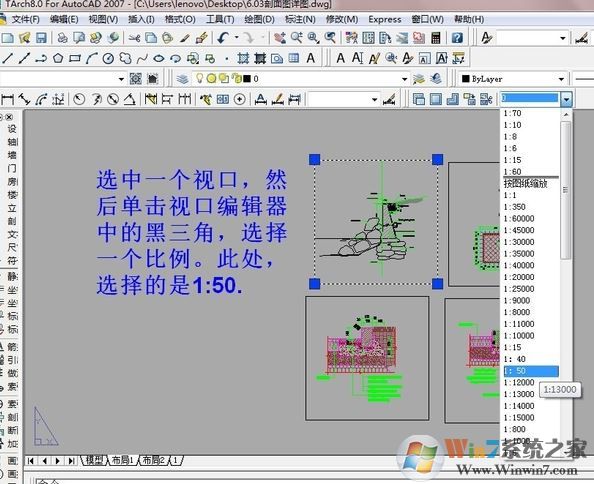

5、根據需要依次調整每個視口的比例，這一操作需要多試幾次才能找到最佳的比例。常用的cad出圖比例為：
平面圖、立面圖、剖面圖 ：一般 1:100 1:150 甚至1:200 都可以總平面圖 一般 ：1:500 1:750 1:1000 甚至1:2000都可以詳圖一般 ：1:20 1:50其實比例并沒有很嚴格的限制，只要準確實用，比例尺標注清除即可，見下圖：
以上便是winwin7小編給大家分享介紹的關于cad布局視口比例設置教程，有需要的用戶快去試試吧~
