ug工程圖怎么打開？ug的工程圖圖紙能在cad中打開嗎？在本文中winwin7小編將給大家介紹下使用cad打開ug工程圖圖紙的操作方法。由于工程師電腦中只有cad沒有ug，所以只能使用cad打來查看。所以當我們在UG圖紙給工程師之前，我們需要前提是在ug中進行如下操作。

1、從建模轉換到UG制圖，做好圖之后進行保存；

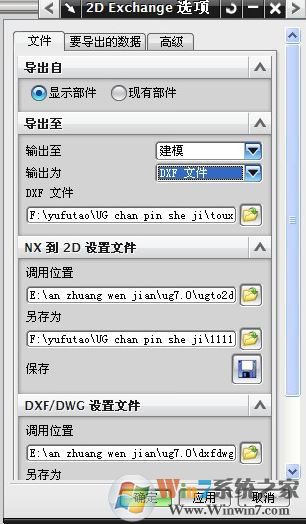

2、點擊 文件-導出-2D Exchange,出現2DEXCHANGE選項在文件欄中點選 “顯示部件”；

3、在要導出的數據欄中點選 “圖紙”，并且在下拉欄中選擇 “當前圖紙”；

4、等待UG自己轉換就行了這個在CAD里面可以標注尺寸，修改，之后在建模里面畫好圖之后，轉換到 制圖 模塊的時候，會出現對話框，如圖：

5、選擇“使用模塊”，在A3-無視圖，A4-視圖，A4-無視圖，里面選擇你需要的一個再確定即可！

接著我們就可以使用cad打開UG轉出的工程圖，如圖：
