在CAD制作過程中，設置了圖形界限后，才可以確定柵格和縮放的顯示區域，有相當一部分初學者并不知道如何設置，其實使用limits命令可以很簡單的設置CAD的圖形界限，下面一起來看看具體的操作步驟。


操作方法如下：

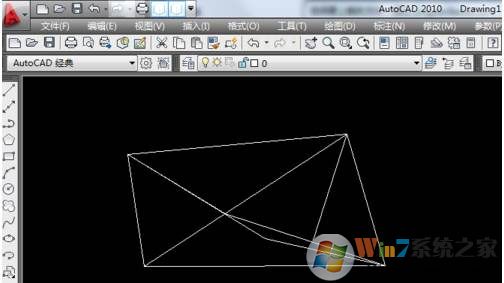

1、首先打開cad，可以選擇打開快捷方式。比如隨便畫一個圖形，如下圖

2、在命令輸入區，輸入命令 limits，這里是不分大小寫的。

原因解釋：該命令的意思是重新設置模型空間界限。如下圖，輸完后，按回車鍵enter。

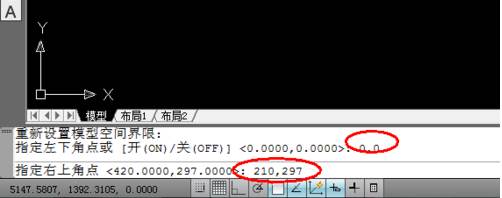

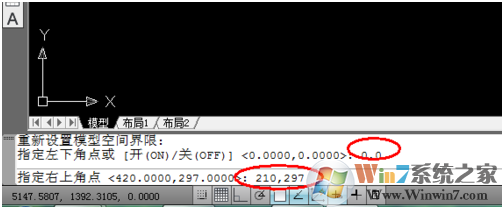

3、設置圖型界限。比如我想設置A4紙大小，我就要繼續輸入0,0；210,297。具體如下圖。同樣地，A3的紙大小是297mmχ420mm，那么，我就要在命令框中輸入  0,0 ；297,420。

當然，你也可以按自己的需要進行設置。反正就是，在輸入命令 limits 之后，接著輸入你要設置的圖形界限再回車OK了。

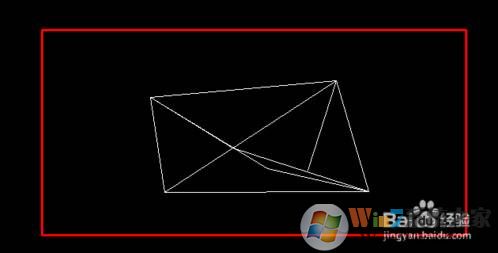

還有一些特殊情況，比如，你要以下圖中的紅色矩形作為圖形界限，我們該如何設置界限呢？




這時，你需要捕捉矩形的左下角和右上角的坐標，坐標會在左下角顯示。直接選擇矩形，如下圖，先選擇左下角的那一個直角，在看一下左下角命令框的坐標。同樣地，捕捉右上角的端點出坐標，再按照上面的方法，先輸入limits，再分別輸入這兩個點，按回車鍵，這樣圖形界限就設置好了。

怎么樣，CAD設置圖形界限是不是也挺簡單呢？這是CAD操作中的一個小技巧，大家一定要學會哦。
