如何把cad導入ug？當我們想把cad的圖紙文件放到ug中打開查看的話該如何操作呢？當我們?cè)趙in7旗艦版操作系統中拿到了CAD圖紙文件，想將其導入到UG中，該如何操作？本文中winwin7小編將給大家簡單的分享介紹下UG中導入cad圖紙的操作方法。

winwin7推薦：Auto cad2016簡體中文官方原版x64位（含注冊機及激活詳細方法）

win7系統UG中導入cad文件教程：
1、確保當前的cad文件的格式是：dwg或dxf，如果不是的話那么需要先使用CAD文件轉換成DXF文件，轉換前，記得把你的CAD文件里的所有線性都改成0線性這個圖層，然后再轉換成DXF。最后再打開UG

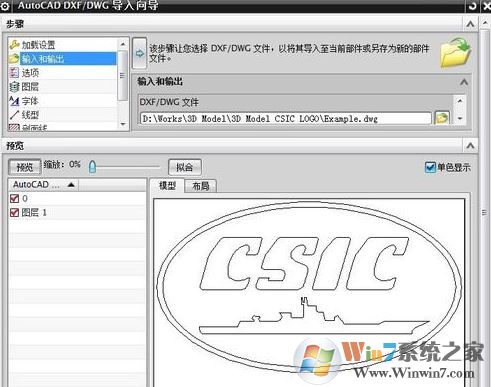

2、打開UG NX，新建一個部件文件，點擊 文件->導入->AutoCAD DXF/DWG；

注：不要有中文路徑。CAD版本不要過高。有時會無法導入。

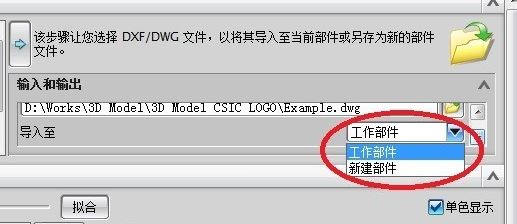

3、在輸入和輸出中，選擇 導入至 ->工作部件。

4、向下拉滾動條，直接點擊完成，等待一段時間后，導入完畢，檢查圖像是否已存在在模型中，如果沒有，打開圖層管理器，將含有對象的圖層打勾試試。

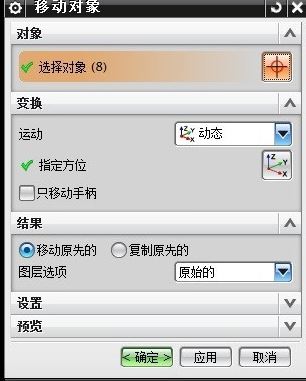

5、另外我們可以通過點擊 編輯->移動對象，將圖像移動到合適的位置，如圖所示：


以上便是winiwn7給大家分享介紹的CAD中導入U(xiǎn)G的操作方法，這樣子我們就可以在UG中打開cad圖紙進行編輯查看使用了~
