FreeCAD專業CAD三維建模軟件綠色版

FreeCAD，一款開源，免費、專業的3D CAD三維建模軟件。軟件提供大量的2D、3D構件和功能，用戶可以使用它基于任何材質和任何復雜性創建和管理準確、詳細、易于使用的3D模型，輕松繪制各種平面形狀和制作生產工程圖，支持2D、3D的創建。FreeCAD提供了免費的使用權，并且其源代碼對任何人開放。這意味著你可以自由地修改和定制軟件以滿足你的特定需求。此外，FreeCAD還支持多種平臺，包括Windows、Mac和Linux，使其在不同操作系統上都能得到良好的運行效果。如果你對3D建模感興趣，不妨試試FreeCAD，相信你會愛上它!

HandBrake 軟件特色

1、自由構建您想要的東西

是一個開源參數化3D建模器，主要用于設計任何大小的真實對象。通過參數建模，您可以通過返回模型歷史記錄并更改其參數來輕松修改設計。

2、從2D和3D創建3D

允許您繪制受幾何約束的2D形狀的草圖，并將它們用作構建其他對象的基礎。它包含許多組件，可用于調整尺寸或從3D模型中提取設計細節，以創建可用于生產的高質量工程圖。

3、無障礙，靈活和集成

是一個多平臺(Windows，Mac和Linux)，高度可定制和可擴展的軟件。它可以讀寫許多打開的文件格式，例如STEP，IGES，STL，SVG，DXF，OBJ，IFC，DAE等許多其他文件，從而可以將其無縫集成到您的工作流程中。

4、專為您的需求而設計

旨在適應廣泛的用途，包括產品設計，機械工程和建筑。無論您是業余愛好者，程序員，經驗豐富的用戶，學生還是老師，使用都會給您賓至如歸的感覺。

5、還有很多很棒的功能

為您提供了滿足您需求的所有正確工具。您將獲得現代的有限元分析(FEA)工具，實驗性CFD，專用的BIM，地理數據或CAM / CNC工作臺，一個機器人仿真模塊，該模塊可讓您研究機器人的運動以及更多功能。實際上是通用工程工具包的瑞士軍刀。

HandBrake 軟件優勢

1、多平臺。在Windows，Linux，macOS和其他平臺上運行并具有完全相同的方式。

2、完整的GUI應用程序。具有基于Qt框架的完整圖形用戶界面，以及基于Open Inventor的3D查看器;允許快速渲染3D場景和非常易于訪問的場景圖表示。

3、作為命令行應用程序運行。在命令行模式下，可以在沒有界面的情況下使用所有幾何工具運行。在這種模式下，它具有相對較低的內存占用空間，并且可以用作例如服務器來為其他應用程序生成內容。

4、可以作為Python模塊導入。可以導入可以運行Python腳本的任何應用程序中。與在命令行模式下一樣，的界面部分不可用，但是所有幾何圖形工具都可以訪問。

5、工作臺的概念。在界面中，工具按工作臺進行分組。這樣，您就可以僅顯示用于完成特定任務的工具，保持工作區的整潔和響應，并允許應用程序快速加載。

6、用于后期加載功能/數據類型的插件/模塊框架。分為一個核心應用程序，其中的模塊僅在需要時才加載。幾乎所有工具和幾何類型都存儲在模塊中。模塊的行為就像插件;除了延遲加載外，還可以將單個模塊添加到的現有安裝中或從中刪除。

7、參數關聯文檔對象。文檔中的所有對象都可以通過參數定義。這些參數可以隨時修改和重新計算。由于保持了對象關系，因此一個對象的修改將自動傳播到任何從屬對象。

8、參數原始生成。可以通過指定幾何對象約束來創建諸如框，球，圓柱等原始對象。

9、圖形修改操作。可以在3D空間的任何平面上執行平移，旋轉，縮放，鏡像，偏移(微不足道或在Jung / Shin / Choi中描述)或形狀轉換。

10、構造性實體幾何(布爾運算)。可以執行構造性實體幾何運算(聯合，差異，相交)。

11、平面幾何的圖形創建。可以在3D空間的任何平面中以圖形方式創建線，線，矩形，b樣條曲線以及圓形或橢圓形的弧。

12、用直線或旋轉的 拉伸，截面和圓角建模。

13、諸如頂點，邊，線和平面之類的拓撲成分。

14、測試和維修。FreeCAD擁有用于測試網格物體的工具(實體測試，非雙歧管測試，自相交測試)和用于修復網格物體的工具(孔填充，均勻取向)。

15、注解。可以為文本或尺寸插入注釋。

16、撤消/重做框架。中的所有內容都可以撤消/重做，用戶可以訪問撤消堆棧。一次可以撤消多個步驟。

17、交易導向。撤消/重做堆棧存儲文檔交易，而不是單個動作，從而允許每個工具準確定義必須撤消或重做的內容。

18、內置腳本框架。具有內置的Python解釋器，其API幾乎涵蓋了應用程序的任何部分，界面，幾何圖形以及該幾何圖形在3D查看器中的表示。解釋器可以運行復雜的腳本以及單個命令。整個模塊都可以用Python完全編程。

19、內置Python控制臺。Python解釋器包括一個帶有語法突出顯示，自動完成功能和類瀏覽器的控制臺。可以在中直接發出Python命令并立即返回結果，從而使腳本編寫者可以即時測試功能，瀏覽模塊的內容并輕松了解內部。

20、反映用戶交互。用戶在界面中所做的一切都將執行Python代碼，這些代碼可以打印在控制臺上并記錄在宏中。

21、完整的宏錄制和編輯功能。可以記錄用戶操作界面時發出的Python命令，如果需要的話可以進行編輯，并保存以供以后復制。

22、復合(基于ZIP)文檔保存格式。文檔以。保存。FCStd擴展名。該文檔可以包含許多不同類型的信息，例如幾何圖形，腳本或縮略圖圖標。該.FCStd文件2本身是一個zip容器; 保存的文件已被壓縮。

23、完全可定制/可腳本化的圖形用戶界面。在Qt的的基于接口是通過Python解釋器完全訪問。除了本身提供給工作臺的簡單功能之外，整個Qt框架都2是可訪問的。用戶可以在GUI上執行任何操作，例如創建，添加，停靠，修改或刪除窗口小部件和工具欄。

24、縮略圖。(當前僅Linux系統)文檔圖標顯示了大多數文件管理器應用程序(例如Gnome的Nautilus)中文件的內容。

25、模塊化MSI安裝程序。的安裝程序允許在Windows系統上進行靈活的安裝。還維護了用于Ubuntu系統的軟件包。

HandBrake 軟件功能

1、完整的基于Open CASE技術的幾何內核，允許對復雜形狀類型進行復雜的3D操作，并且對邊界表示(brep)，非均勻有理基礎樣條曲線(nurbs)曲線和曲面，各種幾何實體，布爾運算和圓角，以及對STEP和IGES格式的內置支持

2、完整的參數模型。所有對象本身都是參數化的，這意味著它們的形狀可以基于屬性，甚至可以取決于其他對象。所有更改均按需重新計算，并由撤消/重做堆棧記錄。可以輕松添加新的對象類型，甚至可以使用Python對其進行完全編程。

3、允許插件擴展(模塊)向核心應用程序添加功能的模塊化體系結構。擴展可以像用C ++編寫的整個新應用程序一樣復雜，也可以像Python腳本或自記錄宏一樣簡單。您可以從內置的Python解釋器，宏或外部腳本中完全訪問FreeCAD的幾乎所有部分，無論是幾何圖形的創建和轉換，該幾何圖形的2D或3D表示(場景圖)，甚至是界面

4、除本機FCStd文件格式外，還可以導入/導出為標準格式，例如STEP，IGES，OBJ，STL，DXF，SVG，STL，DAE，IFC或OFF，NASTRAN，VRML。與給定文件格式之間的兼容性級別可能會有所不同，因為它取決于實現它的模塊。

5、具有集成約束求解器的“草繪器”，允許您草繪受幾何約束的2D形狀。然后，可以將用Sketcher構建的受約束2D形狀用作在整個中構建其他對象的基礎。

6、一個機器人仿真模塊，可以讓你學習機器人運動在圖形環境。

7、一個技術工程圖模塊，具有用于細節視圖，橫截面視圖，尺寸標注和其他選項的選項，允許您生成現有3D模型的2D視圖。然后，該模塊將生成可立即導出的SVG或PDF文件。具有較舊的Gui命令的較舊的Drawing模塊，但還具有強大的Python功能。

8、一渲染，可以輸出3D模塊對象與外部渲染器渲染。它目前僅支持povray和LuxRender，但預計將來會擴展到其他渲染器。

9、一種架構模塊，允許類似建筑信息模型(BIM)的工作流，并具有行業基礎類(IFC)兼容性。

10、一個路徑模塊，致力于為機械加工計算機輔助制造(CAM)。使用路徑模塊，您可以輸出，顯示和調整用于控制目標機器的G代碼。

11、一個綜合電子表格和表達式解析器可用于在一個中心位置，以驅動基于公式的模型和組織模型數據。

HandBrake 使用幫助

1、FreeCAD的第一步

重點是允許您制作高精度3D模型，對這些模型進行嚴格控制(能夠返回到建模歷史記錄并更改參數)，并最終構建這些模型(通過3D打印，CNC加工或什至是)施工現場)。因此，它與為其他目的制作的某些其他3D應用程序(例如動畫電影或游戲)有很大不同。它的學習曲線可能非常陡峭，尤其是在您首次接觸3D建模時。如果您感到震驚，請不要忘記，論壇上友好的用戶社區可能會立即使您脫穎而出。

您將要在中開始使用的工作臺取決于您需要執行的工作類型：如果要在機械模型上或更一般地在任何小規模對象上工作，則可能需要嘗試PartDesign Workbench。如果將以2D模式工作，則在需要約束時切換到“草稿工作臺”或“草繪器工作臺”。如果要進行BIM，請啟動Arch Workbench。如果您來自OpenS世界，請嘗試使用OpenS Workbench。也有許多社區開發的外部工作臺。

您可以隨時切換工作臺，還可以自定義自己喜歡的工作臺以添加其他工作臺中的工具。

2、使用PartDesign和Sketcher工作臺

該PartDesign工作臺由建立復雜的物體，從簡單的形狀開始，并添加或刪除片段(稱為“特征”)，直到你到達你的最終目標。您在建模過程中應用的所有功能都存儲在稱為樹視圖的單獨視圖中，該視圖還包含文檔中的其他對象。您可以將PartDesign對象視為一系列操作，每個操作都應用于前一個操作的結果，形成一個大鏈。在樹形視圖中，您可以看到最終對象，但是可以展開它并檢索所有先前的狀態，并更改其任何參數，這將自動更新最終對象。

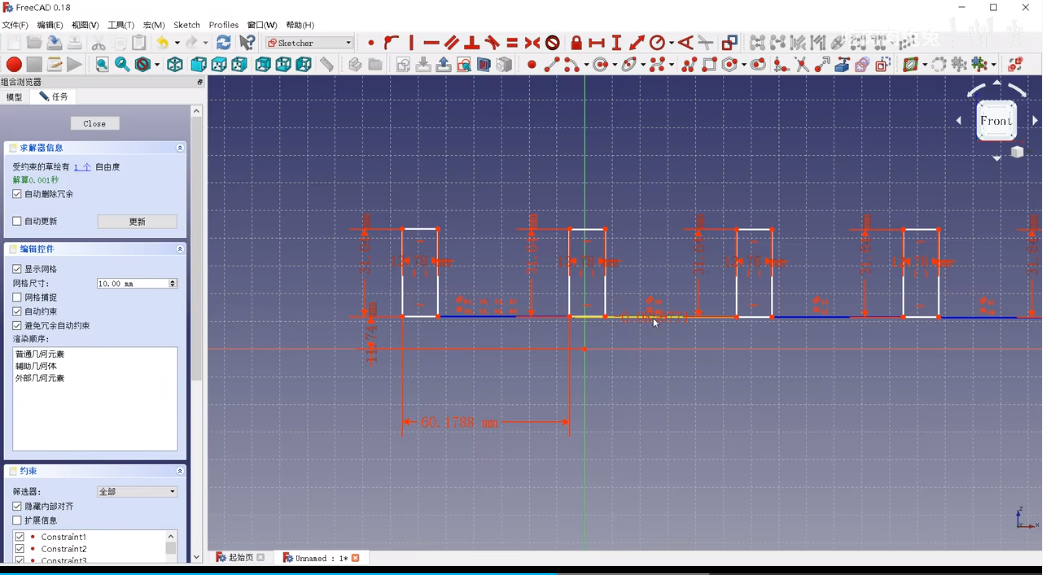

PartDesign工作臺大量使用了另一個工作臺，即Sketcher Workbench。草繪器允許您繪制2D形狀，該形狀是通過將約束應用于2D形狀來定義的。例如，您可以繪制一個矩形并通過將長度限制應用于側面之一來設置側面的大小。然后，該側將無法再調整大小(除非更改了約束)。

用草繪器制作的那些2D形狀在PartDesign工作臺中被大量使用，例如，創建3D體積，或在對象的表面上繪制區域，然后從其主要體積中挖空這些區域。這是典型的PartDesign工作流程：

創建一個新草圖

繪制一個封閉的形狀(確保所有點都已連接)

關閉草圖

使用填充工具將草圖擴展為3D實體

選擇實體的一個面

創建第二個草圖(這次它將被繪制在選定的面上)

畫一個封閉的形狀

關閉草圖

從第二個草圖在第一個對象上創建一個型腔

給您這樣的對象

您隨時可以選擇原始草圖并對其進行修改，或者更改墊板或型腔操作的拉伸參數，這將更新最終對象。

3、使用草稿和拱形工作臺

盡管“草稿”工作臺和“拱形”工作臺的行為遵循相同的規則，這對所有都是相同的，但它們的行為與上述其他工作臺有所不同。簡而言之，草繪器和零件設計器主要用于設計單個零件，而草繪和拱形則用于簡化使用多個簡單對象的工作。

該工作臺草案為您提供2D工具有點類似，你可以在傳統的2D 應用程序，如查找AutoCAD的。但是，二維繪圖遠離范圍，不要指望在那里找到這些專用應用程序提供的全套工具。大多數“草稿”工具不僅可以在2D平面中工作，而且可以在整個3D空間中工作，并且得益于特殊的輔助系統，例如工作平面和對象捕捉。

在凱旋門工作臺增加了BIM工具，讓您建立建筑模型與參數化對象。Arch工作臺廣泛依賴于其他模塊，例如“草稿”和“草繪器”。所有的Draft工具也都存在于Arch工作臺中，并且大多數Arch工具都使用Draft助手系統。

具有Arch和Draft工作臺的典型工作流程可能是：

使用“草繪線”工具繪制幾條線

選擇每條線，然后按“墻”工具在每條線上構建墻

通過選擇墻并按下“拱門添加”工具來連接墻

創建一個地板對象，然后從“樹”視圖中移動墻壁

創建一個建筑對象，然后從“樹”視圖中移動地板

通過單擊“窗口”工具創建一個窗口，在其面板中選擇一個預設，然后單擊墻壁的一面

通過在必要時首先設置工作平面，然后使用“草圖尺寸”工具來添加尺寸

4、附件，宏和外部工作臺

Freecad作為一種開放源代碼軟件，提供了使用附加組件補充其工作臺的可能性。

該附加組件原理是基于一個工作臺補充的發展。任何用戶都可以開發他或她認為自己或自己的社區或最終社區所需的功能。使用論壇，用戶可以在論壇上尋求意見和幫助。它可以根據版權規則定義是否共享其開發對象。有空給她/他。為了進行開發，用戶具有可用的腳本功能。

有兩種類型的插件：

巨集：提供新工具或功能的Python程式碼簡短片段。宏通常以簡化或自動化繪制或編輯特定對象的任務的方式開始。如果將這些宏中的許多宏收集在目錄中，則整個目錄可以作為新的工作臺分發。

外部工作臺：用Python或C++編程的工具的集合，這些工具以一種重要的方式擴展了。如果工作臺充分開發并有充分的文檔記錄，則它可以作為中的基本工作臺之一包含在內。在“外部工作臺”下，您會找到原理和現有庫的列表。
