proteus單片機仿真

　　Proteus是一款單片機仿真軟件。Proteus具有非常強大功能，可以很好的仿真單片機和其他元件，受到了單片機相關行業人員的喜歡。借助于智能化，能夠從原理圖、調試、到與電路的協同仿真輕輕松松完成，簡單又方便。如果你也是單片機相關從業人員或愛好者，那就快來下載Proteus吧，助你輕松完成單片機仿真。

　　Proteus怎么仿真?

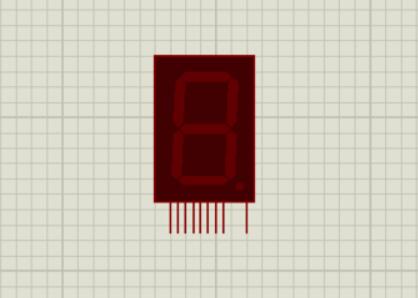

　　1、例如我們放置一個數碼管元件。

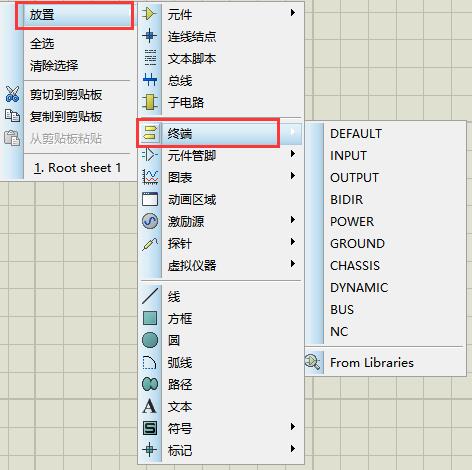

　　2、然后在鼠標右鍵菜單中，依次選中“放置”-“終端”，并分別選擇“POWER(電源)”和“GROUND(接地)”兩個選項。

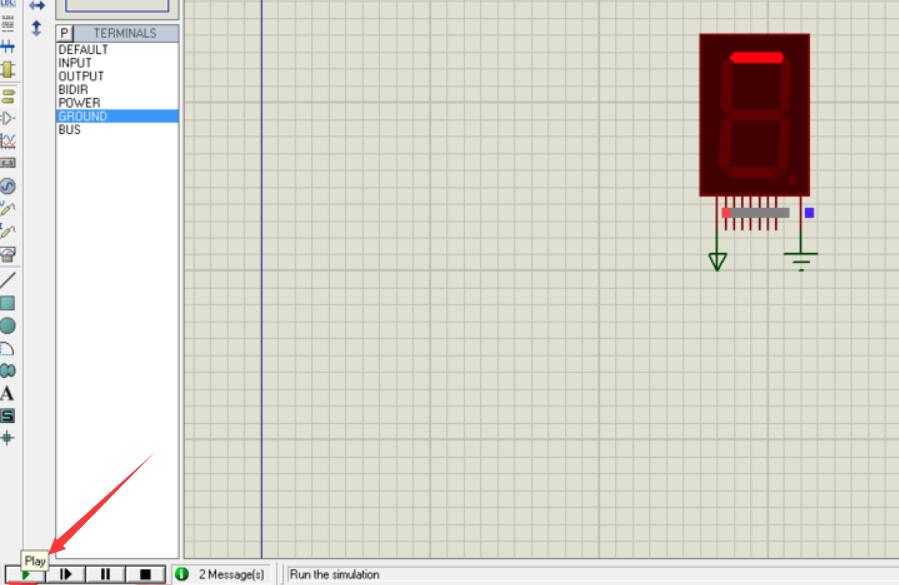

　　3、之后將這兩個終端與數碼管連接起來，可以使用鼠標右鍵單擊元件來旋轉角度。連接成功后，點擊Proteus軟件界面左下角的播放按鈕即可。

　　怎么在Proteus中找到排阻?

　　1、打開安裝好的Proteus，點擊上方菜單欄中的“庫”，再選擇“從庫選取零件”，或者在左側元件列表中單擊鼠標右鍵，再點擊右鍵菜單中的“從庫中挑選”選項。

　　2、之后會打開元器件庫，我們打開類別中的“Resistors”，找到其中的“RESPACK-7”和“RESPACK-8”兩項，并分別選中后點擊右下角“確定”添加進元器件列表中。

　　3、之后我們在圖中空白區域單擊鼠標右鍵，鼠標光標依次指向“放置”-“元件”，會出現之前添加到兩個排阻元件。

　　4、之后可以依次將兩個元件添加進來，并可以對其屬性進行修改。

　　Proteus如何添加數碼管?

　　1、1、打開安裝好的Proteus，點擊上方菜單欄中的“庫”，再選擇“從庫選取零件”，或者在左側元件列表中單擊鼠標右鍵，再點擊右鍵菜單中的“從庫中挑選”選項。

　　2、之后在元器件庫中，點擊類別中的“Optoelectronics”，這里所有分類庫為“DISPLAY”的元器件都是數碼管，我們需要選擇需要的那一款，然后點擊右下角“確定”添加進元器件列表中。

　　3、之后我們在圖中空白區域單擊鼠標右鍵，鼠標光標依次指向“放置”-“元件”，在子菜單中會出現添加成功的數碼管元件。

　　4、單擊選中后，將其放置在需要的位置即可。
