MSteel批量打印軟件官網版

MSteel批量打印軟件官網版特色

1、即裝即用，無需任何設置。

2、可批量打印到紙張或PDF、DWF、JPG、PNG文件。

3、打印到pdf文件時可打印成多個單頁PDF文件或合成為一個PDF文件。

4、打印到DWF、JPG、PNG文件時可設置紙張背景色。

5、自動識別紙張大小及旋轉，自動設置紙張。

6、可自動根據指定規則生成文件名。

7、可自動讀取圖框上信息，根據圖框上信息按規則生成文件名。

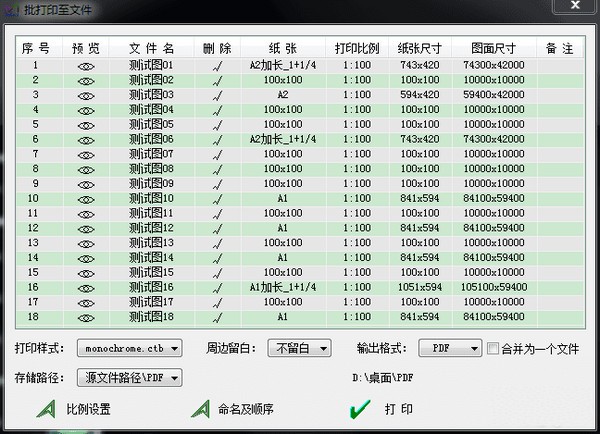

8、可自動遍歷模型、布局空間進行打印。

9、可利用批打印對話框對圖框上的版次、日期等信息進行批量編輯。

10、可利用批打印對話框讀取的圖框信息來導出目錄。

MSteel批量打印軟件官網版使用教程

單張打印到文件

功能：將所選的打印范圍打印到文件

用法：執行命令后，見命令行提示如下：

按 Tab 鍵---轉換打印范圍的選擇方式(選擇方式：1、兩點確定打印范圍 2、選擇打印圖形)

輸入 S 回車---對打印樣式、輸出文件類型(包括背景色)、打印比例進行設置

打印比例：用于計算輸出紙張的尺寸，打印比例 = 紙張尺寸 : CAD 圖面尺寸。例如，選擇的 CAD 打

印范圍大小為 50000x10000，打印比例為 1:100，則輸出紙張尺寸為 500mmx100mm。

打印簽名：若打印范圍內有簽名，該選項用于確定是否打印這些簽名。

自主選擇文件儲存：不勾選，則軟件將自動把文件存儲到臨時文件夾后打開，用戶可確認無誤后再另存

到其他文件夾;若勾選，則會將文件保存到用戶指定的文件夾。

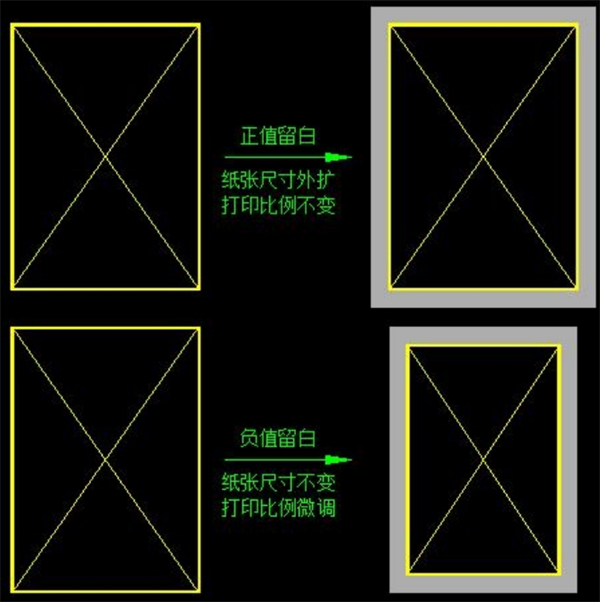

周邊留白：用于控制周邊是否留空白區域。

正值：保持打印比例不變，通過放大紙張尺寸來留空白區域。例如，紙張原為 594x420，若周

邊留白+2mm，則紙張變為 598x424。

負值：保持紙張尺寸不變，通過調整打印比例來留出周邊空白區域。

MSteel批量打印軟件官網版常見問題

1、軟件提示版本已經過期，如何處理?

軟件目前未考慮收費，但每個版本都有時限。若超出時限，可到官網下載最新版本進行安裝，安裝時原來版本不用卸載，直接覆蓋安裝即可。若由于修改電腦日期等原因造成了軟件超出時限，可在<關于…>中點擊<根據網絡時間重置時限>按鈕來解決。

2、打印或生成紙張不正確?

可能的原因如下，可聯系 MSteel 解決：

①電腦上裝有加密系統影響文件讀取;

②AutoCAD 安裝不完全，缺少 CAD 默認打印驅動文件。

3、打印到文件時，是否需要設置周邊留白?

軟件雖然有留白設置，但不建議進行圖紙留白。如果設置正值留白，則紙張尺寸會變為非標;如果設置負值留白，則實際的打印比例會混亂，比如原來是按 1:100 來打印到標準 A1 紙張，設置負值留白后實際打印比例可能就變成 1:102。

建議的解決方法是將圖框的外邊框內縮 2mm，然后再在原來打印范圍邊角設置邊緣線

4、有時候打印出來的感覺顏色有點淡?

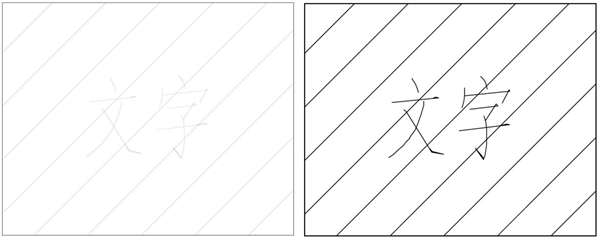

一般是由于選擇的紙張太大，造成線條相對很細。例如紙張是 200mmx200mm，線條寬度0.2mm，屏幕上顯示正常;若紙張改為 2000mmx2000m，線條寬度還是 0.2mm，屏幕上顯示線就相對細了。如下圖，同一張圖，輸出的紙張尺寸不同，左側紙張尺寸為右側紙張尺寸的 10 倍，則左側線寬相對紙張尺寸來說小了，所以屏幕上顯得細和淡了。

5、打印出來后，怎么會有局部圖形缺失?

可能原因 1：缺失的圖形在非打印圖層上，比如 def_points 圖層就是非打印圖層，在非打印圖層上的圖形不會被打印出來;

可能原因 2：圖形的顏色被設為了(255,255,255)，就是白色，所以在白底 PDF 上顯示不出來。

6、表格打印出來后，表格底色怎么會是黑色?

在表格的屬性里，<打印質量>不要選單色即可

7、表格、圖片打印出來空白?

原因：和矢量分辨率、表格輸出尺寸有關，矢量分辨率高、表格輸出尺寸大的話，會由于表格、圖片自身的總像素不夠而打印空白。

解決方法 1：在表格、圖片的屬性里，<打印質量>選擇低質量圖形

解決方法 2：在打印設置里調低矢量分辨率，如下圖，另外還可把表格輸出尺寸減小。

8、打印出來后為何有的字符缺失或者是亂碼?

這是由于缺少這些字符對應的字體文件所致。軟件調用的是 AutoCAD 內置打印機，該打印機打印前會對字符進行刷新，如果缺少對應的字體文件，就會變空白或亂碼。可從繪圖者那里拷貝字體文件放到字體文件夾下，然后重新打開該 CAD 文件即可。字體文件夾一般為 AutoCAD 文件夾下的 fonts 子文件夾。

9、印章有邊框

可在 AutoCAD 里輸入 imageframe 命令 ，參數輸 0。

10、為什么輸出的 PDF 上的文字有黃色注釋?

這個注釋不影響 PDF 文件本身。注釋一般是由于 AutoCAD2016 自身的原因，可百度下載并安裝 AutoCAD2016 的補丁即可解決。

11、打印時可以將最外邊框不打印出來嗎?

解決方法 1：可以將最外邊框放在非打印圖層上(比如 def_points 圖層就是非打印圖層)，非打印圖層上的圖形將不會被打印出來。

解決方法 2：打印設置里不要勾選<不留白時，打印最外邊線>

12、為什么文字打印出來后放大看，文字的邊緣不光滑?

在打印設置里把<矢量分辨率>調高。

13、生成的 PDF 無法打開，或者合并時提示單張 PDF 出錯

可能原因有：

①電腦裝有加密軟件。

批打印軟件在合并前會先生成單張，然后再把單張進行合并。但有加密軟件時，加密軟件會把單張 PDF 加密，導致后面合并失敗。

②DWG 文件本身有 bug。

可以在 CAD 里用 recover 命令對該 dwg 文件進行修復后再試。如果還不行，則該文件只能手工打印。(可以試著在 CAD 里直接用 dwg to pdf.pc3 打印機打印該圖紙，會發現生成的 pdf 一樣無法打開，說明該文件內含 bug)

14、選擇完需打印的圖形后，不彈出打印對話框?

原因：有些高版本 CAD 的配置參數有隱藏 bug，導致對話框無法彈出。

解決方法：輸入 options 命令，對當前配置進行重置

15、打印時出現致命錯誤?

原因：dwg 文件本身有 bug。

解決方法：輸入 recover 命令，對該文件進行修復;若修復后仍然出現錯誤，則只能手工打印(手工打印時不要選擇 dwg to pdf.pc3 打印機，不然也會出錯)

16、生成的 pdf 文件過大?

可在打印設置里降低分辨率，并且選擇高版本 CAD 進行打印。
