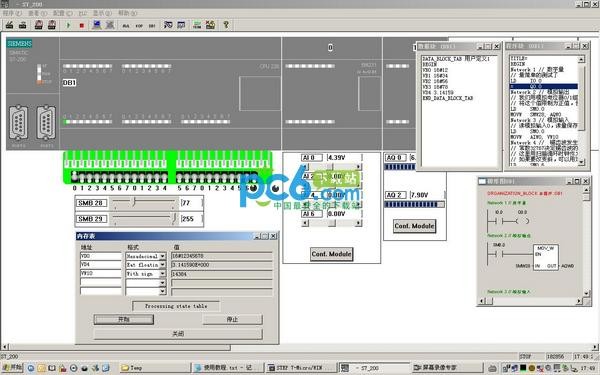

西門子S7-200PLC仿真軟件是一款專業的仿真軟件，用來代替PLC硬件調試用戶程序的仿真軟件，通過將西門子plc編程軟件編寫好的程序直接在電腦中進行虛擬運行，用于在計算機上模擬S7-200的功能。綠色版無需安裝，解壓后運行S7_200漢化版.exe”即可打開，前提是一定要解壓后運行哦，(密碼:6596)。

西門子S7－200仿真軟件Simulation 使用方法

一、使用Step 7 MicroWin V3.1或V3.2編程時：
1、在 Step 7 MicroWin V3.1或V3.2 中新建一個項目。
2、輸入程序，編譯正確后在文件菜單中導出為 AWL 文件。
3、打開仿真軟件，點“配置”-“CPU 型號”(或在已有的CPU圖案上雙擊)。
4、在彈出的對話框中選擇CPU型號，要與你項目中的型號相同。
5、點擊“程序”-“載入程序”(或工具條中的第2個按鈕)。
6、會有個對話框，只選擇“邏輯塊（L）”并選擇Step 7 MicroWin的版本“V3.1”或“V3.2”，點擊“確定”。
7、將先前導出的 AWL 文件打開。
若第6步選擇全部，則此時會提示無法打開文件，這里出現錯誤的原因是無法打數據塊和CPU配置文件，不要管它，直接確定。
8、點擊“查看（E）”－“內存監視（M）”(或工具條中的第12個按鈕)輸入想要監視的地址。
9、點“PLC”-“運行”(或工具欄上的綠色三角按鈕)，程序已經開始模擬運行。
在使用Step7MicroWinV4.0編程時。
在Step7MicroWinV4.0中創建新的項目。適當的編譯后轉換為STL編程語言界面(見(V)-STL(S))。
二、計劃復制：。選取需要模擬的程序(用鼠標拖拽)，點擊“編輯”→“復制”。注：在Step7MicroWinV4.0的STL編程語言界面上進行復制時，復制指令必須完整，例如，前面必須包含網絡序號"NETWORK1"，后面不能有空行，等等。
打開模擬軟件，點"配置"-"CPU型號"(或雙擊已有CPU模式)。
在彈出對話框中選擇CPU的型號，要和您項目中的型號一致。
點擊"程序(P)"-"粘貼程序(OB1)"(或第三鍵)。在Step7MicroWinV4.0中的STL程序被粘貼到模擬軟件中。
點擊"查看(E)"-"記憶監控(M)"(或工具條的第12個按鈕)，輸入您想監控的地址。
點擊"PLC"-"運行"(或工具欄上的綠色三角按鈕)，程序已開始模擬運行。
Simulation1.2版本，是直接從西班牙原版1.2漢化而來的西門子S7-200仿真軟件，它支持TD200仿真接口和增減計數器等多種指令。在漢化版中打開TD200模擬界面之后，Simulation1.1版本出現了一個非法操作的問題。對于Simulation1.2版的仿真，必須按照Step7MicroWin這一編程軟件的版本執行上述步驟2。如果在Simulation1.1中模擬，則兩種方法都可以。
附加說明：使用Step7MicroWinV3.1編程，在Simulation1.2中模擬，可以通過“粘貼程序"(OB1)粘貼程序的數據塊：
在Step7MicroWinV3.1中，復制一個數據塊的全部內容。
在Simulation1.2中，點擊“程序(P)”-“數據粘貼(DB1)”(或工具條中的第4個按鈕)。
TD200模擬Simulation2.0英文版軟件已經很好用了。編程完成之后，在Step7MicroWinV4.0中導出擴展名為.mwp，然后在Simulation2.0中“載入程序”，但仍然需要先在Step7MicroWinV4.0中復制數據，然后才能粘貼數據(DB1)。

以上便是西門子S7-200PLC仿真軟件！
