Drawing Purge升級版

Drawing Purge是一款功能非常強大又實用的dwg文件清理工具，該軟件支持同一時間內清除多個圖形，能顯著提高用戶的辦公和使用效率，該軟件還被廣泛應用于處理多個文件，除此之外，Drawing Purge的處理速度非常快，主要視電腦配置而定，并且該軟件的操作非常簡單靈活，沒有任何技術限制和技術要求，該軟件還有很多軟件優勢和產品特色等您下載后使用體驗!

Drawing Purge使用方法

插件使用方法：

(為防止未知問題的發生，請在處理前先備份要處理的dwg文件，本人使用至今未出問題>)

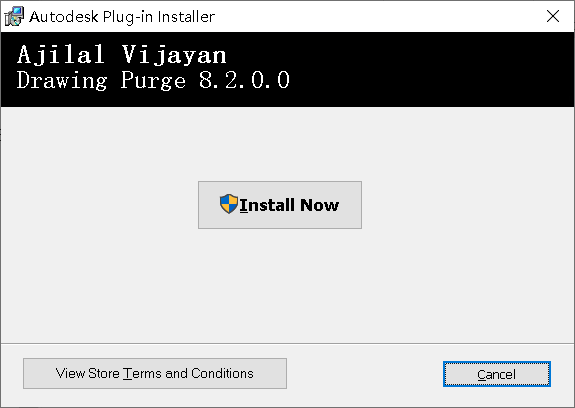

關閉CAD，安裝“AjilalVijayanDrawingPurge8.2.msi”

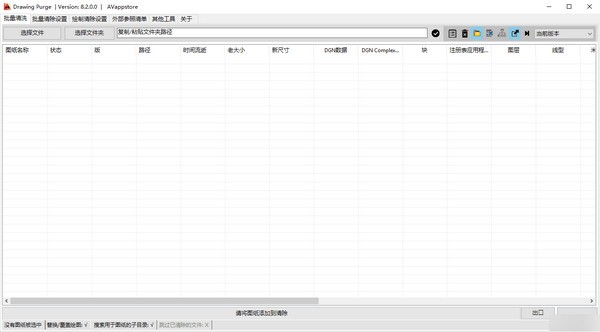

安裝完成后打開CAD，輸入命令：DWG-PURGE-BATCH，彈出如下對話框：

軟件自帶簡體中文，關于頁面里有語言設置

點擊 “選擇文件”在彈出的對話框中選擇要處理的dwg文件(直接拖進去也可以，需要注意：如要處理的文件已被打開，會導致處理失敗)，選擇好后，點擊“打開”。

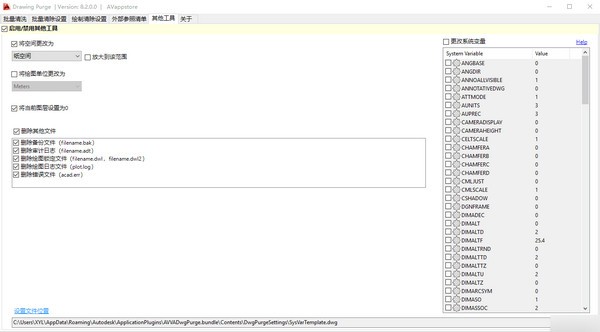

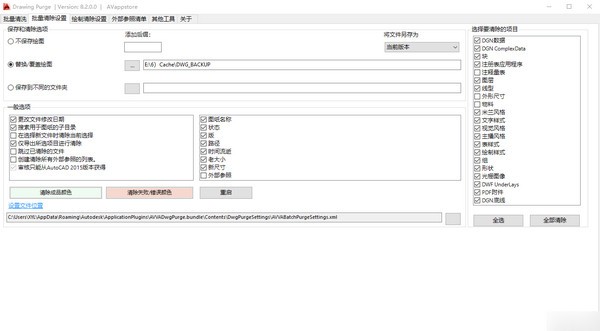

相關清理需求可在軟件中自行設置

點擊“清除”按鈕開始處理文件，請耐心等待處理完畢(過程中出現未響應屬正常現象，時間不會很久)。

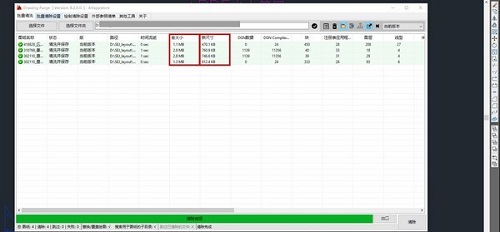

完成后查看文件，確認沒有問題后，可刪除備份文件。

另：軟件安裝完成后有兩個命令可用，一個是上面的DWG-PURGE-BATCH，可處理多個文件，

一個是DWG-PURGE，可處理當前打開的圖紙，但會把"ACAD_DGNLINESTYLECOMP"這個字典都刪除，

刪除后是否會有其它問題，暫時未知。所以建議使用批處理那個命令。

Drawing Purge適用問題

問題：

圖形文件DWG體積很大，通常沒有明顯的數據。同時，還其他癥狀包括：

(1)無法復制和粘貼圖元。

(2)懸掛較長時間選擇文本與 “特性”選項板上打開。

(3)圖形文件需要很長時間才能打開。

(4)圖形文件有卡頓感。

癥狀：

從一個包含有 “DGN線型” 文件拷貝到別的DWG文件時，導致DWG文件變得非常大，這是因為復制過程中包含了大量的非必要數據，這部分數據無法體現及使用PU命令清除。(這些數據會伴隨著復制、插入等命令跟隨到別的文件中)

DGN是一種文件格式，通常是建筑在畫總圖時使用到相關軟件，而在相互參照過程中，使得這些無用的數據存在于DWG文件中且不可見。
