CAM350(電路設計軟件)是layout工程師設計出來的線路板設計工具,CAM350提供了從PCB設計到生產制程的完整流程,以方便生產負荷客戶需求的線路板,CAM350能夠對包括制造、信號層、鉆孔、阻焊等等分析檢查,是一款設計領域里必不可少的制造分析工具。winwin7下載給大家帶來的CAM350是破解版,有需要的用戶快來獲取!
CAM350功能介紹
支持多種輸入/輸出格式 (CAD數據,ODB++, Gerber, IPC-356,Excellon, DXF, Sieb 以及 Myers等)
提供了雙向的 AutoCAD 和 DXF數據支持
設計規則檢查,檢查包括各類間距,環狀線,銅箔面積計算,網表對比等
優化設計文件,添加淚滴,網表提取,絲印檢查等
Basic NC Editor通孔編輯功能,鉆孔工具定義,銑邊路徑,改變提刀點。
快速拼板功能,制作PCB的陣列,適應生產要求
Quote Agent生成精確的制造工藝要求清單
交互查看Cross-probe
在CAM350中檢查到的錯誤,同時在CAD 工具中高亮顯示(Allegro和PADS). 這樣就可以方便快速的發現和修改錯誤。
網絡表對比圖形化
增強了網表比較功能,不僅產生文字報告,并允許用戶以圖形化方式查看錯誤。
批量規則檢查Streams Rule Check
用戶可以定義DRC, DFF 和網表比較等一系列的校驗步驟,點擊一個按鈕就可以執行所有這些檢測,也可以在其它的設計中重復調用這些檢測。
DFF Audit
在設計進入生產之前,分析 PCB 設計中的蝕刻缺陷,狹長的銅箔條和阻焊條,焊接搭橋,熱焊盤阻擋等其它問題。
Advanced NC-Editor
允許處理 PCB 設計中的鉆孔和銑邊數據。添加鉆孔采樣數和銑刀路徑,還有高級的NC記錄程序,比如鉆字, 銑圓,操作者信息,定位孔等等。
快速拼板Panel Editor
強大拼板工具,提供用戶調用標準的拼板模板和定制自己的模板。
Flying Probe Editor
飛針測試需要的數據可以通過強大的圖形化的編輯器和過濾選項快速提取,需要的數據比如網絡,測試點,以及相互間距信息。
Bed-of-Nails Editor
針床編輯器來創建單面的或者雙面的測試夾具所有必要的文件,圖形化的編輯界面和過濾選項,使用戶可以輕松地交互控制測試點等信息。
Reverse Engineering
CAM350獨有的反向工程功能,允許用戶把Gerber圖形數據,轉換為包括NET,REFDES,屬性的智能CAD數據。一、cam350鉆孔檔(Drill File)介紹
常見鉆孔及含義:
PTH - 鍍通孔:孔壁鍍覆金屬而用來連接中間層或外層的導電圖形的孔。
NPTH - 非鍍通孔:孔壁不鍍覆金屬而用于機械安裝或機械固定組件的孔。
VIA - 導通孔:用于印制板不同層中導電圖形之間電氣連接(如埋孔、盲孔等),
但不能插裝組件引腿或其它增強材料的鍍通孔。
盲孔:僅延伸到印制板的一個表面的導通孔。
埋孔:未延伸到印制板表面的導通孔。
常用格式www.56bk.cn
S&m
Exel.drl
cam350單位制:
METRIC(mm)
ENGLISH(inch or mil)
單位換算:
1 inch = 1000 mil = 2.54 cm = 25.4 mm
1 mm = 0.03937 inch = 39.37 mil
坐標格式:
LEADING ZERO SUPPRESS:坐標整數字前面的0 省略,小數字數不夠以0 補齊。
TRAILING ZERO SUPPRESS:坐標小數字后面的0 省略,整數字數不夠以0 補齊。
NONE ZERO SUPPRESS:整數和小數字數不夠均以0 補齊。
FORMAT(小數點之隱藏) :共有十種格式。
cam350鉆孔盤(DRILL RACK)介紹
主要描述鉆孔檔中用到的鉆頭大小,有的還說明孔是PTH 或NPTH。
鉆孔盤一般以M48 開頭,排列在鉆孔文件的前面。也有單獨以文件說明。
DRILL RACK+DRILL FILE=完整的鉆孔圖形
常用字段:
Tool :鉆頭編號
Size :孔徑大小
Pltd :PTH 或NPTH 說明
Feed :下刀速
Speed :轉速
Qty :孔數
cam350鏡頭檔(Apeture File)介紹
鏡頭檔主要描述相應Gerber File 所用鏡頭之形狀和大小。
Apeture File + Gerber File =完整的PCB Layout 圖形。
常用字段:
D_Code:D 碼,即鏡頭編號
Shape:鏡頭形狀
Size:鏡頭大小
使用方法

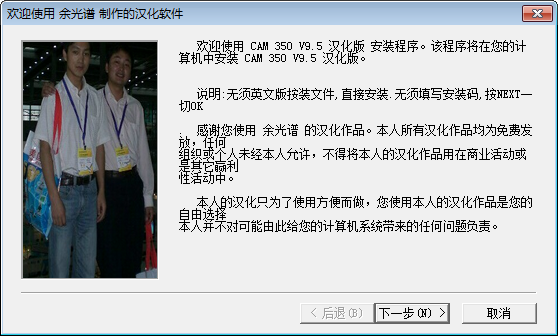

一、下載安裝軟件,點擊下一步,軟件自動安裝。

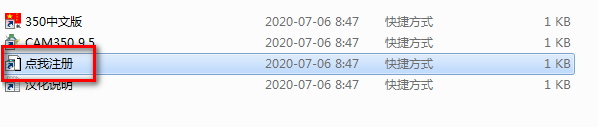

二、軟件安裝完成后會彈出軟件安裝的位置,點擊注冊。

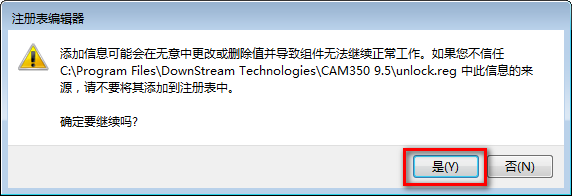

三、在注冊表界面,點擊是進入下一步。

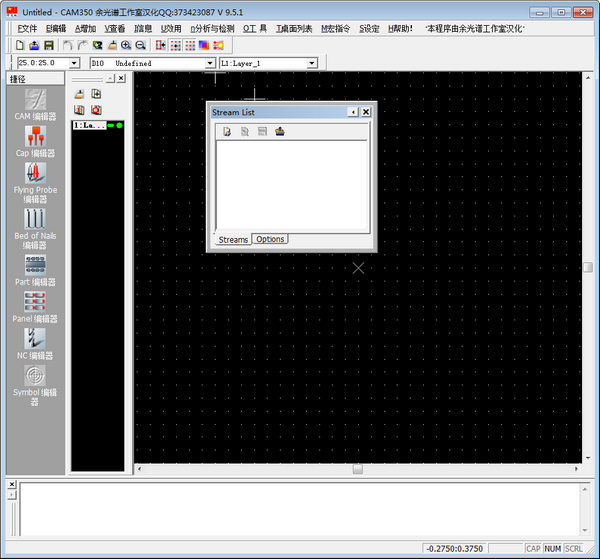

四、注冊完成后打開軟件即可使用。
CAM350特色
MainMenuBar
主工具欄,立即點擊鼠標左鍵就可以開啟個萊單,也可根據ALT與菜單欄首寫的組成打開菜單。
ToolBar
工具欄,這一動態性的工具欄包括好幾類作用。柵格數據選擇框是固定不動的,而別的的如ActiveDcode、ActiveLayer能夠依據實際的指令而更改。
GridSelection
它是一格組成框,既能夠從下拉框中挑選柵格數據尺寸,還可以立即輸入柵格數據規格。輸入的X、Y坐標值能夠是整數金額還可以是小數,并且能夠是不一樣的值。假如輸入了X坐標隨后回車鍵,那麼Y坐標就默認設置為與X坐標同樣。
ActiveDcode
這是一個當今界定的焦距(Aperture)的下拉框;在目錄中被選定的選擇項將設定為當今激話的D碼。與快捷鍵“D”具備同樣作用。
ActiveLayer
這一下拉框包括木板的全部層,點擊一切一層將激話該層,并使該層為當今層。與快捷鍵“L”具備同樣作用。
LayerControlBar
這一豎直的工具欄坐落于對話框的左邊,用于操縱全部層的信息內容。操縱條的上邊為Redraw、AddLayer、AllOn、AllOff按鍵。在其中Redraw是更新顯示,與快捷鍵“R”有同樣作用。Addlayer能夠在目前的層后邊再加一層,一樣還可以運用萊單中Edit->Layers->AddLayers指令來完成提升層的實際操作。AllOn按鍵將全部層都再主工作中地區內顯示出去。AllOff將除當今層以外的全部層都關掉。
鼠標左鍵點一下隨意層的數據就可以將該層設定為當今被激話的層,而且會在該層的數據上顯示一個深藍色的小框。假如鼠標右鍵點一下隨意層的數據,那麼這一層將變成最前邊的一層。而且在這里層的數據上面有一個全透明的小框顯示。
在意味著層的數據右邊是層的顏色,這一顏色分2個一部分:左側是draw顏色,右側是flash的顏色。右鍵就可以更改draw/flash的顏色,這時候便會開啟調色盤:能夠在調色盤上挑選Show/Hide來顯示或掩藏Draw和Flash,還能夠點一下Load來導進另一個調色盤。
StatusBar
通知欄,在顯示屏的最正下方。出示了相關當今指令、鼠標光標地理位置的坐標、企業等信息內容。
顯示當今鼠標光標部位或設定鼠標光標部位模式:顯示鼠標光標地理位置的坐標,而且能夠精準到小數位后四位。還可以用于立即是輸入新的坐標,這實際上等同于用鼠標左鍵在工作中區域內點一下所顯示的坐標。要想輸入坐標時,只需要雙擊鼠標便會出現一個提示框。這時,提示框中顯示的位鼠標左鍵之前點一下的坐標值。能夠輸入新的坐標,運用回車轉換X、Y坐標的輸入。此外,提示框中還右三種模式可列舉:Absolute/Relative/AutoPan。
Absolute是肯定坐標模式,這類模式下顯示的是具體的坐標值。
Relative模式是相對性坐標模式,這類模式下顯示的是當今坐標相對性于前一坐標的轉變值。這時,顯示屏上面出現一個小的圈紀錄鼠標光標前一次所屬的部位。在輸入坐標時,假如以@標記開始,系統軟件將默認設置挑選進到Relative模式。
假如挑選AutoPan得話,系統軟件全自動顯示輸入點,包含沒有當今顯示范疇內的點。
右側是企業顯示,這一企業與Settings->Unit中的設定是一致的。
