Altium Designer全新版

Altium Designer全新版是一款專業的電子設計自動化(EDA)軟件，該軟件為用戶準備了直觀且易于使用的電路設計工具，可以為用戶的電子原理圖設計提供更多的便利，另外該軟件還能為用戶提供強大的PCB布局功能，這一強大的功能可以讓用戶在3D視圖中進行布局和排線，方便用戶實時產看和及時調整!除此之外，Altium Designer全新版還能為用戶提供更多軟件優勢等您下載!

Altium Designer導出bom表方法

打開Altium Designer軟件，并確保在原理圖界面。

選擇菜單欄中的“報告”(Reports)，然后選擇“材料清單”(Bill of Materials)或“簡單BOM”(Simple BOM)。

在彈出的窗口中，用戶可以在左側選擇想要輸出的數據，比如描述、封裝、數目等。在窗口的右側，可以點擊“Columns”來勾選需要導出的屬性。

設置好參數和表頭后，選擇“Export”進行導出，而不是選擇“OK”。

輸入文件名，并選擇保存類型，通常為Excel格式(如.xls或.xlsx)，然后點擊保存按鈕。

導出完成后，可以在指定的文件夾中找到并打開BOM表

Altium Designer導入元件庫方法

‌下載元件庫‌：首先，需要從Altium Designer的官方網站或其他來源下載所需的元件庫文件。通常這些文件以ZIP壓縮包的形式提供，包含多個庫文件。

‌解壓下載的文件‌：將下載的ZIP壓縮包解壓，通常會得到多個文件夾，每個文件夾包含一個庫文件。

‌導入庫文件‌：

打開Altium Designer，進入“庫”面板。

點擊“Library”菜單，選擇“Install”選項。

在彈出的面板中，選擇下載的原理圖庫(.SchLib)和封裝庫(.PcbLib)文件。確保文件格式設置為“All Files”，然后選擇要導入的庫文件，點擊“打開”即可。

‌使用元件庫‌：導入庫文件后，可以在原理圖編輯器中直接拖動元件到設計面板中使用。通過“Component”面板，可以直接選擇并放置所需的元件。

‌注意事項‌：

確保下載的庫文件與Altium Designer版本兼容。

不同電腦的庫文件存放路徑可能有所不同，通常位于“C:\Users\Public\Documents\Altium\AD 10\Library”等類似路徑。

如果導入后原理圖和PCB的元件不對應，可以在設計菜單中重置元件唯一ID來解決對應問題。

Altium Designer改中文方法

1、打開【Altium Designer=】軟件!

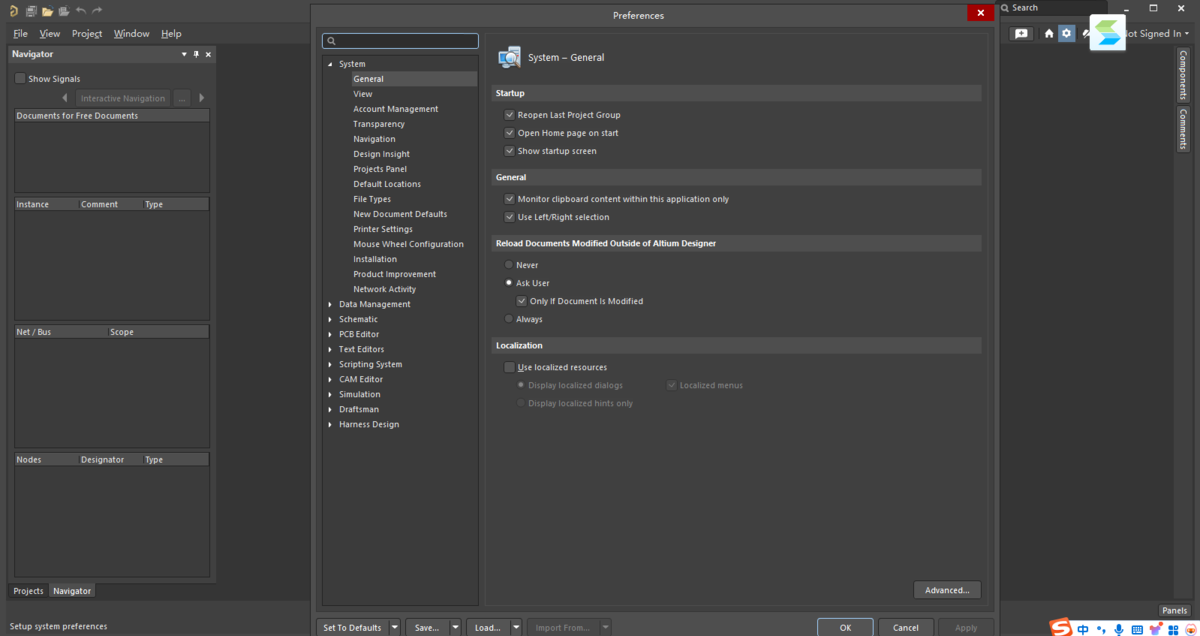

2、依次選擇主菜單的【DXP】->【Preferences】選項!

3、依次選擇左側菜單的【System】->【General】，看到右側的部分，選擇最下方的【Use Localized Resources】選項!

4、勾選下邊的2個選項!

5、點擊右下角的【Apply】按鈕!

6、關閉軟件，重新啟動之后，漢化已經完成，顯示界面，均為中文了。

Altium Designer主要功能

PCB設計工具：Altium Designer提供了一套全面的PCB設計工具，包括原理圖設計、布局編輯、信號完整性分析和自動布線等。用戶可以通過直觀而易用的界面快速創建電子電路，并在PCB布局過程中考慮到信號完整性、射頻干擾和熱管理等因素。

制造準備：Altium Designer提供了豐富的制造準備功能，可幫助用戶生成高質量的制造輸出文件。它支持設計規則檢查(DRC)和電氣規則檢查(ERC)，確保設計符合標準和規范。軟件還可生成用于生產的Gerber文件、BOM(Bill of Materials)和文件圖紙，以便順利進行PCB制造和組裝。

仿真和分析：Altium Designer內置了強大的仿真和分析功能，如電氣仿真、時序分析和三維電磁仿真等。它允許用戶在設計階段對電路進行虛擬驗證，減少實際制造前的錯誤和故障。同時，用戶可以評估設計在不同條件下的性能，優化電路的可靠性和穩定性。

嵌入式系統開發：Altium Designer支持嵌入式系統開發，用戶可以在軟件中進行單片機編程、FPGA設計和軟硬件協同開發。它提供了與各種嵌入式平臺和工具的集成，使工程師能夠在一個環境中完成整個開發過程，并進行硬件與軟件的聯合調試和測試。

Altium Designer軟件特色

1、焊盤/通過熱連接——即時更改焊盤和過孔的熱連接樣式。

2、Draftsman——Draftsman的改進功能使您可以更輕松地創建PCB制造和裝配圖紙。

3、無限的機械層——沒有圖層限制，完全按照您的要求組織您的設計。

4、Stackup Materials Library——探索Altium Designer如何輕松定義圖層堆棧中的材質。

5、路由跟隨模式——了解如何通過遵循電路板的輪廓輕松布置剛性和柔性設計。

6、組件回收——移動板上的組件而不必重新路由它們。

7、高級層堆棧管理器——圖層堆棧管理器已經完全更新和重新設計，包括阻抗計算，材料庫等。

8、Stackup Impedance Profiles Manager——管理帶狀線，微帶線，單個或差分對的多個阻抗曲線。

Altium Designer軟件優勢

應對任何復雜設計

電子設計的復雜程度各不相同，從簡單到復雜。當你考慮到靈活設計和多板設置等附加因素，設計的難度和復雜程度將進一步提高。

Altium Designer 是一套完整的解決方案，可用于從基本電路到復雜的多板系統等各類 PCB 項目的設計。使用合適的工具來管理設計規則、高級布線、剛柔結合、HDI、高速設計等，即便項目復雜，您的團隊都可以借助Altium Designer高效地開展工作，并為您節省因購買額外軟件而產生的額外成本。

直觀、智能的設計

為了滿足嚴苛的電子設計要求和不斷緊縮的交付時間，必須具備精確、快速完成設計任務的能力。您需要一個將通用性與簡便性有效結合的集成式智能 PCB 設計平臺。

Altium Designer 提供了一個整合原理圖、布局、仿真和分析等各項功能的用戶友好型設計環境。Altium 為工程師和設計團隊提供了適用于任何復雜項目的工具，以提高您的工作效率，并加速完成工程和設計任務。

無縫協作和連接

在電子產品開發過程中，要求不同工程領域之間、資源優化方面以及分散在不同地點的設計團隊能夠實現高效協作和無縫連接。

Altium Designer 通過 Altium 365 電子開發平臺，提供了協同設計功能和自動化協作工具，使多名設計人員無論身在何處都能輕松協作。這種協作方式可以實現資源優化配置，縮短設計時間，并降低發生錯誤、重新設計或代價高昂的延遲風險。

數據管理、訪問和同步

PCB 設計依賴于大量數據，從元件庫和原理圖到布局和機械元件，而成功的 PCB 創建依賴于高效的數據管理，以避免延遲、質量問題或設計無法按預期工作。

Altium Designer 提供了管理、訪問和同步 PCB 設計數據所需的各個功能，以防止發生設計延遲或質量問題等數據相關問題。使用 Altium 365 云平臺時，您可以在安全、受版本控制的空間內輕松管理設計數據，并通過 Altium Octopart 和 S&P Global 實時訪問元件和供應鏈信息。所有這些都旨在幫助您做出明智決策、降低風險并確保可制造性。
