Saleae邏輯分析儀下載_Saleae Logic16綠色免費版

Saleae Logic16是一款Saleae邏輯分析儀的必備應用軟件，可通過該軟件得到示波器無法獲取的信息！通過軟件能夠對單片機以及FPGA等進行分析，將你的設備連接到這款軟件就可以調試，支持多達17種協議，是電子開發人員調試分析的好幫手。

安裝使用方法
第一步 解壓
第二步 進入解壓的目錄，有如下幾個版本目錄
SaleaeLogic_1.1.15(32bit)  SaleaeLogic_1.1.15(64bit)   SaleaeLogic_1.1.16C(32bit)      SaleaeLogic_1.1.16C(64bit)四個目錄，括號里面注明對應的 32 位或者 64 位操作系統使用，如果你不清楚使用 32 位的即可
第三步 進入對應操作系統的目錄
例如: SaleaeLogic_1.1.16C(32bit)\SaleaeLLC，進入 Drivers 目錄運行 setup32.bat（32 位）或者 setup64.bat（64位）,驅動即安裝完畢， 不要運行 setup32.exe 或者 setup64.exe

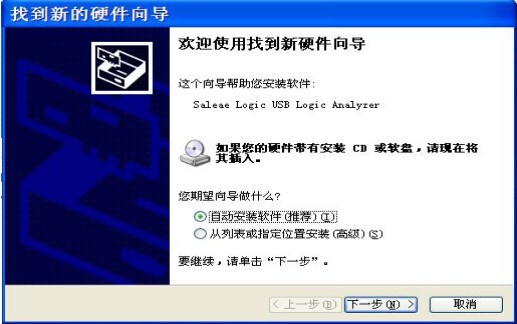

第四步 插上硬件，系統提示找到新硬件，在找到新的硬件向導對話框中，直接點自動安裝軟件(推薦),點下一步,完成安裝
第五步 將 USB 接口拔下， 如果用戶的電腦已正確運行過本軟件或者已熟悉本該軟件，可以不操作第五步,直接操作第六步
第六步 運行目錄中的 Logic.exe, 現在可以使用軟件了
第七步 因為Saleae軟件支持有8通道和16通道兩種設備，當前版本使用的是16通道的設備，使用前需設置好硬件設備的類型,點擊右上角的Optins-->Connecteddvices-->DemoLogic 16

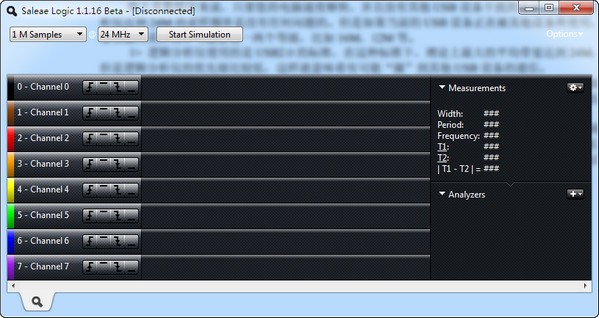

在沒有插入USB硬件的時候，最上邊會顯示Disconnected，此時軟件可以進行模擬運行Start Simulation，鼠標點擊后會出現一個模擬的波形；你如果提前設置了軟件自帶的協議解釋（協議設置方法，見后面“協議設置”）

第八步 重新插上 USB 接口，因為此時用戶已打開了軟件,系統會有以下提示

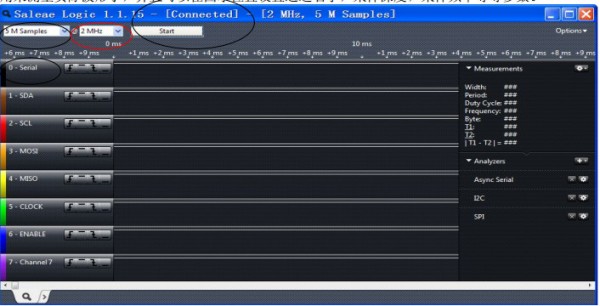

用鼠標左鍵點擊 OK 即可正常使用了,此時Saleae Logic16 邏輯分析儀的指示燈綠色-->橙色漸變，現在就可以正式使用 Saleae Logic16 邏輯分析儀了。軟件的最上邊會顯示 Connected，此時軟件可以正常運行Start。

用戶如果將 Saleae Logic16 與電腦連接，但是未打開過軟件，指示燈狀態為綠色常亮；用戶如果在正常使用 Saleae Logic16 時，先關閉軟件，則指示燈狀態仍為綠色-->橙色漸變，重新打開軟件即可繼續使用。需要特別說明的是，用戶如果在正常使用 Saleae Logic16 時，先關閉軟件，指示燈狀態仍為綠色-->橙色漸變， 重新打開軟件不能正常使用， 請檢查 Windows的任務管理器中的應用程序及進程中是否有二個或多個軟件在運行,如果有多個在運行,在對應的位置點擊“結束任務”或“結束進程”,再重新打開軟件即可,如果仍不能正常使用,請嘗試重啟電腦

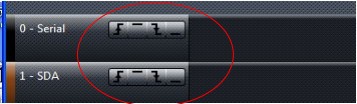

觸發設置觸發設置是為了方便大家在使用時，從有用信號開始發送的時候再采集，這樣就可以避免剛開始采集了大量的無用信號。在這里，你用哪個通道做觸發就設置哪個通道，可以分別設置上升沿開始采集數據，或者下降沿開始采集數據，或者高低電平開始采集數據。默認是不設置觸發，點了 start 后，就會自動開始進行數據采集，一直采集到設置的采樣深度完成后自動停止。那下邊我們就可以正式采集一組數據進行觀察了！

這里我們只是簡單的介紹一下，具體的操作使用方法已經包含在下載包之中，還是不了解的朋友們可以仔細閱讀應用手冊，里面教程通過圖文并茂的方式來講解saleae的用途和實際使用方法。

Saleae邏輯分析儀功能

1、Saleae16邏輯分析儀,頁面實際操作簡易,易懂,實用,是電子器件開發者調節、剖析的好專用工具
2、Saleae16是將取樣出去的即時數據送進電腦內存中,運用壓縮算法，深層最大達到10G
3、Saleae16能夠全自動剖析多種多樣常見通訊協議，立即獲得剖析數據,在其中SaleaeLogic_1.1.15支持10種協議書表述，SaleaeLogic_1.1.16支持17種協議書表述;
17種協議書包含:AtmelSWI,Biss,CAN,DMX-512,I2C,I2S/PCM,JTAG,LIN,Manchester,MDIO,1-Wire,PS/2Keyboard/Mouse,AsyncSerial,SimpleParallel,SPI,UNI/O,USB1.1
4、Saleae16選用資源動態性多路復用，3個通道最大采樣率100M，6個通道最大采樣率50M，9個通道最大采樣率32M，16個通道最大采樣率16M
5、Saleae16應用的USB接口，務必是USB2.0插口
6、Saleae16采集的數據能夠挑選儲存，導出來報表，數據表明支持數據表明變成10進制、16進制、二進制、ASCII碼，便于開展數據剖析和數據較為
7、支持上升沿、降低沿、上拉電阻、低電頻等多種多樣開啟方法，也可選擇好幾個通道“與邏輯性”的關聯開展開啟挑選,便捷、好用
8、手機軟件支持多種多樣采集頻率和采集深層，可依據具體運用要求隨意融合
9、還支持模擬輸出作用，能夠對手機軟件自身支持的協議格式開展仿真模擬演試輸出
