Altium Designer16|Altium Designer(PCB設計軟件)中文版

Altium Designer16，簡稱AD16，是由altium公司打造的一款專業PCB設計軟件，擁有3D的環境，海量的素材內容，供你免費使用，幫助設計師提升工作效率、減緩設計壓！

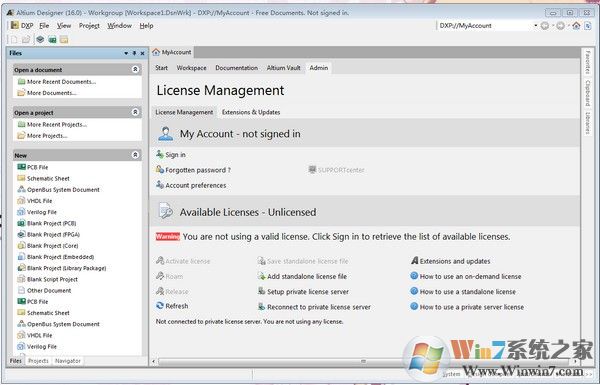

Altium Designer16軟件功能

新型設計規則編輯器

應用新的設計規則編輯器，可以輕松創建和管理高級設計規則。通過合理的查詢驗證接口，準確理解查詢語句之間的關系，避免設計規則沖突。

網絡顏色同步

通過原理圖設計和PCB布線之間的網絡顏色同步，確保文檔的準確性和可視性。通過可控的ECO指令，即時同步網絡顏色到PCB布線中。

備用元件選擇

在設計時，通過在備用元件選擇系統中指定備用的元件，對元件選擇進行完全掌控。包括在BOM中進行管腳兼容的備用元件選擇，并且如果需要的話，可以自動替代物料編碼。

元件布局系統

應用新的元件布局系統，高效應對板卡設計。在板卡設計時，可以動態放置和拖拽元件，并進行推擠、避讓或與其它元件對齊。

TECHNOLOGY- AWARE XSIGNALS 向導

利用先進的xSignals向導，輕松準確地設計高速電路板。為DDR3自動創建xSignals分類并匹配長度規則。

可視化間距邊界

通過可視化間距邊界功能，可以實時清晰地查看布線策略的影響。在走線時可以看到走線和元件之間的距離間隙，輕松應對高密板。

增強的引腳長度定義

使用在元器件引腳屬性中增強的引腳長度定義來精準高效地進行高速設計布線。增強的引腳長度計算功能包括了芯片內部連接導線的長度，無需進行耗時的手動計算。

3D STEP模型生成向導

使用3D STEP模型生成向導輕松生成最真實、準確和數據豐富的3D模型。將您的實體電路板精確體現在實時原生3D PCB上。

孔公差定義

為焊盤和過孔定義特定的公差值，確保PCB制造的可靠性。指定精確的孔公差，并將其作為生產數據的一部分，確保每次生產時一次通過。

高級元件搜索

在Vault瀏覽器中應用高級查找選項，輕松準確地找到您設計中所需的元件。根據您的特定需求來定制搜索選項，并且可以將搜索項收藏，以備后用。

離線設計系統

您通過離線設計系統向外界分享的網絡數據可以盡在您的掌控中。輕松使用Altium Designer 為指定應用設定連接，包括您的偏好分享、許可證服務器、元器件供應商連接等。

PADS LOGIC 導出器

應用 PADS? Logic導出器，將設計數據從Altium Designer導出到PADS?，節約您的設計時間。應用Altium Designer進行高級版圖設計，之后即時將原理圖和PCB版圖導入到PADS? 中。

集成的TASKING PIN MAPPER

利用集成的TASKING Pin Mapper，隨時分享PCB與嵌入式軟件項目間的設計數據。 節省Altium Designer與TASKING工具之間引腳分配、處理器芯片標識符和符號名稱的轉換時間。

使用教程

怎么找元器件

1.在已知庫中查找

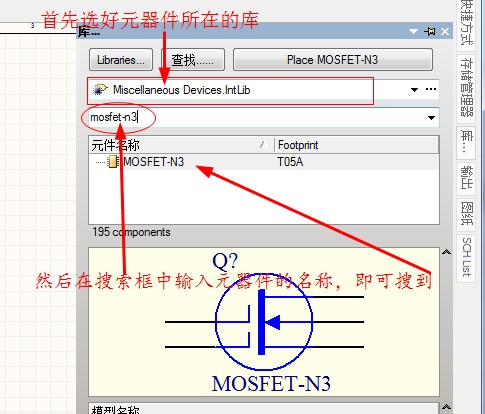

這個方法僅適用于已知元器件所在的庫的情況。如果已知某個元器件在某個庫中，那么只需在那個庫中進行查找即可。下面以查找【MiscellaneousDevices】庫中的【MOSFET-N3】為例進行演示，如圖：

2.在已安裝的庫中查找

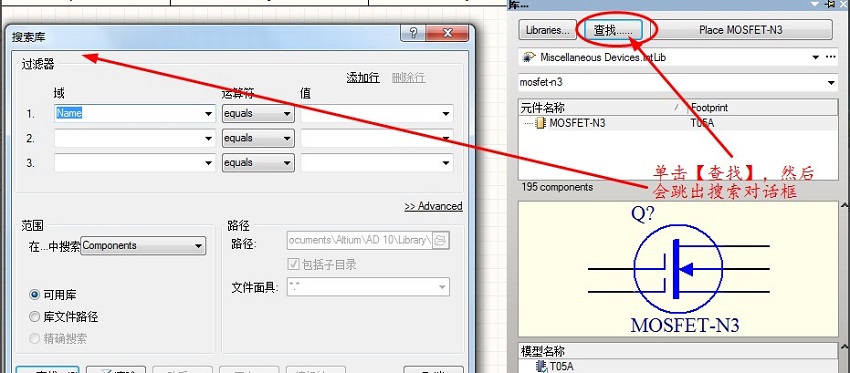

當不知道所需元器件在具體哪個庫中的時候，可以采用這種方法。首先，單擊【查找】按鈕，系統會自動彈出【搜索】對話框，如圖：

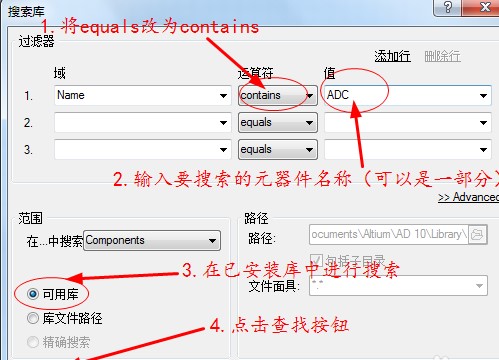

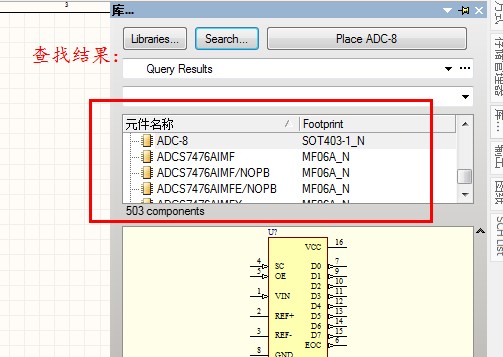

這里我們以搜索ADC為例進行演示，在對話框中進行相應設置，具體情況如圖：

3.在庫文件路徑中進行查找

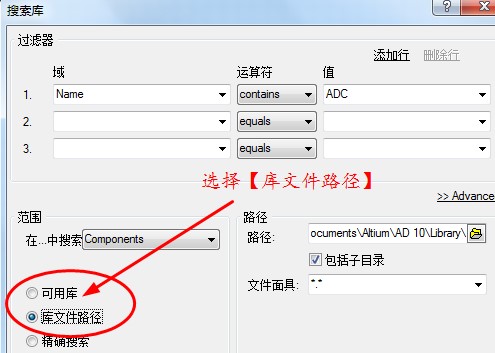

當不知道所需元器件在具體哪個庫中的時候，且在已安裝庫中搜索不到時，可以采用這種方法。在方法二的基礎上，只需將【可用庫】改選為【庫文件路徑】，然后查找即可。具體情況如圖：

ad16鏡像如何翻轉

90°旋轉原件：

選中原件按空格鍵即可

鏡像翻轉元件：

其實很簡單，但是有幾個注意事項：

1. 輸入法切換至英文狀態！！！

2. 選中該器件時，鼠標左鍵按住不放，鼠標呈十字狀，器件為可移動狀態。

3. 同時按鍵盤上的X或Y：X為水平左右翻轉；Y為垂直上下翻轉。

ad16怎么給元件添加封裝

在altium designer軟件的庫管理（libraries）界面可以添加封裝庫。實際上封裝庫、元件庫和集成庫都是在這個界面添加的，具體操作請參照以下步驟。

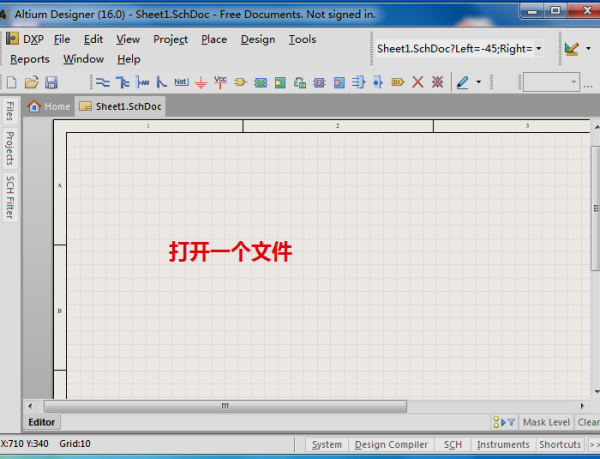

1、在電腦上打開altium designer軟件，再在軟件中打開一個電路圖或PCB圖文件。

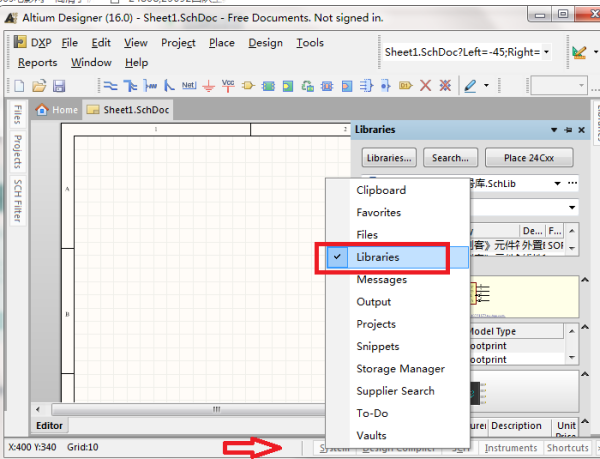

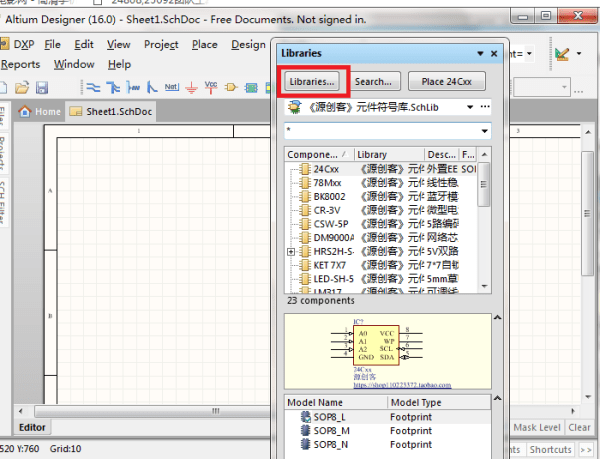

2、在軟件界面的最下面找到“system”快捷選項，點擊后，在出現的快捷菜單選項中勾選libraries，將庫管理器調出來。

3、進入庫管理界面后，在界面的最上面一欄找到“libraries”按鈕并點擊。

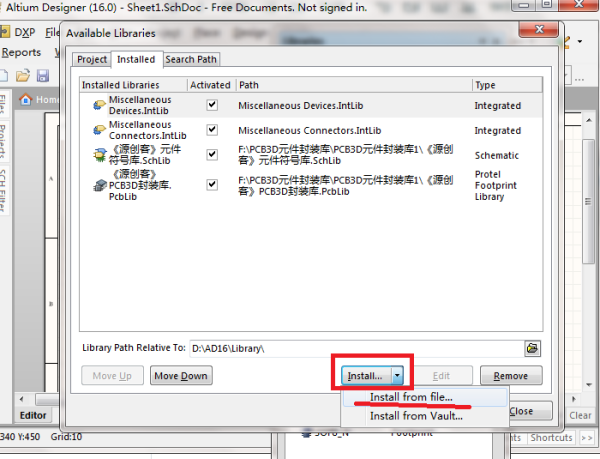

4、進入添加庫界面后，找到“install”并點擊其下拉按鈕，在下拉中找到“install from file”并點擊。

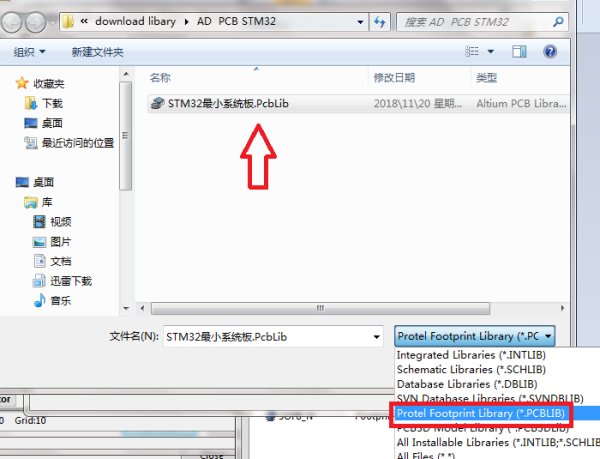

5、進入封裝庫選取界面，在電腦文件夾中找到需要導入的封裝庫，選中后點擊“打開”進行導入。PCB封裝庫的后綴名為.PcbLib。

6、完成以上設置后，就能在altium designer 中添加封裝庫。另外元件庫和集成庫的添加方式跟封裝導入方式是類似的。

更新日志

全新的替代元器件選擇系統，幫助設計師掌控制定義元器件可替換方案的全過程。
直觀的間距指示，幫助設計師在PCB板上正確地放置各種設計元素，因為他可以直觀的看到它們之間的距離。
智能的元器件布局系統，幫助設計師高效地實現在PCB板上實現排列整齊的元器件布局。
Altium公司工程副總裁Sergey Kostinsky 表示：“Altium Designer 16的全新特性，體現了我們對締造Altium Designer 平臺持續價值和發展空間的承諾。這一新版本將進一步推動實現我們的目標，通過創建最好的設計工具，幫助PCB設計工程師應對日益緊張的項目期限和預算。”
