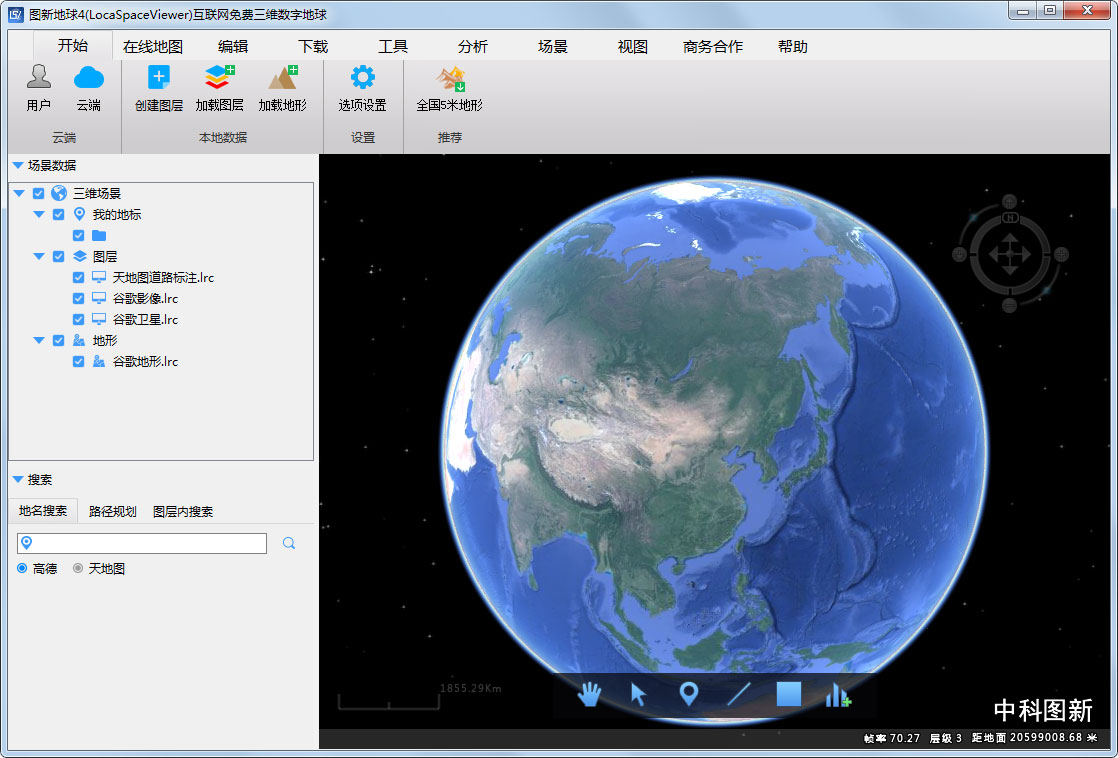

LocaSpaceViewer圖新地球64位

圖新地球是新一代國產專業三維數字地球桌面軟件， 擁有超大規模地圖數據的承載、強大的數據編輯與管理、地形高級分析、三維地圖渲染等核心能力，幫助用戶充分挖掘數據的潛能，在三維GIS領域為各行業及其應用提供強大的技術支撐。

圖新地球軟件簡介

圖新地球軟件特色

1、展點

展點：可以將txt格式的坐標文件轉換成kml進行展示，將經緯度坐標（Longitude，Latitude，Elevation，name格式）的文本的內容轉換為kml。

2、提取高程點

自定義提取高程點：自定義設置采樣間距和采樣點數來提取高程點。

3、飛行瀏覽

飛行瀏覽模式：當今三維GIS技術領先的飛行瀏覽技術，支持三維場景的飛行瀏覽和多視角瀏覽。用戶可以很方便地控制、修改瀏覽線路和飛行速度。

4、提取等高線

自定義提取等高線：可以直接在球上進行自定義設置取點密度和等高線間距來提取等高線，也可根據自有的高程數據提取。

5、地形夸張

地形夸張：方便地令地形數據的地形起伏效果放大或縮小不同的倍數。

6、網絡數據，連接服務器

在線數據發布服務：LocaSpace Viewer（LSV）提供了配套的在線數據發布服務，可以實現海量數據的互聯網發布服務。有一個連接服務器的功能，通過這個功能，可以直接通過網絡地址連接到遠程的服務器，從而實現一份數據，多客戶端共享。

7、云端數據

云端數據：用戶登錄賬戶后，繪制點、線、面數據，同步上傳到云端。在pc端、安卓端都可以從云端同步到本地，實現數據的云存儲和云共享。

8、三維特效

可以在LocaSpace Viewer（LSV）上添加各種粒子系統的演示效果，噴泉、火焰、水面效果等。

9、GPS文件格式轉換

GPS文件格式轉換：可以把幾乎各種格式的GPS文件轉換為通用的kml格式。不同的GPS設備，不同廠商生成的GPS數據格式不盡相同，為數據的通用帶來了很大的麻煩，這里可以把常用的GPS數據格式轉換為更為通用的kml格式。支持的格式包括*.gpx、*.gdb、*.trl、*.csv、*.loc、*.wpt、*.plt、*.pcx、*.log、*.loc等等。

10、照片生成路徑

照片生成路徑功能：根據出游拍攝的照片生成軌跡，在地圖上直接顯示出行路線。

圖新地球軟件功能

1、快捷的等高線預覽

在LSV中可以對地形圖進行等高線的生成，也可以直接在LSV中進行等高線的預覽。

2、快捷的數據加載

LSV的能夠加載各種類型的數據(包括KML、SHP、CAD等格式的矢量；TIF、IMG、MBT、Lrp等格式的柵格數據；tif、img、hgt、dem等的DEM數據；osgb的傾斜實景數據；obj、3ds的人工模型數據等)，具體的可加載類型會在4.2(本地數據)中詳細說明?？梢酝ㄟ^菜單欄中的加載或者直接拖拽的方式加載數據。

3、海量的地圖資源

LSV擁有豐富的地圖資源，支持加載上百張圖源，并且加載后可以進行無縫的地圖切換。另外還可以通過地圖與透明圖的疊加達到各種所需要的效果。

4、方便的三維分析

LSV中有三維模型進行分析的工具，方便又高效，可以通過其對三維模型進行分析操作。

5、實用的照片工具

在LSV中可以對已經拍攝好的照片進行照片軌跡的生成，這樣可以更直觀的看到照片所對應的位置信息以及拍攝照片的軌跡。

6、免費的數據下載

通過LSV可以進行各類影像以及地形數據的下載，只需進行簡單的操作即可實現。

常見問題

一、基礎篇

1 LSV支持加載什么數據？

LSV支持加載柵格、矢量、模型等數據。主要包含：

柵格類型：tif、lrp、img、dem、adf、idr、grd、hdr、lrc等；

矢量類型：kml、kmz、shp、dxf、dwg、lgd、ldb、tab、mif、vec等；

地形類型：tif、img、grd、asc、lrp、raw、lrc、dem、adf、idr、sid、hgt等

激光點云：las

人工模型：3ds、obj、gcm等

實景模型：osgb

一般LSV支持的數據都可以拖拽到LSV軟件主界面進行加載。

2 LSV有哪些快捷操作？

LSV有很多方便的快捷操作，主要是鼠標操作和快捷鍵操作。

鼠標操作：按下滾輪或右鍵拖拽鼠標，可以調整三維視角

快捷鍵操作：

地圖區：

Alt+1：繪制點

Alt+2：繪制線

Alt+3：繪制面

Alt+4：選擇對象

WASD/↑↓←→：平移地圖

左側欄：

Ctrl+X：剪切選中要素

Ctrl+V：粘貼選中要素

Ctrl+C：復制選中要素

F2：對選中要素重命名

Del：刪除要素/移除圖層

繪制過程：

Ctrl+Z：撤銷上一個節點

3 LSV加載SHP后為什么看不到標注？

有時候加載SHP文件后，沒有名稱顯示，導致不容易找到對應的要素。這主要是因為SHP文件本身要素沒有名稱，但是SHP一般要素對應的有屬性表。因此LSV里面可以設置要顯示的屬性表字段為要素的名稱。

設置方法：左側欄找到SHP圖層，右鍵，打開屬性表》選擇標注名，設置要顯示的列的名稱，點擊確定，退出屬性表，這時候就有了。

但是可能還看不到效果，這時候，在LSV主界面，找到選項設置》標簽設置》最大可見距離，將對應的數字改大，就可以看到SHP的標注了呢。這個修改只需要修改一次即可。

4 LSV如何加載CAD呢？

如果CAD數據是標準坐標系的，即明確的知道橢球基準信息、投影信息，那么可以直接把CAD拖拽到LSV里面，配置對應的信息，即可成功加載CAD。

如果不知道CAD的基本信息呢？這個可以通過大概的猜測來測試出CAD對應的信息。

比較老的圖紙，一般都是西安80或者北京54的，比較新的圖紙，可能是國家2000基準的。

那么基準就3種可能，54/80/2000。

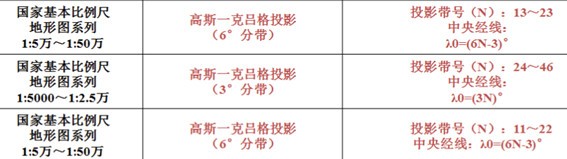

接著投影判斷：根據比例尺可以大概判斷采用的是3度還是6度分帶。

高斯投影，一般就2種情況，3度或者6度分帶。

接著，根據CAD圖對應的LSV球面坐標（經緯度）計算出高斯投影分帶帶號：

接著打開CAD圖，看CAD的坐標，里面是否包含計算的帶號。

至此CAD圖的判斷基本完畢，組合出幾種可能性：

基準（80 54 2000）+高斯投影（3/6）+帶號（經度計算）+CAD圖坐標是否帶帶號。即可得到該CAD圖的幾種可能性。

然后去嘗試這幾種組合的可能性，就有較大概率可以測試出該CAD圖紙的信息。

如果CAD圖是相對坐標系而不是按絕對坐標系繪制的呢？或者實在測試不出來怎么辦呢？

這種情況，可以參考教程來處理：http://blog.locaspace.cn:81/？p=728

5 為啥我的LSV看不到影像呢？

LSV加載影像一般比較穩定，如果遇到看不到影像的情況。

檢查思路一般參考：

是否加載了影像圖層？如果沒有則加載谷歌影像圖層；

是否被其他圖層遮擋了谷歌影像圖層？如果谷歌影像圖層上面有其他非透明圖層則可能遮擋谷歌影像；

是否修改了hosts，如果修改了則恢復默認hosts；

還是不行的話，可以下載該小工具運行，并根據工具提示來修復。

小工具下載地址

二、地圖影像篇

1 LSV支持哪些在線地圖？

LSV默認自帶的在線地圖主要包括：谷歌地球影像、谷歌網頁地圖影像、谷歌地球歷史影像、天地圖系列、天地圖分省系列、專題圖系列、地質圖系列等。

另外，可以自己制作在線地圖圖源，實現加載自定義在線地圖。制作在線圖源的教程可以參考：http://blog.locaspace.cn:81/？p=686

LSV主要支持：WEB墨卡托投影的TMS切片服務；經緯度直接投影的TMS切片服務等。

2 LSV影像下載是什么數據？什么分辨率？什么投影坐標系？

LSV影像下載，可以下載谷歌影像和天地圖影像。其中谷歌影像，主要是DigitalGlobe公司旗下的WorldViewer系列衛星數據。該系列衛星數據，最大分辨率0.31m，多數區域分辨率0.5m，無人區就不好說，可能會在2.1m~30以上。

LSV影像下載結果中，谷歌影像是WGS84基準的經緯度直接投影，谷歌衛星是WGS84基準的WEB墨卡托投影。

天地圖影像，以國產數據為主，17級一般用的是資源三號的數據，17級以上，城市區域有，來源復雜，山地很多區域沒有。

資源三號的數據分辨率是2.1m

3 為什么有些地方影像圖分辨率很低？

這個主要看這個地方之前是否有人購買過衛星圖，或者谷歌是否購買了這里的衛星圖版權。如果這個地方一直沒啥工程，也沒有人購買過衛星圖，也就意味著沒有衛星對這個地方拍攝，谷歌也買不到版權，那么分辨率和更新頻率就會很低。LSV只是調用谷歌的數據。

而谷歌地球用用的影像來源復雜，大城市和主要區域，用的是DG衛星，原始分辨率0.3m，但谷歌多數提供分辨率是0.5m，也就是，谷歌地球分辨率，一般只提供到18層。19層是18層的數字放大。國內，多數提供的是18層以下。無人區、山區，很多地方是15~17級。

4 LSV里面的谷歌影像和谷歌衛星有什么區別？

谷歌衛星1：谷歌地圖（WEB版）CN服務器的影像數據，訪問速度快，穩定，帶谷歌水印，WGS84，投影為WEB墨卡托投影；

谷歌衛星2：谷歌地圖（WEB版）COM服務器的影像數據，訪問速度一般，較穩定，帶谷歌水印，WGS84，投影為WEB墨卡托投影；

谷歌影像：谷歌地球的影像數據，支持谷歌歷史影像，訪問受網絡限制，電信網會不定時不定區屏蔽，大量下載可能會被封IP，不帶水印，WGS84，投影為經緯度投影。

下載的谷歌衛星即谷歌衛星1。遇到電信網屏蔽，無法下載谷歌影像問題的用戶朋友，可以使用谷歌衛星代替使用。

5 LSV影像下載結果為什么感覺是斜的？

LSV影像下載結果是平面數據，而LSV內查看是球面數據，從球面到平面的過程即地圖投影，投影的過程會產生投影形變。簡單的說，無法把一個乒乓球無損的展平的平面。投影形變并不影響使用精度。而對于影像下載結果要導入CAD中使用的朋友，則需要根據CAD圖的基準和投影信息，對影像下載的結果進行重投影，即把影像數據變換到CAD圖對應的基準投影上，再加載到CAD中，就是完全匹配的。

6 為啥LSV下載全部失敗或者大量失?。?/strong>
