LTspice電路仿真軟件

LTspice IV是一款非常出色且功能強大的電路仿真軟件，內置了豐富的電路仿真示例供學習者參考，能夠對復雜的電路進行真機模擬，讓復雜的電路系統明朗，最終實現電路設計的優化，大大降低了事故的突發，降低了研究成本！

LTspice軟件特色

信號處理和放大電路圖仿真

開關電源電路圖仿真

教學與電路圖演示仿真

模擬電路圖仿真

HIFI電路圖仿真

模擬電路圖噪音分析

線性電路圖仿真

基準電壓源電流源仿真

模擬濾波器電路圖仿真

模擬信號頻譜分析

電路圖講解與仿真

功放電路圖仿真

PLL電路圖仿真

時鐘電路圖仿真

大部分pspice，multisim的應用可以用ltspice替代

LTspice軟件功能

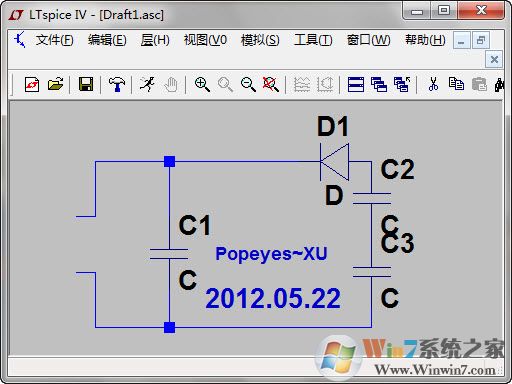

1、LTspice電路圖原理圖繪制

常規操作：放大，縮小，最優視圖，移動，復制，鏡像，旋轉 參看LTspice電路圖仿真菜單和功能命令 LTspcie仿真原理圖繪制添加基本器件：添加基本的器件主要包括電阻，電容，電感，二極管和符號(GND)可以在Edit菜單里面添加，也可以直接點擊圖標添加相應的器件。

選取IC器件：選取IC可以選取凌特的產品模型，也可以選取通用的三極管，mosfet，磁珠，LED，等器件模型，同時信號激勵源，模型電源等也在這里面。通過這個按鈕，可以添加任何你需要庫里已有的器件，也是最常用的選項。

添加電源負載和信號源：點擊添加IC器件圖標進入庫文件選擇對話框，如下圖選擇電源，負載，還是信號源。

電路連線：電路圖的連線，剪切工具可以刪除連線(或者使用Delete按鍵)，拖拉和移動可以調整元件和連線的位置。

2、LTspice 電路圖仿真設置

對話框：LTspice進行所有的配置(AC，DC，瞬態，噪音等)都是通過右鍵菜單：Edit simulation CMD進入。

3、瞬態分析

主要配置的參數：信號源首先配置好(V3)設置成1Khz，0.7V(1.4Vpk-pk)，offset 0V。

Stop time：停止時間(仿真的波形時間長度)

Time to start saving time: 開始保存數據時間(從那一刻保存數據)

Maxim time stem：最大時間間隔(這個參數直接關系到精度和計算的時間，1uS和1nS計算量差1000倍)，參看FFT的差別(1uS和10nS的區別)，如果配置精度達到一定程度，再提高精度意義不是很大，所以要衡量時間和精度問題。
