CAD天正T20插件

T20天正CAD插件是一款CAD繪圖輔助工具，支持CAD2010-2021使用，可以幫助用戶更加輕松的制作設計圖紙，使用更加的方便快捷，有效的提高工作效率！

軟件功能

組件庫：創建或打開組件庫，編輯組件庫的內容，并插入組件對象

組件存儲：您可以在不打開組件庫的情況下將組件添加到組件庫

幻燈片管理：圖庫中的幻燈片庫管理，您可以從幻燈片中提取圖形

參考作物：作物外部參考

任意屏蔽：指定多邊形區域以創建區域屏蔽對象

矩形遮罩：將可用于用外部矩形覆蓋背景的功能添加到塊中

精確遮罩：將可以精確遮擋背景的功能添加到塊中

木紋填充：填充木材的水平和垂直紋理。斷面圖案

使用教程

1、說明：打開安裝包，直接安裝，不要改變安裝路徑。

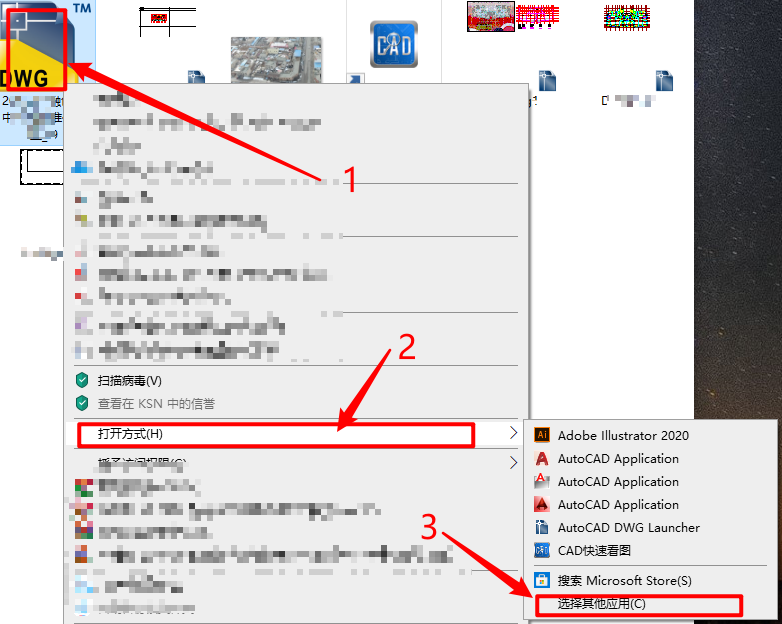

2、打開圖紙：圖紙圖標上，鼠標右鍵，點擊打開方式，點擊選擇其他應用。

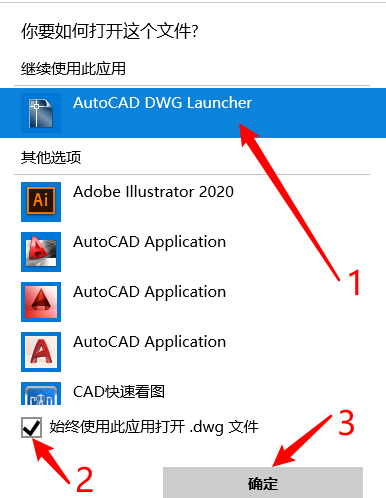

然后選擇AutoCAD DWG Launcher這個，選擇始終使用此應用打開，然后點擊確定。

3、軟件使用范圍：

適用操作系統： Windows 7 32/64位、Windows 10 64位

適配CAD：32位AutoCAD2010~2016、2018、2019；64位AutoCAD2010~2020圖形平臺。

4、插件命令：

TExplode（分解對象）

TSaveAs（整圖導出）

TBATSAVE（批量導出）

5、無法編輯和分解的原因：

有些CAD是天正畫過的塊，分解時會提示‘無法分解 TCH_PROTECT_ENTITY’。

解決辦法：首先在命令行輸入‘recover’打開不能分解的CAD圖，

打開“工具”的“塊編輯器”就可看到類似“TCH_PR"的塊，

那就是TCH_PROTECT_ENTITY鎖住的東西，

打開此塊，復制出來（復制到新建的dwg里）即可。

需要注意的是必須用“recover（修復）”命令打開文件，

要是用天正直接打開，在“塊編輯器”中是找不到類似“TCH_PR"的塊的。
