SSCOM丁丁串口調試工具

SSCOM，一款串口調試工具，用戶可以通過該多串口調試工具來調試藍牙，檢測串口的狀況，可以自由設置波特率，速度，方向等等！是學習串口控制，藍牙調試等必備軟件！

SSCOM軟件功能

1、波特率支持自定義

2、顯示流暢，不容易丟數據、，中文顯示無亂碼

3、通訊方面支持串口和網卡TCP/IP，UDP通訊

4、支持字符串和十六進制方式顯示，和加時間戳分數據包顯示，支持數據波形(示波器)顯示

5、可以實現“幀頭+數據+校驗+幀尾”的

6、支持字符串和十進制方式發送，支持預定義99組數據串發送、支持發送數據包加校驗、支持轉義符號輸入

7、USB串口誤拔不易死機，大部分型號的USB芯片插回能自動恢復(pl2303除外)

8、支持接收數據直接保存到文件，也可保存窗口數據和原始接收數據

9、支持終端仿真，STM32的ISP程序下載功能

10、窗口大小位置，接收窗口的字體顏色背景色均可保存

11、更多功能請看全部使用幫助

使用教程

（1）選擇通訊口，然后打開串口

（2）將DTR打勾，DTR對應芯片的TMS1腳，也就是說通過將DTR打勾將TMS1拉為低電平

（3）將RTS打勾，然后將勾取消，RTS對應芯片的外部復位引腳，通過將RTS打勾將芯片外部復位引腳拉低，使芯片處于復位狀態，然后將RTS拉高，使得芯片完成復位。

（4）將鼠標移動到上面的大文本框，點擊回車按鍵，然后可以看到有返回信號。

（5）從鍵盤輸入 “M0000” ，會有如下返回信號，如下圖所示，通過這個命令將芯片內的24Kflash擦除

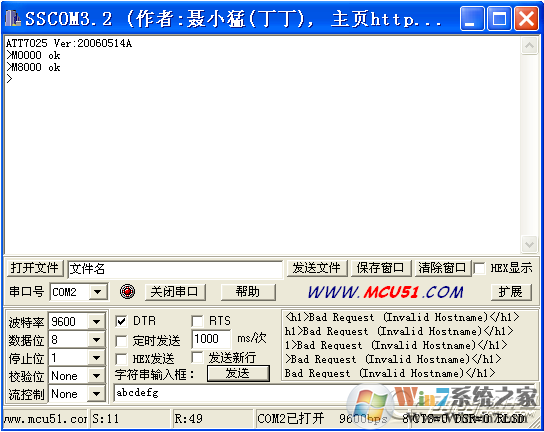

（6）從鍵盤輸入 “M8000” ，會有如下返回信號，如下圖所示，通過這個命令將芯片內的8Kflash擦除

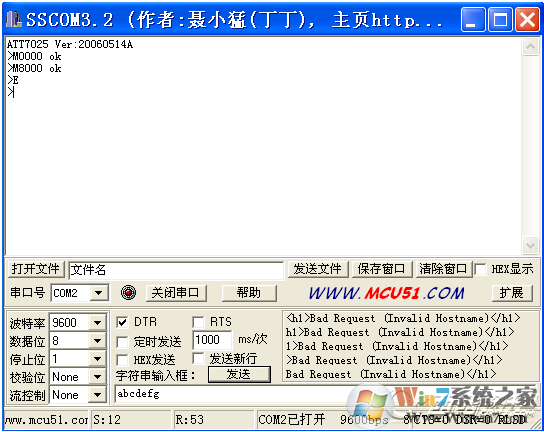

（7）從鍵盤輸入 “E”,如下所示：

說明：鍵入“E”后，不再顯示隨后鍵入的字符，但所鍵入字符可通過串口訪問芯片。

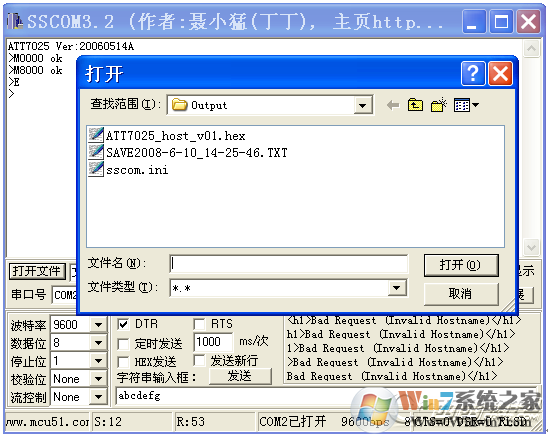

（8）從鍵盤輸入 “L”,此時不會再看到返回字符，然后點擊打開文件，選擇用戶需要下載的hex文件

說明：鍵入“L”是Load命令，此時可以打開一個hex文件進行寫Flash操作。

（9）點擊發送文件

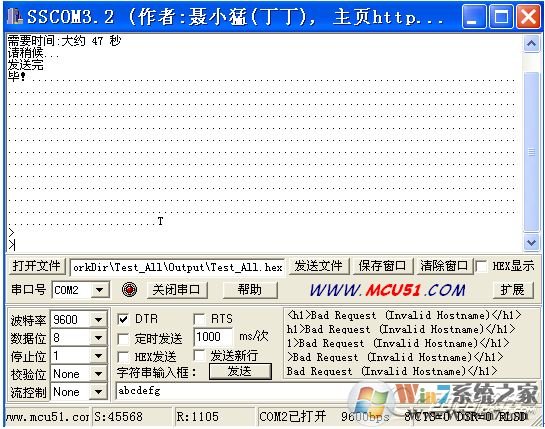

（10）當正確傳輸完成時

上圖中的情況說明程序下載正確。

（11）將DTR的勾取消，也就是說將芯片的TMS1拉高，將芯片切換到Normal模式，將RTS拉低再拉高，也就是說將芯片復位一次，此時芯片內的程序就開始正常運行了。
