Proteus Pro單片機模擬仿真軟件

Proteus Pro一款嵌入式系統仿真開發軟件，具有許多服務模塊，提供不同的功能（原理圖捕獲，PCB布局等），其處理器模型支持8051、HC11、PIC10/12/16/18/24/30/DsPIC33、AVR、ARM、8086和MSP430等，能夠幫助用戶進行模擬電路運行以及電路設計，實現數字/模擬電路的混合仿真，廣泛應用于教學領域以及工業設計方面，是電路設計人員的必備軟件之一。

Proteus Pro軟件功能

一、智能原理圖設計

1、 豐富的器件庫：超過50000種元器件，可方便地創建新器件與封裝；

2、 智能的器件搜索：通過模糊搜索可以快速定位所需要的器件；

3、 智能化的連線功能：自動連線功能使連接導線簡單快捷，大大縮短繪圖時間；

4、 支持總線結構：使用總線器件和總線布線使電路設計簡明清晰；

5、 支持子電路：采用子電路設計可使設計更加簡潔明了；

6、 智能BOM管理：原理圖器件的修改或者BOM修改總能保持BOM與原理圖的一致性；

7、 可輸出高質量圖紙：通過個性化設置，可以生成印刷質量的BMP圖紙，可以方便地供WORD、POWERPOINT等多種文檔使；

8、 設計瀏覽器：可以觀察設計過程各階段的狀況。

二、完善的仿真功能（ProSPICE）

1、 ProSPICE混合仿真：基于工業標準SPICE3F5，實現數字/模擬電路的混合仿真；

2、 超過35000個仿真器件：可以通過內部原型或使用廠家的SPICE文件自行設計仿真器件，Labcenter也在不斷地發布新的仿真器件，還可導入第三方發布的仿真器件；

3、 多樣的激勵源：包括直流、正弦、脈沖、分段線性脈沖、音頻（使用wav文件）、指數信號、單頻FM、數字時鐘和碼流，還支持文件形式的信號輸入；

4、 豐富的虛擬儀器：13種虛擬儀器，面板操作逼真，如示波器、邏輯分析儀、信號發生器、直流電壓/電流表、交流電壓/電流表、數字圖案發生器、頻率計/計數器、邏輯探頭、虛擬終端、SPI調試器、I2C調試器等；

5、 生動的仿真顯示：用色點顯示引腳的數字電平，導線以不同顏色表示其對地電壓大小，結合動態器件（如電機、顯示器件、按鈕）的使用可以使仿真更加直觀、生動；

6、 高級圖形仿真功能（ASF）：基于圖標的分析可以精確分析電路的多項指標，包括工作點、瞬態特性、頻率特性、傳輸特性、噪聲、失真、傅立葉頻譜分析等，還可以進行一致性分析；腳本化信號源，可用easyHDL描述語言生成任何激勵信號，用于電路測試于調試（可選）

7、 獨特的單片機協同仿真功能（VSM）：（可選）

a． 支持主流的CPU類型，如8051/52、AVR、PIC10/12、PIC16/18/24/33、HC11、BasicStamp、MSP430、8086、DSP Piccolo、 ARM7、CortexM3、Cortex-M0、Arduino等，CPU類型隨著版本升級還在繼續增加；（需要購買Proteus VSM并需要指定具體的處理器類型模型）

b． 支持通用外設模型，如字符LCD模塊、圖形LCD模塊、LED點陣、LED七段顯示模塊、鍵盤/按鍵、直流/步進/伺服電機、RS232虛擬終端、電子溫度計等等，其COMPIM（COM口物理接口模型）還可以使仿真電路通過PC機串口和外部電路實現雙向異步串行通信；

c． 實時仿真支持UART/USART/EUSARTs仿真、中斷仿真、SPI/I2C仿真、MSSP仿真、PSP仿真、RTC仿真、ADC仿真、CCP/ECCP仿真；

d． 支持多處理器的協同仿真；

e． 支持單片機匯編語言/C語言的編輯/編譯/源碼級仿真。

8、可視化設計功能Visual Designer for Arduino：（可選）

a. 支持對Arduino Mega、Arduino Uno和Arduino Leonardo的電路設計與仿真；

b. 支持Adafruit、Breakout Peripherals、Grove和Motor Control等4大類基本外設，同時還可以支持通用的外設模型；

c. 支持基于流程圖的自動編程；

d. 支持將流程圖轉換成高級語言；

e. 提供Funduino、Zumo智能機器人小車仿真模型，可完成尋跡、避障和機器人迷宮等學習。

9、集成開發環境（VSM Studio）

a. 工程創建與管理；

b. 代碼輸入與編輯；

c. 編譯器配置與編譯；

d. 代碼調試：單步、全速、斷點，寄存器、存儲、變量觀測；

e. 仿真交叉調試（局部仿真）。

三、實用的PCB設計平臺（PCB design）

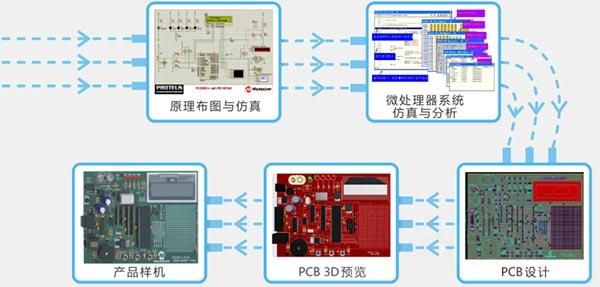

1、 原理圖到PCB的快速通道：原理圖設計完成后，一鍵便可進入PCB設計環境，實現從概念到產品的完整設計；

2、 可選配ASF增強電路分析功能；對電路進行精確的圖表分析；

3、 完整的PCB設計功能：支持16個銅箔層，2個絲印層，4個機械層（含板邊），10nm分辨率，任意角度放置，靈活的布線策略供用戶設置，自動設計規則檢查；

4、 項目模板/項目筆記：可設置項目設計模板和對設計進行標注；

5、 先進的自動布局/布線功能：集成基于形狀的自動布線器，支持器件的自動/人工布局；支持無網格自動布線或人工布線；支持引腳交換/門交換功能使PCB設計更為合理；支持淚滴生成、等長匹配等功能；

6、 支持智能過孔：在高密度的多層PCB設計布局時，需要使用過孔。利用Proteus進行PCB設計時可以設置常用的三類過孔：貫通孔、盲孔和埋孔；

7、 豐富的器件封裝庫：所有直插器件封裝、貼片器件封裝（IPC7827351），如果需要也直接創建封裝，或從其他工具導入；

8、 3D 可視化預覽：可三維展示設計的外形結構，系統提供大量3D封裝庫，也可在Proteus中創建新的3D封裝，或者從第三方工具導入；

9、 多種輸出格式的支持：可以輸出多種格式文件，包括Gerber X2、Gerber/Excellon、ODB++、MCD，方便導入PCB生產制造環節。

快捷鍵

F8：全部顯示 當前工作區全部顯示
F6：放大以鼠標為中心放大
F7：縮小以鼠標為中心縮小
G：柵格開關柵格網格
Ctrl+F1：柵格寬度0.1mm 顯示柵格為0.1mm，在pcb的時候很有用
F2：顯示柵格為0.5mm，在pcb的時候很有用
F3：顯示柵格為1mm，在pcb的時候很有用
F4： 顯示柵格為2.5mm，在pcb的時候很有用
Ctrl+s：打開關閉磁吸 磁吸用于對準一些點的，如引腳等等
x：打開關閉定位坐標 顯示一個大十字射線
m：顯示單位切換 mm和th之間的單位切換，在右下角顯示
o：重新設置原點 將鼠標指向的點設為原點
u：撤銷鍵
Pgdn：改變圖層
Pgup：改變圖層
Ctrl+Pgdn：最底層
Ctrl+pgup：最頂層
Ctrl+畫線：可以劃曲線
R：刷新
+ -：旋轉
F5：重定位中心

安裝教程

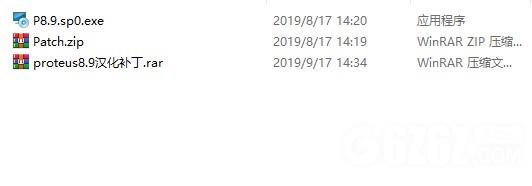

1、下載解壓，得到proteus pro 8.9 sp0原程序、patch破解文件和漢化補丁；

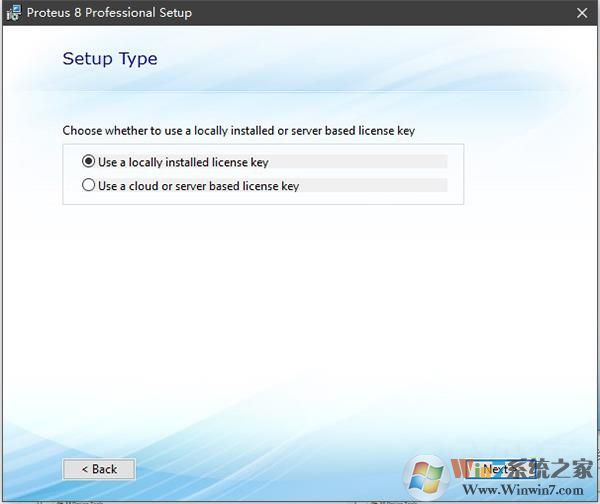

2、首先雙擊文件“P8.9.sp0.exe”安裝軟件，接受協議后，選擇”Use a locally installed license key”；

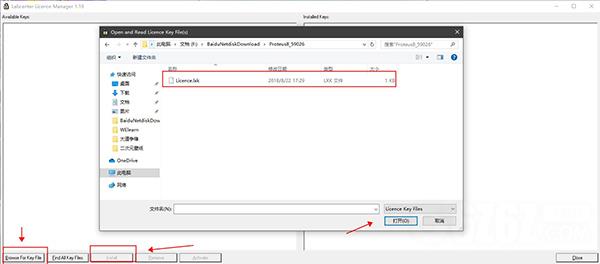

3、在許可證安裝界面，瀏覽指定patch破解文件夾中的Licence.lxk許可證文件，點擊install安裝許可證；

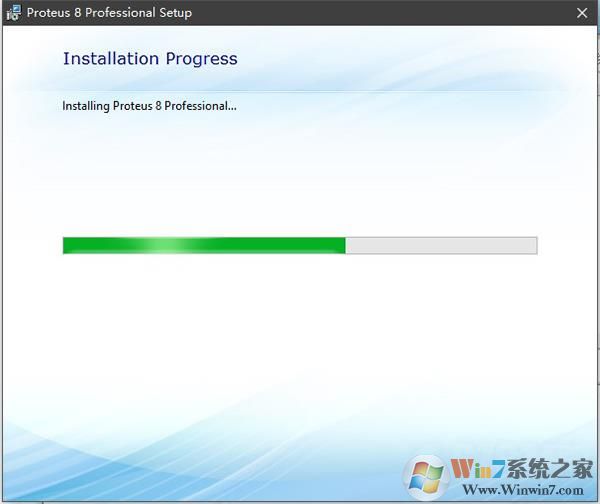

4、再選擇軟件的安裝目錄，按默認路徑安裝即可；

5、成功安裝，先不要運行，點擊close；

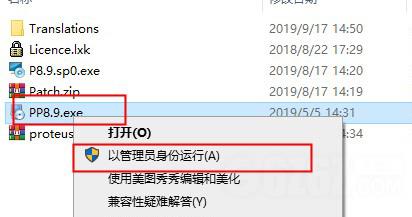

6、再以右鍵管理員身份運行PP8.9.exe破解文件，注意：補丁工具無窗口的，運行一次即可。

7、至此，軟件成功破解，但還不是中文；

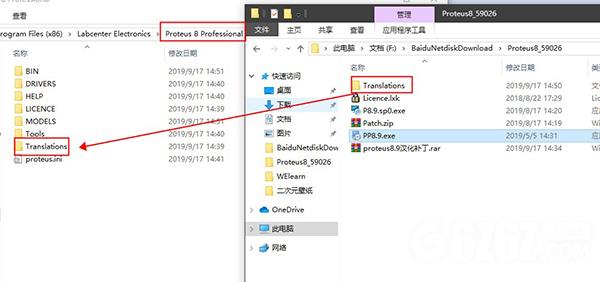

8、這時將軟件包中的漢化補丁復制到軟件安裝目錄下替換；

默認目錄【C：\Program Files （x86）\Labcenter Electronics\Proteus 8 Professional】

9、至此，軟件成功漢化，以上就是proteus pro 8.9 sp0漢化破解版的詳細安裝教程，希望對用戶有幫助。
