UG NX模具三維設計軟件

UG NX是一款集CAD/CAE/CAM于一體的模具行業三維設計軟件，可用于3D建模、工程圖、運動仿真、鈑金、曲面、數控加工等等，擁有更加強大的設計建模功能，新增航空設計選項、創意塑型、偏置3D曲線等功能，并將修剪與延伸命令分割成兩個命令，在制作上更趨于完美！

UG NX軟件特色

一、仿真、確認和優化

NX允許制造商以數字化的方式仿真、確認和優化產品及其開發過程。通過在開發周期中較早地運用數字化仿真性能，制造商可以改善產品質量，同時減少或消除對于物理樣機的昂貴耗時的設計、構建，以及對變更周期的依賴。產品設計

NX包括了世界上最強大、最廣泛的產品設計應用模塊。 NX具有高性能的機械設計和制圖功能，為制造設計提供了高性能和靈活性，以滿足客戶設計任何復雜產品的需要。 NX優于通用的設計工具，具有專業的管路和線路設計系統、鈑金模塊、專用塑料件設計模塊和其他行業設計所需的專業應用程序。

二、工業設計

NX為那些培養創造性和產品技術革新的工業設計和風格提供了強有力的解決方案。利用 NX建模，工業設計師能夠迅速地建立和改進復雜的產品形狀， 并且使用先進的渲染和可視化工具來最大限度地滿足設計概念的審美要求。

三、模具設計

模具設計的流程很多，其中分模就是其中關建的一步。分模有兩種：一種是自動的，另一種是手動的，當然也不是純粹的手動，也要用到自動分模工具條的命令，即模具導向。

四、自動分模的過程

MoldWizard（注塑模向導）是基于NX開發的，針對注塑模具設計的專業模塊，模塊中配有常用的模架庫和標準件，用戶可以根據自己的需要方便的進行調整用，還可以進行標準件的自我開發，很大程度上提高了模具設計效率。

模塊提供了整個模具設計流程，包括產品裝載、排位布局、分型、模架加載、澆注系統、冷卻系統以及工程制圖等。整個設計過程非常直觀、快捷，它的應用設計讓普通設計者也能完成一些中、高難度的模具設計。

五、CNC加工

UG NX加工基礎模塊提供聯接UG所有加工模塊的基礎框架，它為UG NX所有加工模塊提供一個相同的、界面友好的圖形化窗口環境，用戶可以在圖形方式下觀測刀具沿軌跡運動的情況并可對其進行圖形化修改：如對刀具軌跡進行延伸、縮短或修改等。該模塊同時提供通用的點位加工編程功能，可用于鉆孔、攻絲和鏜孔等加工編程。該模塊交互界面可按用戶需求進行靈活的用戶化修改和剪裁，并可定義標準化刀具庫、加工工藝參數樣板庫使初加工、半精加工、精加工等操作常用參數標準化，以減少使用培訓時間并優化加工工藝。UG軟件所有模塊都可在實體模型上直接生成加工程序，并保持與實體模型全相關。

UG NX的加工后置處理模塊使用戶可方便地建立自己的加工后置處理程序，該模塊適用于世界上主流CNC機床和加工中心，該模塊在多年的應用實踐中已被證明適用于2～5軸或更多軸的銑削加工、2～4軸的車削加工和電火花線。

新功能

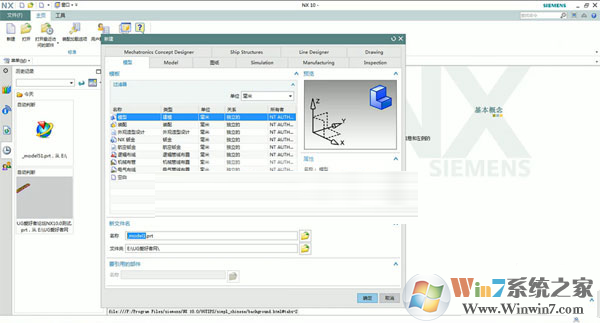

1.最大的改變，ug10.0支持中文名和中文路徑。
2.插入-曲線-最后兩個，一個是優化2D曲線和Geodesic Sketch，都是新功能。
3.UG10.0新增航空設計選項，鈑金功能增強。
4.航空設計彎邊
5.航空設計筋板
6.航空設計階梯
7.航空設計支架

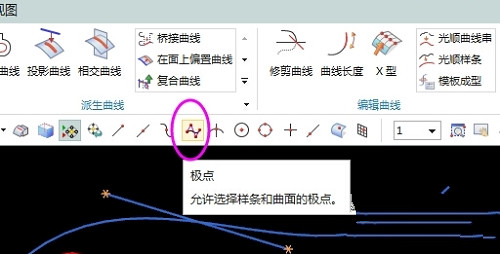

8.在捕捉點的時候，新增了一項“極點”捕捉，在用一些命令的時候可以對曲面和曲面的極點進行捕捉了。
9.創意塑型是從NX9.0開始有的功能，ug10.0增加了好多功能，而且比NX9更強大，快速建模這個方向是趨勢，是重點發展方向，UG10.0新增了：
10.放樣框架
11.掃掠框架
12.管道框架
13.復制框架
14.框架多段線
15.抽取框架多段線

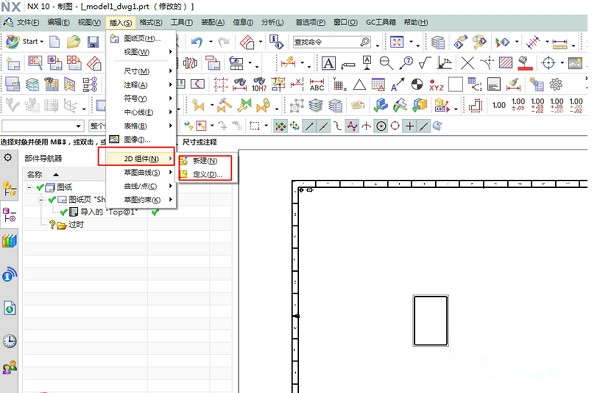

16.插入菜單多了個2d組件

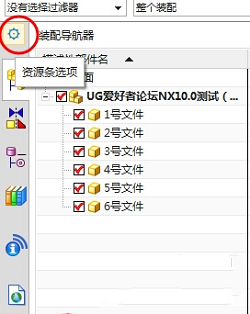

17.ug10.0資源條管理更加方便了哦，在側邊欄的工具條上，多了個“資源條選項”按鈕，可直接對資源條進行管理。
18.在ug10.0鼠標操作視圖放大.縮小時，和以前歷來的版本剛好相反，鼠標左鍵+中鍵，方向往下是縮小，鼠標左鍵+中鍵，方向往上是放大，以前則不是這樣。
19.修剪與延伸命令分割成兩個命令，更好用。而且，延伸偏置值可以用負數了，以前沒拆分前是不可以負數的！也就是說現在可能縮短片體了。

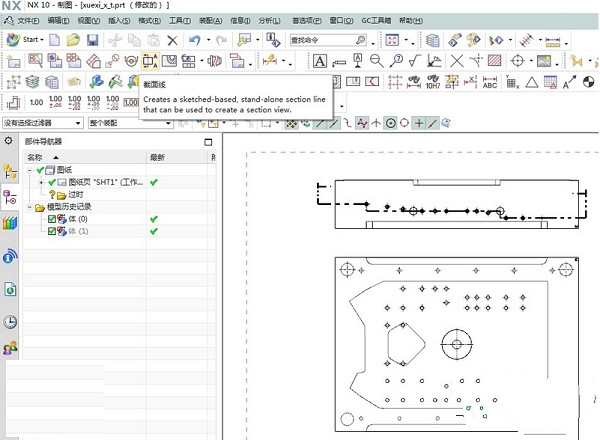

20.制圖里面多了個繪制“截面線”命令，可以對視圖進行草繪截面線。

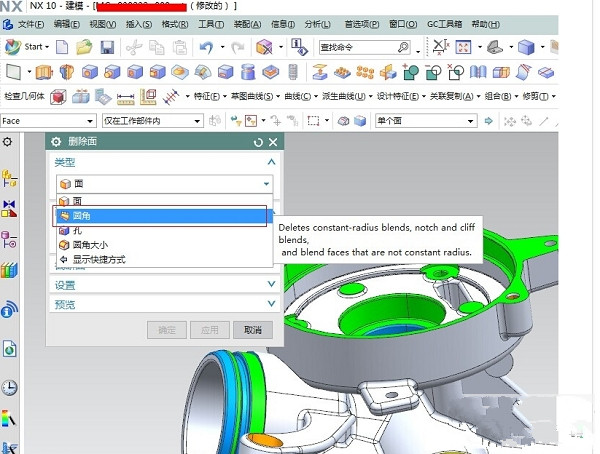

21.刪除面功能新增“圓角”命令。
22.新增：偏置3D曲線，在UG菜單上的，【插入】——【派生曲線】——【偏置3D曲線】。
23.注塑模工具里的【創建方塊】（即創建箱體.功能新增兩個功能：支持柱體和長方體功能加入到里面。

使用教程

1、平行洗里面現在可以走倒扣區域。

2、ug10.0在捕捉點的時候，新增了一項“極點”捕捉，在用一些命令的時候可以對曲面和曲面的極點進行捕捉了。

3、在曲線選項中，新增了優化2D曲線和Geodesic Sketch。

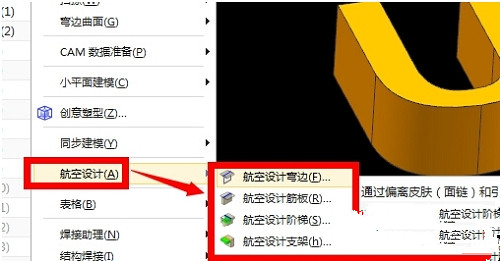

4、新增航空設計選項，鈑金功能增強。分為：航空設計彎邊、航空設計筋板、航空設計階梯、航空設計支架。

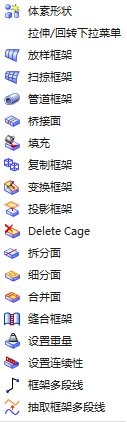

5、創意塑型是從NX9.0開始有的功能，NX10.0增加了好多功能，而且比NX9更強大，快速建模這個方向是趨勢，是重點發展方向，UG10.0新增了：放樣框架、掃掠框架、管道框架、復制框架、框架多段線、抽取框架多段線。

6、新增2D組件。

7、資源條管理更加方便了哦，在側邊欄的工具條上，多了個“資源條選項”按鈕，可直接對資源條進行管理。

8、在NX10.0鼠標操作視圖放大、縮小時，和以前歷來的版來剛好相反，鼠標左鍵+中鍵，方向往下是縮小，鼠標左鍵+中鍵，方向往上是放大，以前則不是這樣。

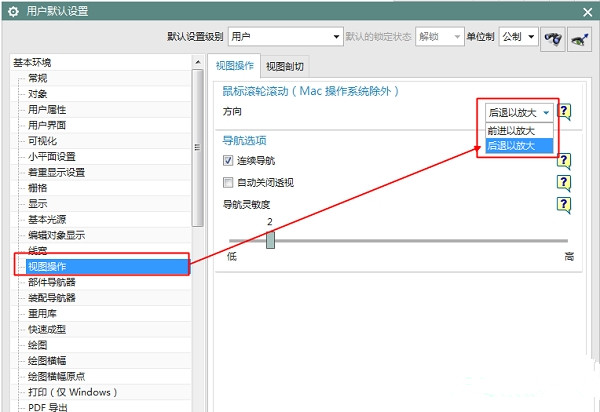

PS：具體設置方法：UG菜單上——文件——實用工具——用戶默認設置——基本環境——視圖操作——方向。

9、NX10.0修剪與延伸命令分割成兩個命令。

10、刪除面功能新增”圓角“命令。

11、可以對視圖進行草繪截面線。
