Tera Term(串口調試工具)

Tera Term是一款簡單易用，界面簡潔，功能實用的串口調試工具。它是Microsoft Windows的終端仿真器，支持串行端口，遠程登錄和SSH連接，內置的宏腳本語言。Tera Term通常用于自動執行與從PC發起的遠程連接相關的任務。該語言語法豐富而且簡單易學，同時Tera Term 支持命令行操作，兩者結合起來可以滿足各種自動化方面的需求。有需要使用串口調試工具的朋友快來winwin7分享的地址獲取吧！

Tera Term功能特色

1、串口連接

2、TCP / IP（telnet、SSH1、SSH2）連接

3、日志重播

4、命名管道連接

5、IPv6通信

6、VT100仿真和選定的VT200 / 300仿真

7、TEK4010仿真

8、文件傳輸協議（Kermit、XMODEM、YMODEM、ZMODEM、B-PLUS和Quick-VAN）

9、使用“Tera術語”的腳本

10、日語、英語、俄語、韓語和UTF-8字符集

11、UTF-8字符編碼

12、消息目錄（日語、英語、德語、法語、俄語、韓語和中文）

Tera Term安裝步驟

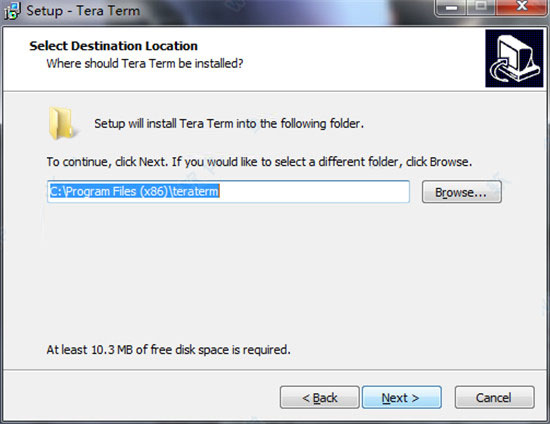

打開“.exe”文件，進行安裝

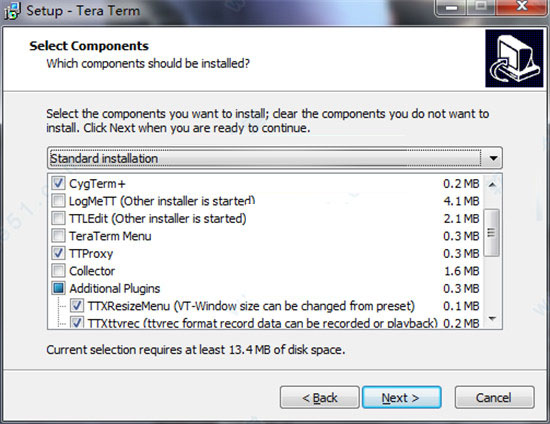

選擇自己需要的插件

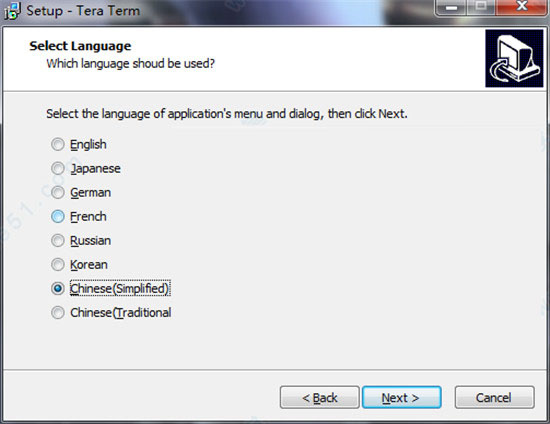

選擇“Chinese(Simplified)”（簡體中文）進行下一步

等待片刻，安裝完成

使用教程

1. Tera Term的設置

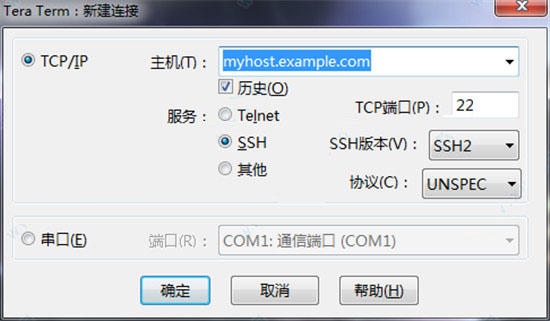

(1) 在啟動 Tera Term的時候，會彈出一對話框請選中“Serial”選項，設置好端口

(2) 先設置默認端口(COM1,COM2等)及語言具體位置在 Setup -> General 中

(3) 然后設置字體(如果是日文的話，設置EUC,JIS之類的，英文則免之)如果需要將PC上輸入的字符顯示出來的話，還得設置“Local echo”屬性具體位置在 Setup -> Terminal 中

(4) 再設置好串口通訊所需的各個參數，如：端口(Port),波特率(Baud rate),數據位長度(Data),有否奇偶校驗，停止位(Stop)等，具體位置在 Setup -> Serial port

2. 在JTAG仿真器上的開發步驟，下面是其調試軟件的設置和開發步驟

(1) 先建好一普通工程(UNIT_PRJ.pjt)

(2) 然后添加子工程，其步驟及設置如下：

(a) 選擇 PROJECT->NEW,創建一子工程

注：設置 PROJECT TYPE 為 LIB 類型

(b) 編譯及連接參數的設定

(i) 編譯用的BuildOption的設定

."-g" (Enables symbolic debugging) 設為有效

."-me" (Produces code for little-endian format) 設為有效

."-q" (Only source filenames and error messages are output) 設為有效

."-i" (Include Search Path) 設為頭文件所在文件夾路徑，如："..\..\inc"等

(ii) 連接用的BuildOption的設定

."-q" (Requests a quiet run (suppresses the banner)) 設為有效

."-x" (Exhaustively read libraries) 設為有效

."-c" (variables are initialized at run time) 設為有效

(c) 在UNIT_PRJ.prj的Dependent Projects上右擊，選擇 Add Dependent Projects ，將新生成的子工程的工程文件(*.prj)指定

(d) 右擊 UNIT_PRJ.pjt ，選擇add files to project，將新生成的子工程的lib文件最加進去

(e) 打開工程UNIT_PRJ.pjt中的 dm320.cmd追加lib文件.(用于指定text空間的SDRAM傳送)

具體位置為：

.stext > FLASH4

.

.

.

..\UART\Debug\UART.lib(.text)

..\LEDB\Debug\LEDB.lib(.text)

---> (在這個地方添加lib文件路徑及名字)

(f) 編譯時

.各子工程的編譯

(i) 在想編譯的子工程上右擊，選中set as active project

(ii) 點擊 "build" 按鈕

.整個工程的編譯

(i) 在UNIT_PRJ工程上右擊，選中set as active project

(ii) 點擊 "build" 按鈕

(g) 文件夾的構成UNIT_PRJ\INC ：公共INC文件夾\lib ：公共lib文件夾(rts32e.LIB,rts16e.LIB等)\LEDB : 例(部分編譯用PRJ)\UART : 例(部分編譯用PRJ)\UNIT_PRJ : 整個工程編譯用PJT亂碼解決以及改變默認設置調節setup -> serial port -> baud rate

改變默認設置，更改安裝文件夾里TERATERM.INI文件

常見問題

teraterm發送串口數據的方法
選擇對應的por選擇匹配的baud rat，輸入輸出應該可以實現了，剩下的輸入命令看help－ index －macro 里面有說明輸入字母時， Tera Term發送相應字母到從機。
從機處理字母并往Tera Term發送對應字母比如說在Tera term端就會顯示 abc和換行了。
我們可以自收發測試，就是把串口2，3腳短接，所有輸入都會直接送回來明白了，需要在被調試端加入輸入回顯函數，終于可以顯示。
接下來進行Tera Term的設置：在啟動 Tera Term的時候，會彈出一對話，請選中“Serial”選項，設置好端口先設置默認端口(COM1,COM2等)及語言。
接著我們設置字體，如果需要將PC上輸入的字符顯示出來的話，還得設置Local echo屬性，具體位置在 Setup -> Terminal 中。
最后設置好串口通訊所需的各個參數，如：端口(Port),波特率(Baud rate)，數據位長度(Data),有否奇偶校驗，停止位(Stop)等，改變默認設置，更改安裝文件夾里文件即可。

以上便是winwin7給大家分享介紹的串口調試工具Tera Term！
