西門子S7-200PLC編程軟件

西門子S7-200PLC編程軟件是一款專為西門子s7-200系列打造的編程軟件，能夠幫助用戶在脫機離線方式下創建用戶程序和編輯原有的用戶程序等，提供“向導”（組態工具）以使編程工作更為簡單且更自動化， CPU 根據用戶程序控制邏輯監視輸入并更改輸出狀態，用戶程序可以包含布爾邏輯、計數、定 時、復雜數學運算以及與其它智能設備的通信，提高開發的效率！

軟件特色

1、簡單、易學，能夠解決復雜的自動化任務。

2、適用于所有SIMATIC S7-200 PLC機型軟件編程。

3、支持IL、LAD、FBD三種編程語言，可以在三者之間隨時切換。

4、具有密碼保護功能。

5、STEP 7-Micro/WIN提供軟件工具幫助您調試和測試您的程序，包括：監視S7-200正在執行的用戶程序狀態，為S7-200指定運行程序的掃描次數，強制變量值等。

6、指令向導功能：PID自整定界面;PLC內置脈沖串輸出(PTO)和脈寬調制(PWM)指令向導;數據記錄向導;配方向導。

7、支持TD 200和TD 200C 文本顯示界面 (TD 200向導)。

新功能

STEP7?Micro/WINSMARTV2.3和S7-200SMARTV2.3CPU均引入了以下新功能：

1、新CPU型號

S7?200SMART具有四種新的緊湊型串行CPU型號：

CPUCR20sAC/DC/繼電器(6ES7288-1CR20-0AA1)

CPUCR30sAC/DC/繼電器(6ES7288-1CR30-0AA1)

CPUCR40sAC/DC/繼電器(6ES7288-1CR40-0AA1)

CPUCR60sAC/DC/繼電器(6ES7288-1CR60-0AA1)

中文設置教程

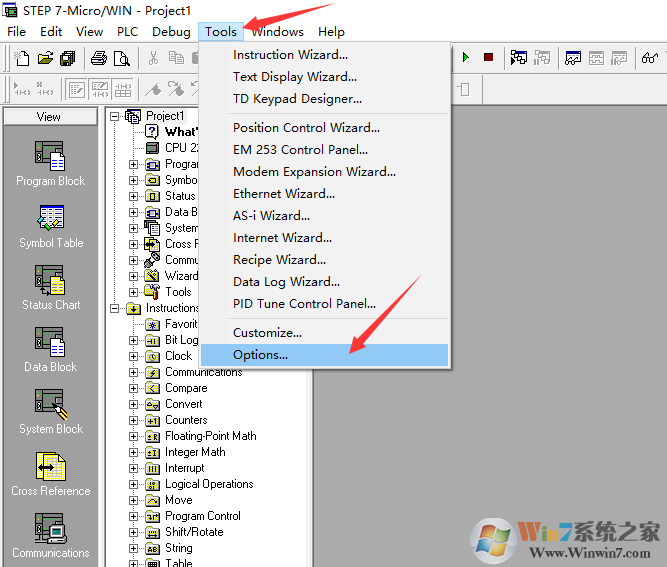

打開軟件，點擊Tools選擇Option..選項

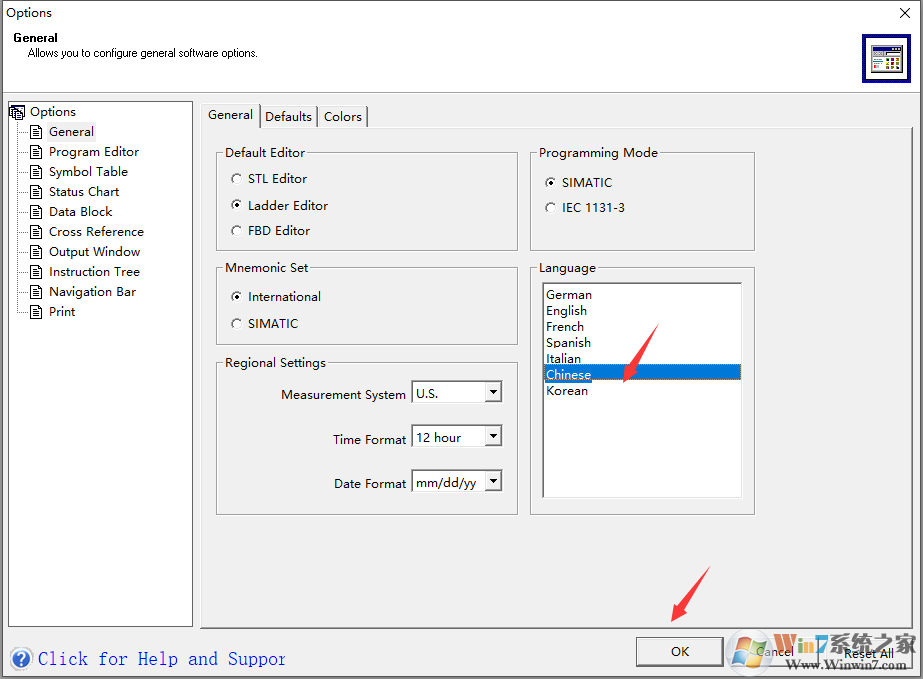

選擇Chinese，點擊ok即可

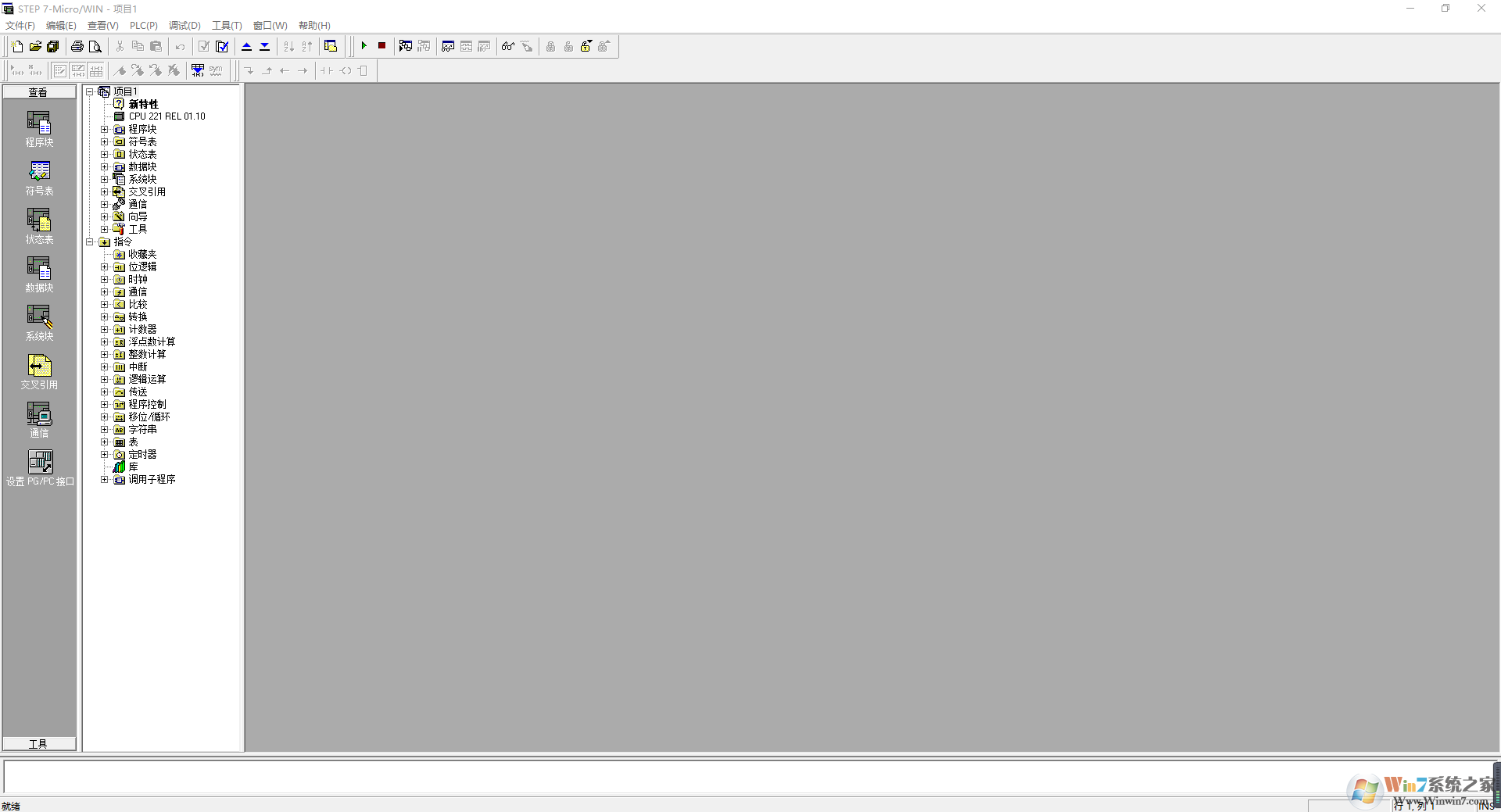

重新打開軟件后軟件既是中文界面

說明

CPUCR40和CPUCR60

S7-200SMARTCPU固件版本V2.3不適用于CPUCR40和CPUCR60型號。

狀態LED狀態

現在，如果強制施加一個值，則所有型號CPU在1Hz時閃爍的都將是STOPLED（在RUN或STOP模式下）。

高速計數器(HSC)

2、HSC新功能包括：

SR和ST型號CPU的HSC數量由四個增至六個。新的CRs型CPU配有四個HSC。

SR/ST30CPU現已針對HSC4使用高速輸入I0.6和I0.7。這意味著SR/ST30CPU比其他SR/ST型號多一個200kHz計數器。

STEP7?Micro/WINSMART支持USB/PPI串行接口

現在可以使用USB/PPI多主站電纜通過以下任意串行端口對所有CPU型號進行編程：

RS485端口

信號板端口

DP01PROFIBUS端口

STEP7?Micro/WINSMART固件更新

現可通過以下任意串行端口將固件更新下載至所有CPU型號：

RS485端口

信號板端口

DP01PROFIBUS端口

3、CPU特性差異

S7?200SMARTV2.3CPU系列包含十二種CPU型號，分為兩條產品線：緊湊型產品線和標準型產品線。CPU標識符的首字母指示產品線，分為緊湊型(C)和標準型(S)。標識符的第二個字母指示交流電源/繼電器輸出(R)或直流電源/直流晶體管(T)。標識符中的數字指示板載數字量I/O總數。新的緊湊型號由小寫字符“s”（僅限串行端口）后加I/O計數進行指示。

CRs型號

CPUCR20s、CPUCR30s、CPUCR40s和CPUCR60s型號與標準CPU之間存在以下差異：

無以太網端口：RS485端口現為編程端口。

STEP7?Micro/WINSMART使用USB?PPI電纜通過RS485端口對CPU編程。

CPU保留一個STEP7?Micro/WINSMART程序員連接。

沒有需要使用以太網端口的CPU指令

不支持數據日志

無實時時鐘

無microSD讀卡器

不提供信號板支持

不提供信號模塊支持

無24V直流傳感器電源

無運動控制

僅支持具有PROFIBUS/RS485功能的HMI

12KB梯形圖內存和8KBV內存

保持性存儲器限制為2KB

無以太網端口

由于CRs型號無以太網端口，因此RS485端口為編程端口。STEP7?Micro/WINSMART使用USB?PPI電纜對CPU編程。現可通過所有串行端口對任意CPU進行編程，包括PROFIBUSDP01模塊。

USB-PPI電纜

CRs型號提供RS485端口作為CPU的唯一編程端口。使用STEP7?Micro/WINSMART和USB?PPI電纜，可以執行以下任務：

上傳和下載程序

監控程序功能

執行固件更新

如果在程序中使用自由端口，連接USB?PPI電纜將強制CPU退出自由端口模式并啟用PPI模式。PPI模式允許STEP7?Micro/WINSMART重新控制CPU。

通信連接

由于CRs型CPU僅支持RS485編程端口，因此CPU始終保留一個STEP7?Micro/WINSMART程序員連接。在HMI的RS485端口中，CRs型CPU仍支持四個連接。

沒有需要使用以太網端口的CPU指令

無法使用在CRs型號中使用以太網端口的CPU指令。CRs型CPU中不可以使用的指令如下所述：

無實時時鐘

CRs型號不含實時時鐘；但CRs型號仍支持時間指令。每次循環上電后，時間均復位為默認時間（2000年1月1日）。如果沒有實時時鐘，則CPU保持時間的精確度受限。

沒有microSD讀卡器或任何與使用microSD卡相關的功能

由于CRs型號不支持microSD卡，因此如果忘記密碼，可通過RS485端口使用復位為出廠默認設置命令。

HMI限定為可通過PROFIBUS/RS485網絡訪問的接口

新CRs型號僅支持以下具有PROFIBUS/RS485功能的HMI：

COMFORTHMI：

SIMATICHMITP700COMFORT

SIMATICHMITP900COMFORT

SIMATICHMITP1200COMFORT

SIMATICHMIKP400COMFORT

SIMATICHMIKP700COMFORT

SIMATICHMIKP900COMFORT

SIMATICHMIKP1200COMFORT

SIMATICHMIKTP400COMFORT

SMARTHMI：

SMART700IE

SMART1000IE

BASICHMI：

SIMATICHMIKTP600BASICCOLORDP

SIMATICHMIKTP1000BASICCOLORDP

MicroHMI：

TD400C文本顯示，4行  使用幫助

窗口指南

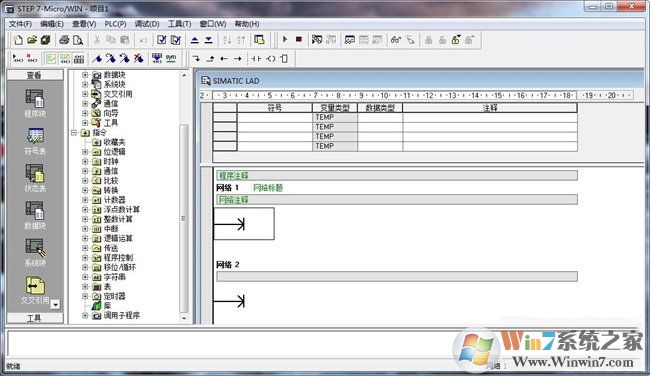

STEP7?Micro/WINSMART是S7?200SMART控制器的組態、編程和操作軟件。一次可將STEP7?Micro/WINSMART的一個實例連接至一個S7?200SMARTCPU。

屏幕區域和元素

STEP7?Micro/WINSMART用戶界面提供多個窗口，可用來排列、編程和監控。請注意，每個窗口均可按您所選擇的方式停放或浮動以及排列在屏幕上。您可單獨顯示每個窗口，也可合并多個窗口以從單獨選項卡訪問各窗口。

①  快速訪問工具欄

②  項目樹

③  導航欄

④  菜單

⑤  程序編輯器

⑥  符號信息表

⑦  符號表

⑧  狀態欄

⑨  輸出窗口

⑩  狀態圖表

?  變量表

?  數據塊

?  交叉引用

菜單功能區

STEP7?Micro/WINSMART顯示每個菜單的菜單功能區。可通過右鍵單擊菜單功能區并選擇“最小化功能區”(MinimizetheRibbon)的方式最小化菜單功能區，以節省空間。

移動窗口

要移動窗口，請單擊窗口框架，然后開始拖動。移動時，會看到定位器符號，它能幫助您將窗口停靠在當前窗口的左側、右側、頂部或底部。還可以在STEP7?Micro/WINSMART用戶界面內使用左、右、上、下定位器符號。可以使用這些符號將窗口停放在STEP7?Micro/WINSMART四個區域中的一個區域內。通過定位器符號移動窗口時，STEP7?Micro/WINSMART會以陰影指示將其拖放到該位置時該窗口的位置。也可將窗口單獨拖放到任何浮動位置。

以選項卡形式顯示多個窗口

要以單個窗口的選項卡形式顯示多個窗口，應將窗口拖動到另一窗口之上。STEP7?Micro/WINSMART然后合并這兩個窗口，每個窗口各對應一個選項卡。
