MSteel結構工具箱(CAD插件)

MSteel結構工具箱是winwin7下載為使用cad的用戶分享的CAD插件，主要支持AutoCAD2006~2020下的版本，用于結構計算，CAD輔助繪圖。這是一款費有好多CAD輔助繪圖功能的插件，如小編常用的可以讓某些圖紙部分顯示或者部分隱藏，或者按顏色顯示或者隱藏，另外還包含了線材優化、一些結構計算用的參數查詢...非常多的功能等你來使用！

AutoCAD插件功能

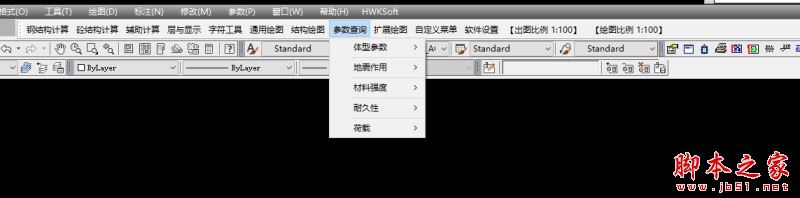

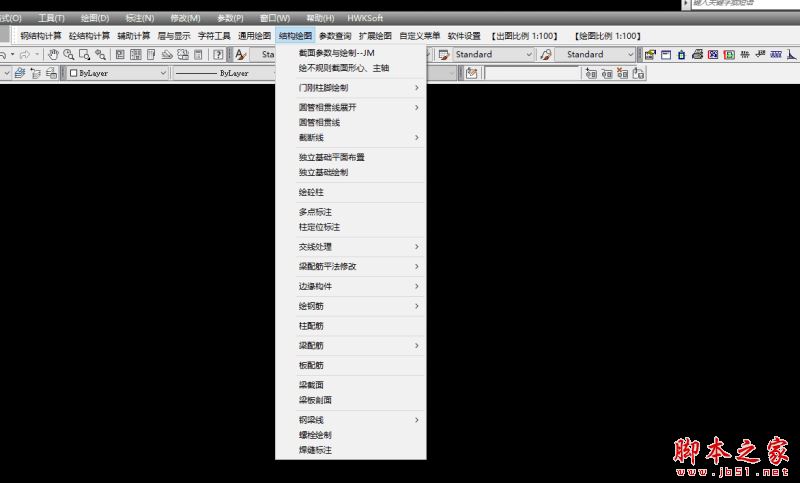

1、結構繪制

2、擴展繪圖

3、鋼結構計算

4、砼結構計算

5、幕墻結構

6、字符工具

7、層與顯示

8、輔助繪圖一

9、輔助繪圖二

10、其他功能

AutoCAD插件使用方法

1、安裝文件“MSteel安裝程序(64位).exe”為自解壓文件，可將該文件解壓;

2、將安裝目錄內文件全部拷貝至所需的安裝目錄下，如“D:\MSteel”;

3、將解壓后的文件里的字體文件MSteel_EN.shx和MSteel_HZ.shx拷貝至AutoCAD所在目錄下的Fonts目錄下;

4、在AutoCAD安裝目錄下尋找acad.rx文件(如沒有，可自建)，將該文件用記事本打開，在里面添加如下幾行：

MSteel的安裝目錄\MSteel2000.ARX

MSteel的安裝目錄\MSteel2004.ARX

MSteel的安裝目錄\MSteel2008.ARX

MSteel的安裝目錄\MSteel2010.ARX

MSteel的安裝目錄\MSteel2013.ARX

 MSteel的安裝目錄\MSteel2015.ARX

 MSteel的安裝目錄\MSteel2017.ARX

 MSteel的安裝目錄\MSteel2018.ARX

 MSteel的安裝目錄\MSteel2019.ARX

例如，如果安裝目錄為D:\MSteel，則在acad.rx里添加如下幾行：

 D:\MSteel\MSteel2000.ARX

 D:\MSteel\MSteel2004.ARX

 D:\MSteel\MSteel2008.ARX

 D:\MSteel\MSteel2010.ARX

 D:\MSteel\MSteel2013.ARX

 D:\MSteel\MSteel2015.ARX

 D:\MSteel\MSteel2017.ARX

 D:\MSteel\MSteel2018.ARX

 D:\MSteel\MSteel2019.ARX

 5 、如需在探索者或天正下使用，可直接在天正或TSSD的系統目錄下尋找acad.rx文件，將該文件用記事本打開，在里面添加幾行，內容同第4步。

GIF功能演示

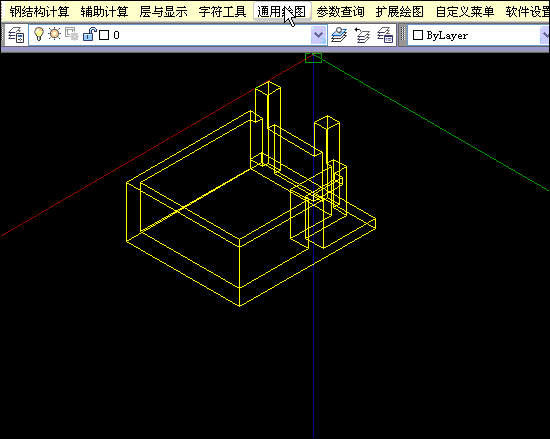

Z坐標歸0

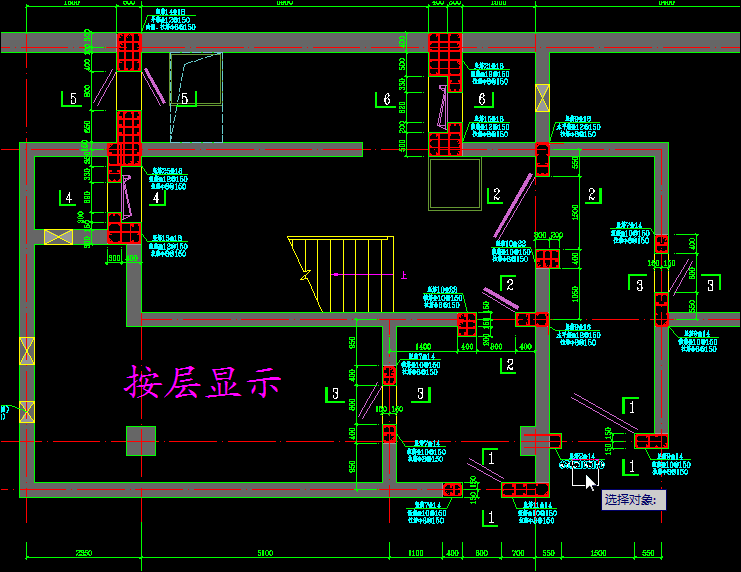

按層顯示

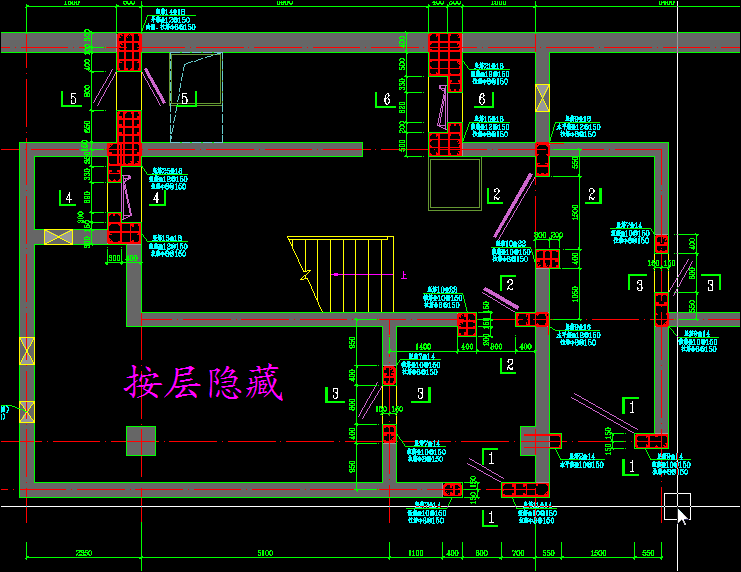

按層隱藏

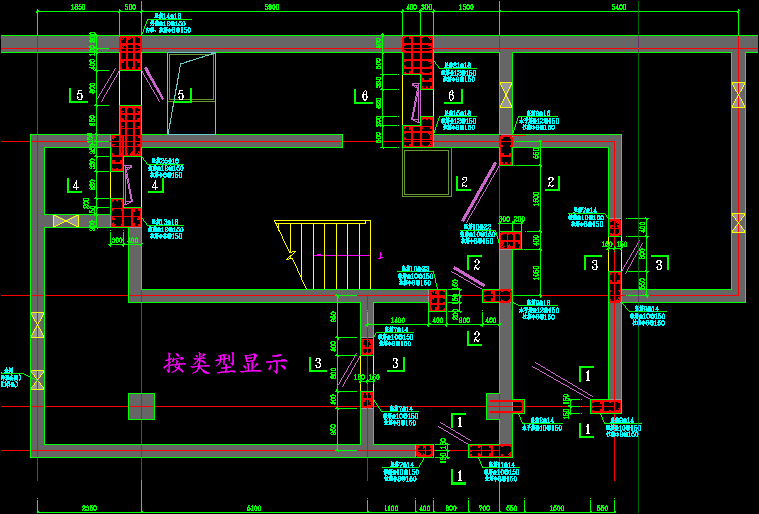

按類型顯示

功能

鋼架結構計算
MSteel構造輔助工具最新版適用截面主要參數查看、計算不規律截面主要參數、焊接計算、地腳螺栓群計算、平穩計算、受扭計算、桁梁計算、實腹柱計算、鋼管混凝土柱計算、柱計算長短指數、鋼管桁架連接點計算、橫著加勁肋計算
MSteel構造輔助工具最新版適用門剛鉸接柱腳計算、門剛接砼柱計算、門剛端板計算、門剛梁柱節點彎曲剛度計算、構件面積、凈重統計分析、鋼板重量統計、統計分析線長

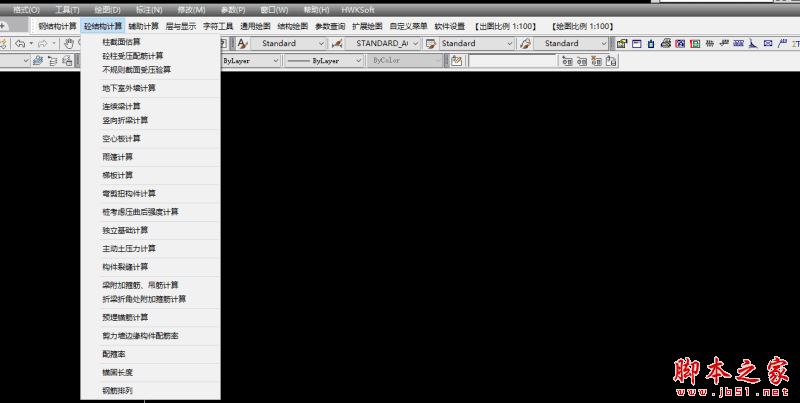

砼構造計算
柱截面估計、砼柱受力箍筋計算、不規律截面受力檢算、別墅地下室墻體計算、桁梁計算、縱向折梁計算、預制梁計算、雨蓬計算、梯板計算、彎剪扭構件計算、樁考慮到壓曲后抗壓強度計算
獨立基礎計算、土壓力計算、構件縫隙計算、梁額外主筋、吊筋計算、折梁折邊處額外主筋計算、預埋件錨板計算、框架柱邊沿構件配筋率、配箍率、鋼筋錨固長度、建筑鋼筋排序

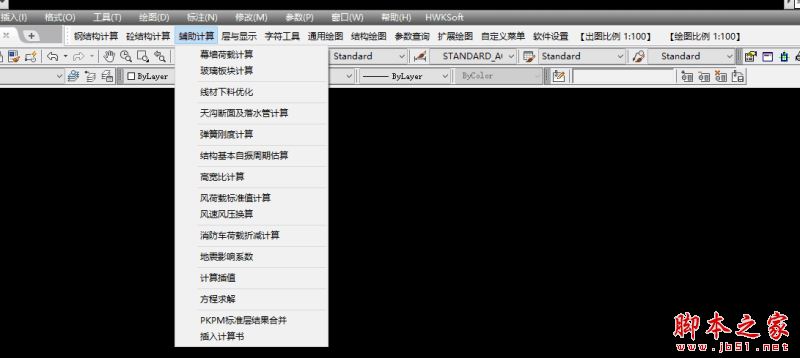

協助計算
建筑幕墻載荷計算、夾層玻璃版塊計算、線纜開料提升、排水溝橫斷面及排水管計算、剛度系數計算、構造基本上自振周期時間估計、高度計算、風載荷指標值計算、風力氣壓轉換、消防車救火載荷折減計算
大地震危害指數、計算插值法、方程求解、PKPM標準層結論合拼
層與顯示
層與顯示、一部分顯示、部分掩藏、按層顯示、按層隱藏、按顏色顯示、按顏色掩藏、按顏色后置攝像頭、層鎖定、層開啟、單面鎖定、單面開啟、涂層批量修改/新創建、涂層全自動變換、涂層切換
添充切換、線形切換、標明切換、設定現階段層、設定現階段標明款式、設定現階段字體效果
