Modscan32調試軟件

Modscan32中文版是一款用于MODBUS調制軟件，把一個或多個MODBUS從站設備通過串口，調制解調器或者網絡連接到電腦上，就可以使用ModScan 讀取和修改數據點。己漢化。Modbus采用主從式通信，日常使用較多的是Modbus RTU和Modbus TCP/IP兩種協議。我司儀表較多為Modbus RTU協議，常用調試軟件為第三方工具M(jìn)odScan32，比較簡單易懂的一款軟件

Modscan32注冊方法

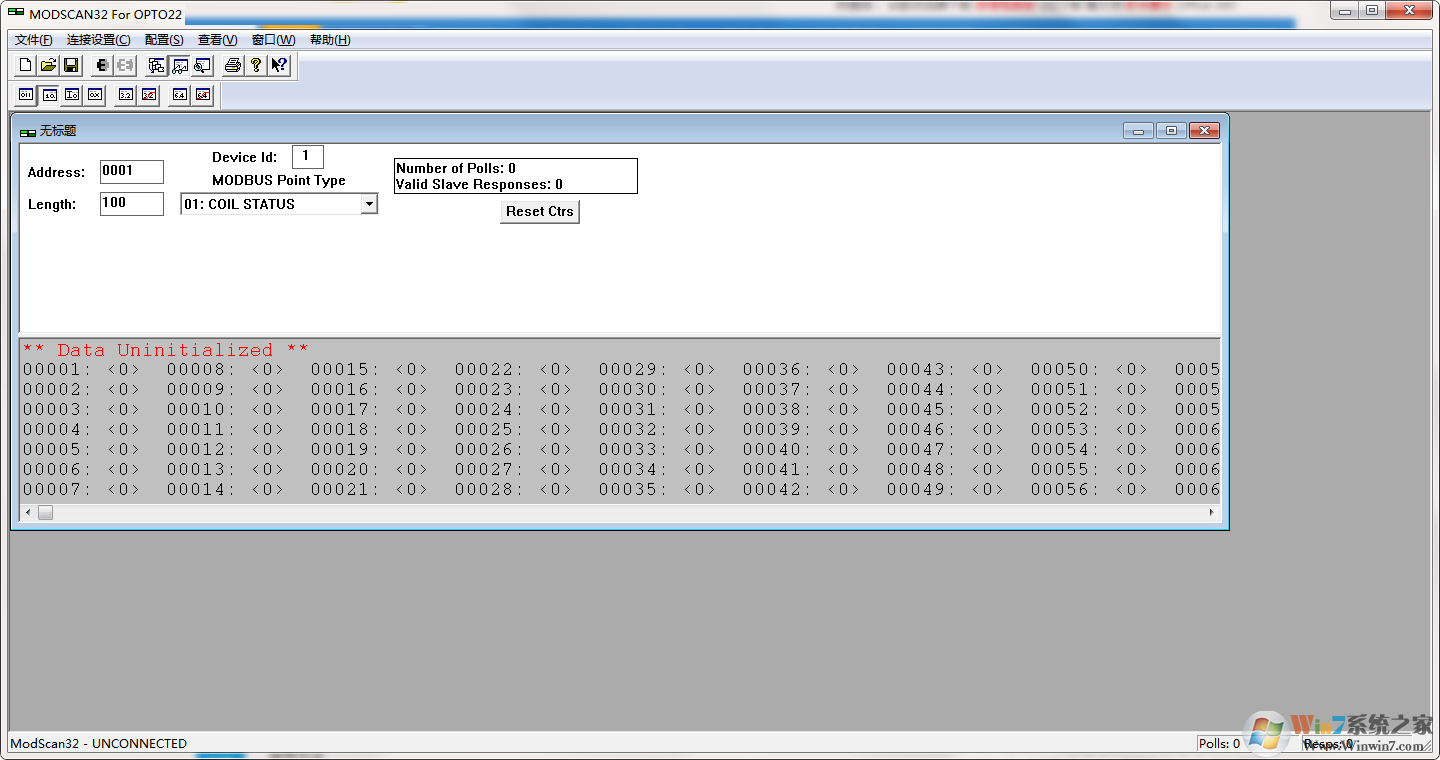

打開漢化版exe之后，會彈出下面的窗口，按照下面的提示進行填寫即可

名稱：OPTO22
公司名稱：APT
Registration：54M53564334L3444

Modscan32功能介紹

（1）標準、開放，用戶可以免費、放心地使用Modbus協議，不需要交納許可證費，也不會侵犯知識產權。目前，支持Modbus的廠家超過400家，支持Modbus的產品超過600種。
（2）Modbus可以支持多種電氣接口，如RS-232、RS-485等，還可以在各種介質上傳送，如雙絞線、光纖、無線等。
（3）Modbus的幀格式簡單、緊湊，通俗易懂。用戶使用容易，廠商開發簡單

注意事項：

1、當通訊接口是串口時需要確定現在具體使用的是PC機的哪個串口。一般情況PC機集成配置 的串口為COM1，通過USB接口擴展的為COM3或COM4（具體機器會有所不同）。

2、通訊參數的選擇要與從站（儀表/設備）中的設置一致，包括通訊速率、數據長度、奇偶校驗和停止位。其中的“rotocol Selection”選擇默認的“RTU”模式。

3、Device Id——從站儀表/設備地址號

4、Address——讀取的起始寄存器地址

5、Length——需要讀取的寄存器個數（一般建議先讀少量寄存器，確認通訊上了之后再批量讀多個寄存器數據。）
