CH341A編程器軟件+驅動

本站為大家提供的是最新版本的CH341A編程器軟件+驅動，而且本站提供的是ch341a編程器軟件VIP版本，免費使用，支持XP/Win7/Win8/Win10系統，下面還提供了教程。

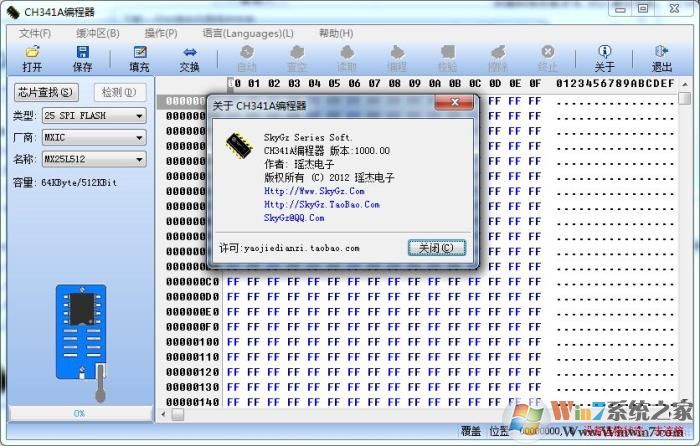

CH341A編程器軟件使用方法

打開編程器軟件使用USB線連接編程器和電腦USB端口，當識別到設備后，再進行相應操作，可進讀取芯片數據、將文件寫入到閃存、支持自動燒錄、數據校驗及擦除等操作。

CH341A編程器軟件使用注意事項

跳線開關功能 說明 請參考下面文字說明.

跳線開關標示

24\25編程模式: P/S跳帽合上.

在線下載 USB轉串口TTL：P/S短路帽斷開

默認發貨跳線開關設為 編程模式

常規應用在編程模式與串口模式切換時, 只要?jiǎng)覲/S跳帽即可。

軟件操作注意事項:

1. CH341A.EXE 24\25編程器軟件中, 檢測功能僅屬于輔助功能, 由于部份芯片的數據手冊找不到,

無法得到對應芯片的標識廠商\芯片ID的信息, 才造成此功能未能完善, 所以有部份芯片是無法檢測出的,

所以說檢測功能的準確性也并非百分百.

2.有關檢測識別錯誤問題(指MX25L6445識別為MX25L6405之類), 例如MX25L6405和MX25L6406,MX25L6445,

三個型號的芯片設備號都是相同的, 所以就導至誤識別.

3. 當檢測目標芯片為 "Unknown", 并不代表編程器不能燒寫. 可通過手動選擇芯片進行燒寫操作.

如芯片列表中沒有對應型號, 可直接選擇接近的型號\品牌, 即選擇相同的容量即可.

其中 廠商 一項中有 "COMMON", 代表通用.各種品牌芯片的編程指令都是一樣的(SST和ESMT除外).

所以在軟件中型號\品牌只能算得上是一個稱呼, 只要選對了芯片容量,

即可直接燒寫操作(SST和ESMT除外).

4. 如芯片列表中, 沒有你所需要的型號時, 可在 廠商 一項選為 COMMON, 然后選擇你相應芯片的容量即可.

5. 當檢測信息內容的最后四行都是顯示$FF, 說明芯片引腳未正常與測試座完好接觸, 請檢查是否放反芯片或虛焊等.

6. 如碰到使用"自動"按鈕燒寫芯片時, 出現提示"寫操作超時失敗!"的錯誤信息. 這時應改用手動操作,

點擊"擦除"完成后, 需要等上十幾秒, 再點擊"編程". (原因1可能是個別芯片兼容問題, 讀寫要等待間隔一斷時間;

原因2芯片引腳與編程器測試座接觸不好, 導至芯片無響應電腦發出的指令).

7.在讀寫操作過程中, 不建議你再進行其它操作(如瀏覽網頁\QQ\下載等), 可能會造成讀寫數據失誤, 造成數據校驗失敗.

CH341A編程器軟件軟件安裝

1、在本站下載該驅動壓縮包，并解壓

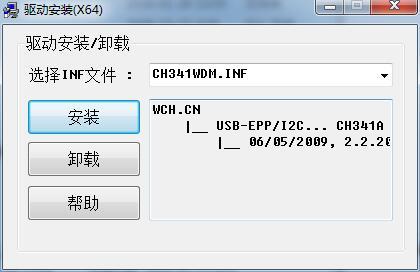

2、雙擊運行文件夾中的“驅動非常重要 雙擊此安裝.EXE”進行安裝
