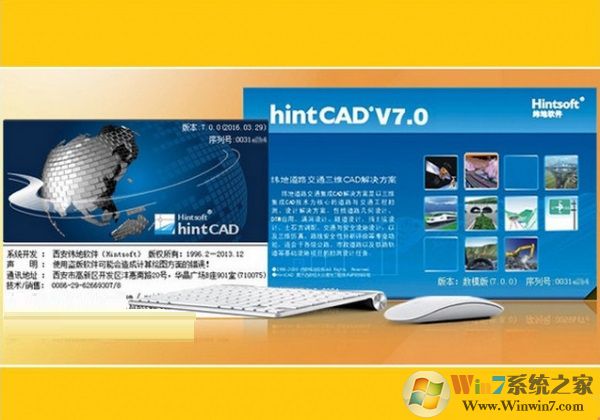

緯地7.0三維道路CAD系統

緯地軟件是一款功能十分強大的道路設計軟件，它需要搭配AutoCAD使用，廣泛支持公路路線設計、互通立交設計、三維數字地面模型應用等。緯地三維道路cad設計系統能夠動態交互式完成公路路線的模擬，完美適用于各類城市道路、廠礦道路等路線設計。緯地是一套路、橋、隧、涵、墻、土方、仿真、交通、地質多專業集成的三維CAD解決方案; 同時支持多國標準和規范體系;同時滿足多種語言和多種型式的圖表成果要求;同時滿足公路、城市道路與軌道(鐵路)多專業設計需求;同時適用于公路、市政、水電、牧林、廠礦、煤炭等多行業與領域。緯地CAD一套可服務于道路工程全生命周期與應用的集成CAD解決方案(數字公路平臺系統)。

緯地軟件功能：

1、在設計導向功能中，緯地7.0官方版超高加寬自動計算后，增加了顯示紅色字體以提醒用戶注意的功能，用戶可以相應地檢查、審查或修改過渡段的設置。
2、在設計導向中，系統自動計算超高加寬過渡段，進一步優化了超高加寬過渡段計算數據結果的復制功能
用戶可以將部分或全部計算數據復制到緯度數據編輯器、記事本或寫字板中進行審核和檢查。
3、優化了支擋結構處理的擋墻段設置功能。
當設置擋墻段的起止樁號時，系統會在擋墻設計文件中的擋墻名稱前自動增加起止樁號，讓用戶一目了然地看到擋墻設置的位置和長度，而無需在其他位置查看擋墻布置的起止樁號。
4、在路基兩側設置護欄時，需要加寬路基的局部段落。考慮到護欄一般設置在高填方邊坡的位置，系統增加了一級填方邊坡可設置平坡（坡度為0，坡高為加寬值）的功能，即在填方邊坡分段數據中設置護欄位置的路基加寬數據。
5、根據樁號范圍“輸出曲線元素表”的功能，在“表”菜單中增加。
使用此功能，用戶可以選擇不同風格的曲線元素表，并指定所需曲線元素表的起止樁號范圍，系統自動輸出指定范圍的曲線元素表。方便用戶在其他設計中呼叫曲線元素表。
6、在“輸出直曲轉角表”的功能中，增加了指定樁號范圍內輸出直曲轉角表的功能，以滿足部分項目自動輸出表的要求。
7、在“輸出技術指標表”的功能中，增加了指定樁號間隔分段輸出經濟技術指標表的功能，以滿足部分項目自動輸出表的要求。
8、改進了直曲轉角表的模板，使直曲轉角表中較長的斷鏈樁號信息能夠自動更換并完全顯示。
9、緯度安裝目錄中增加了“兩列樁號用地坐標表”和“三列樁號用地面積表”兩種用地表模板。用戶可以在輸出逐樁用地表之前，在圖框表模板設置中指定所需的用地表模板，輸出滿足各自需求的用地表樣式。對于路線較長的逐樁用地表，如果每頁排列兩列或三列樁號，可以節省大量紙張。
10、加強“緯度項目中心”功能，增加項目中心數據和excel電子表數據可以復制功能，可以復制項目中心數據直接粘貼到excel表編輯，也可以選擇復制excel電子表數據直接粘貼到緯度項目中心的相應數據欄。未來，緯度項目中心的功能將繼續得到加強和改進，并逐步完全取代項目管理器。
11、對于平面圖、縱截面圖和橫截面圖的文本標記，系統增加了自動標記windows系統自帶的宋體、黑體等truetype字體的支持。用戶可以在項目管理器屬性欄的“圖表英文字體”中選擇所需的truetype字體(此時“圖表中文字體”的設置自動無效)，然后進行繪圖操作。注:對于圖框文本標簽的字體設置，可以打開圖框模板進行編輯和修改。
12、在橫截面設計(測試版)中，增加了編輯和添加“邊溝、排水溝、截水溝”部件的功能。用戶可以根據實際尺寸繪制的各種類型的邊溝、排水溝、截水溝截面圖設置為橫截面部件，然后在標準橫截面或樁橫截面左右側設置不同類型的邊溝、排水溝和截水溝，使實際設計的邊溝、排水溝和截水溝截面型式可以在橫截面圖中自動批量繪制。
13、在橫截面設計(測試版)中，增加了分離路基處理的功能。通過操作命令“hdm_fllj“指定位于當前橫截面的相鄰項目和側（左或右），系統可以自動繪制相鄰項目的路基橫截面，并自動切割兩個路基交叉的邊坡，完成分離路基的合并。
14、完善了CAD2006以上版本平臺的“批量打印”功能，消除了尺寸單元自動從毫米到英寸，導致批量打印無法正常完成的問題。并增加了打印預覽第二頁圖紙的確認步驟，以確保批量打印能夠正常完成。
15、改善了排水溝與擋水堰之間的平臺繪制問題。帶擋水堰的排水溝外平臺將根據用戶設置的寬度和尺寸繪制，避免了平臺延伸到地面線后繪制擋水堰的問題。
16、系統根據用戶輸入的斜交角度和斜支距，完善了“坐標高程”工具的“點坐標”功能，計算了標記目標點的平面坐標。
17、更新和完善了“縱斷數據輸入”的查看和瀏覽功能。除了拖動滑動條進行數據瀏覽和檢查外，用戶還可以通過滾動鼠標滾輪輕松瀏覽所有縱斷面數據。
18、編輯和修改功能進一步優化了“縱斷數據輸入”。用戶可以通過鼠標點擊選擇任何樁號或高程進行編輯和修改。修改后的數據欄改為綠色顯示，以提醒用戶該數據屬于修改后的數據。
19、根據用戶反饋，平面圖中的曲線元素表和字體略小。此次升級調整了曲線元素表的大小，使系統自動輸出的平面圖更加合理美觀。消除了用戶手動縮放逐個平面圖的曲線元素表的繁瑣。
20、進一步提高平面交點數據文件中坐標、直線長度等數據的計算精度，將數據計算精度提高到8位小數，以滿足部分用戶對數據精度的更高要求。

緯地軟件新版特色：

新增交點智能設計模塊及功能，提供數字模板
1.基于緯地原有的平面布線和曲線單元技術，開發和增加了全新的路線交點智能設計功能，增加了拖動、平移、旋轉、復制交點和各種曲線元素的功能。用戶可以通過CAD中路線平面交點和各元素的靈活拖動操作，實現各種復雜交點路線的布局任務，支持多點虛交；
在上述操作中，系統實現了圖形與參數之間的聯動功能，用戶可以直接修改圖形中各交點元素的參數，R、A、l等實現對元素的精細化設計；也可將CAD“實體特性窗口”界面集成起來，實現對各元素的實時修改和調整；
3.添加“平面交點要素表”功能。開發“平面交點要素表”與平面線位圖的實時聯動功能。當用戶編輯修改“圖”或“表”的項目時，系統會自動實現兩者之間的相互自動更新，保證路線位置與結果表之間的對應關系；
4.在智能布線過程中增加鍵盤的“微控”功能。通過鍵盤按鈕操作，用戶可以快速整理路線參數，使智能布線功能靈活隨意拖動，精確微控整理；
新增“交點智能設計”與原有智能布線既有功能完美結合，用戶可在導線、交點設計方法和曲線設計方法中隨意切換或組合使用。
增加了縱斷面智能設計模塊和功能，數字模板提供
1.基于緯地智能布線技術的新“縱斷面智能設計模塊”支持純圖形路線縱斷面設計功能，用戶可以通過簡單的“插入”、“刪除”、“拾取”等命令可以隨意添加變坡點，然后通過直接動態拖動變坡點、豎曲線和各要素點，可以靈活實現縱斷面拉坡和優化設計任務。該功能實現了從參數設計到圖形設計的重大突破，可以大大提高設計效率；
系統可以實現拉坡圖與縱坡參數的聯動功能，用戶可以直接修改圖形中各邊坡段的元素參數，R、T、I等實現了對元素的精細設計；也可通過在CAD“物理特性窗口”界面集成，隨時對各個元素進行修改和調整；
3.增加“斜坡元素表”功能。開發“斜坡元素表”與拉坡圖的實時聯動功能。當用戶編輯修改“圖”或“表”的某一項時，系統會自動實現兩者之間的相互自動更新，保證斜坡、豎曲線與結果表的對應關系；
4.增加橋梁、涵洞、標高控制點等輸入和編輯功能。在“縱坡元素表”的欄目中，在動態拉坡設計過程中實時顯示并提示每個控制點；
新增平面交叉專業設計模塊及功能，提供專業版本及數字模板
1.實施新版《公路路線設計規范》，2016版加強公路“平面交叉設計與渠化設計”相關規定。在原平面交叉口立面設計功能的基礎上，增加了“平面設計、立面設計、成果繪圖”等功能，支持“十字、X型”、T型、Y型、結合平交口等多種平交口設計任務，提供完整的設計功能，同時支持城市道路與普通公路項目的平面交叉；
2.該模塊具有右轉車道設置的特殊功能，包括轉角參數設置和加寬參數設置。轉角參數設置分為三種方式:單弧、雙弧和三弧。加寬參數設置包括進出口加寬設置和加寬風格:平行、平行-無倒角、直接三種方式；該模塊還具有專門的設計功能，如左轉分隔帶、偏轉島、三角分流島等。，為平面交叉“渠化設計”提供快捷工具；
3.該模塊增加了新的繪圖功能，可以自動繪制平交口“平面設計圖、左轉分隔帶、分流島等構件布局圖”和相應的“坐標表數據表”。；
4.該模塊增加了一種新的模板設計模式。用戶可以將現有設計保存為標準模板，通過“新建、刪除、修改模板”等操作。類似的項目可以隨時修改和應用，可以大大提高典型平交口的設計效率；
增加“樁號與平交口圖形名稱”的相關功能，實現對一條道路上多個平交口的設計與管理等；
增加自動提取路線數據的功能，即自動一條道路的寬度等數據信息，作為平交口設計的基礎；
7.基于BIM技術的新增“平交口3D模型輸出”功能，不僅為平交口排水設計提供了依據，還能與整個路線3D模型精確拼接，實現道路全3DBIM提交。
改進和增強基于BIM的路線3D設計和BIM自動建模功能，提供數模版本
改進數字地面模型、DTM模塊架構，進一步提高處理大量DTM數據構網、建模和運算的效率；
提高對“三維激光掃描數據”的自動提取方式，直接支持各種激光掃描硬件設備輸出的“LAS”數據格式；
改進道路主體建模和輸出過程，提高大規模數字地面模型的輸出、剪裁、拼接速度；
4.改進和優化“基于DTM的路線三維互動優化設計”的技術和功能，細化三維瀏覽視口中的橋梁、隧道等模型，提高平縱橫設計視口與三維模型瀏覽窗口的實時關聯速度，使基于BIM的道路三維動態設計功能更加高效流暢；
5.響應工程行業BIM技術發展的需要，包括路基、路面結構層、邊坡、邊溝、護欄、標線等自動精確建模功能。，進一步優化完善道路主體工程，增強橋梁、隧道等自動建模能力，提高一鍵輸出整個道路工程BIM模型的效率。

緯地7.0支持哪個版本的cad？

維地7.0支持現售的所有CAD版本，只不過要注意的是CAD的版本是32位還是64位，需要你對應安裝相應的維地版本。
