proteus單片機仿真軟件

Proteus是一款電子電路仿真軟件，由英國Labcenter Electronics公司開發和發布。它可以模擬各種電路，包括模擬電路、數字電路、微控制器等，支持多種元器件和器件模型，可以進行電路布局設計、電路仿真分析和PCB布局設計等。Proteus具有友好的用戶界面和強大的仿真功能，廣泛應用于電子工程師、教育機構和研究機構等領域。Proteus軟件分為兩個主要模塊：ISIS和ARES。ISIS模塊用于電路圖設計和電路仿真，ARES模塊用于PCB布局設計和制造。除了這兩個模塊外，Proteus還提供了許多其他功能，例如虛擬示波器、虛擬信號發生器、虛擬頻譜分析儀等。這些功能使得Proteus成為一款全面的電子電路設計和仿真軟件。Proteus支持多種元器件和器件模型，例如晶體管、電容、電阻、集成電路、傳感器、舵機等。用戶可以自定義元器件模型，或者從Proteus庫中選擇已有的元器件模型。Proteus還支持多種電路分析方法，例如直流分析、交流分析、數字分析、傅里葉分析等。Proteus是一款強大的電子電路仿真軟件，具有友好的用戶界面和豐富的功能。它可以幫助電子工程師、教育機構和研究機構等快速設計和測試電路，提高工作效率和設計質量。

proteus8.9安裝過程

1、安裝前先關閉殺毒軟件和360衛士，注意安裝路徑不能有中文，安裝包路徑也不要有中文。

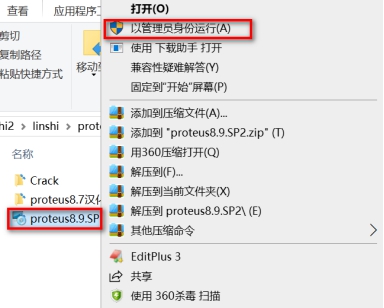

2、解壓安裝包，以管理員身份運行安裝程序。

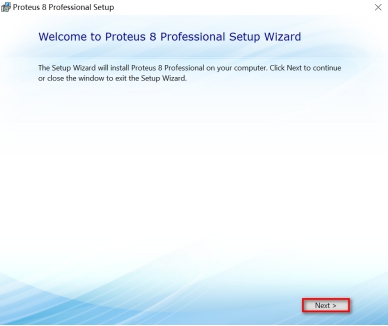

3、點擊“NEXT”。

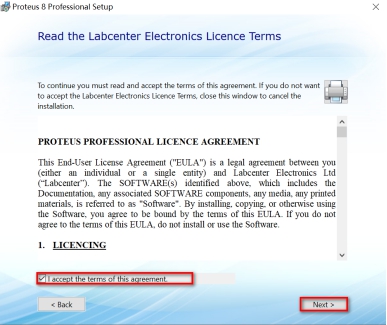

4、勾選“I accept the terms of this agreement”，然后點擊“NEXT”。

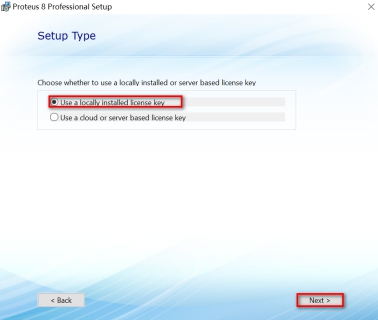

5、選擇“local installed license key”，然后點擊“NEXT”。

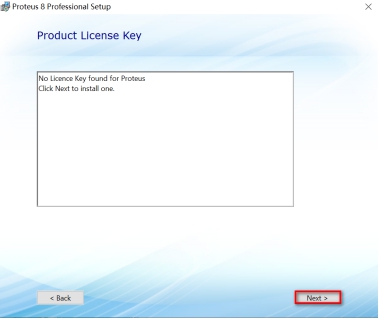

6、點擊“NEXT”。

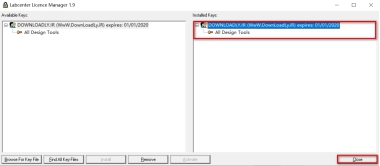

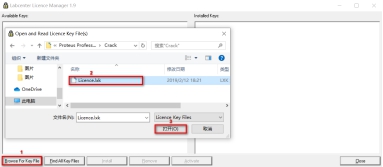

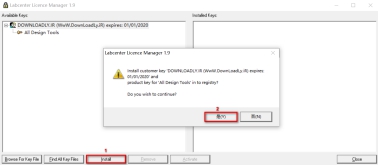

7、點擊Browse for key file，然后選擇安裝包中的 license.lxk文件，然后點擊“打開”，如下圖所示：

8、點擊“Install”。

9、點擊“Close”，如winwin7分享的截圖：

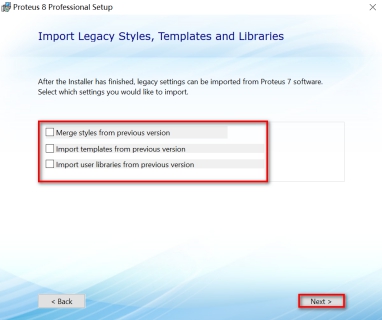

10、根據需要選擇以下三項，一般默認不選，然后點擊“NEXT”。

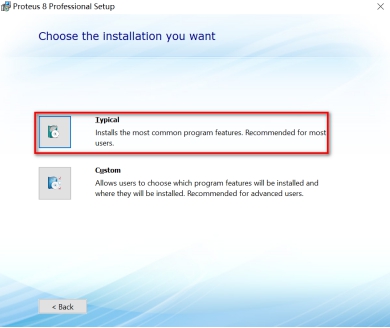

11、選擇“Typical”，一般不建議安裝在其它路徑（也可以選擇custom進行自定義安裝，注意安裝路徑不要有中文）。

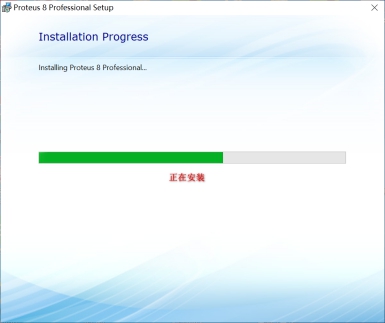

12、正在安裝的界面。

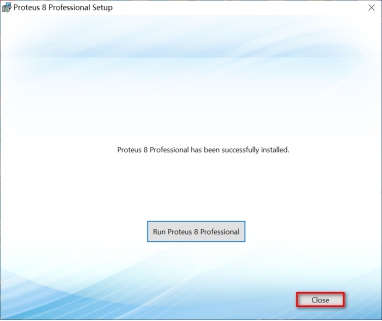

13、點擊“CLOSE”。

14、打開安裝包中的Patch.exe，這時不會有什么界面彈出，稍等一會兒就可以。

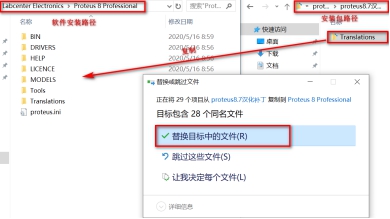

15、將安裝包中的漢化補丁中的Translations文件夾復制到軟件安裝位置，替換原文件（軟件默認的安裝路徑C:\Program Files (x86)\Labcenter Electronics\Proteus 8 Professional）。

16、最后就可以打開Proteus軟件了。

proteus8.9使用教程

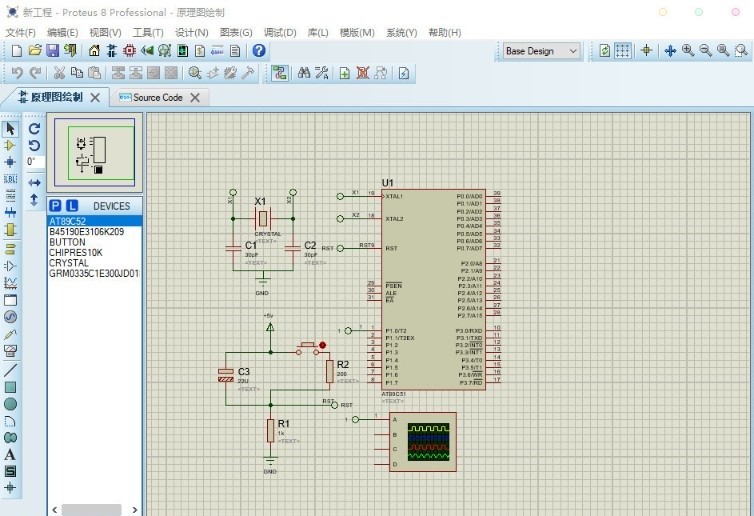

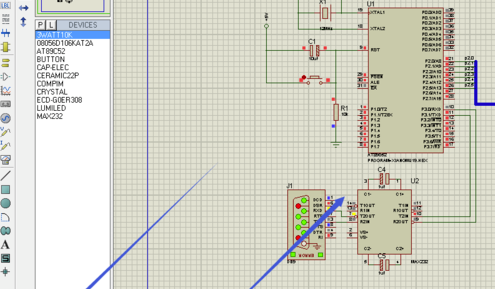

1、打開需要仿真的proteus圖

雙擊桌面上的proteus圖標，打開需要進行仿真的仿真圖，該處以此舉例。

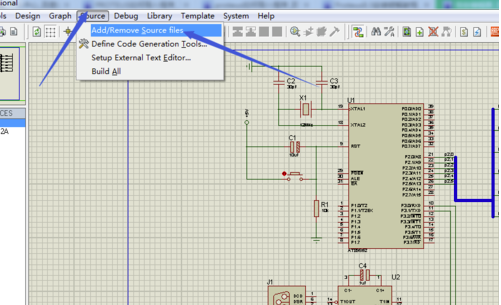

2、選擇sourse

選擇上端的sourse菜單，并選擇add/remove sourse file...,d。

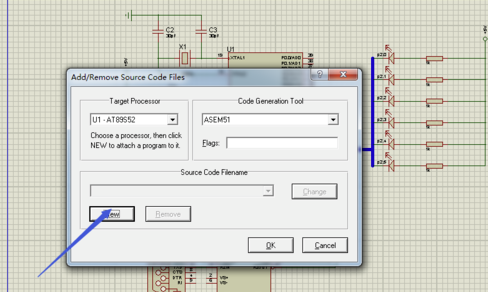

3、選擇文件

點擊圖示中的new，將文件導入框中，如圖所示，便可以進入尋找文件窗口。

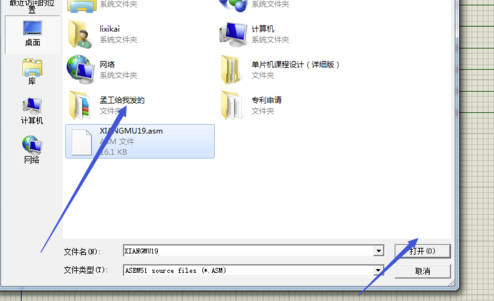

4、選擇asm文件

彈出圖示對話框中后，便可以選擇自己所需要的asm文件，一般都事先將asm文件準備好。

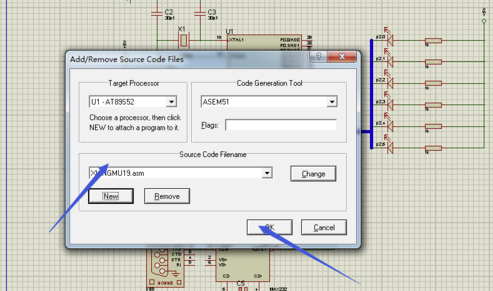

5、文件導入成功

當框中出現文件時，便可以點擊下側的菜單命令，這樣文件將被導入成功。

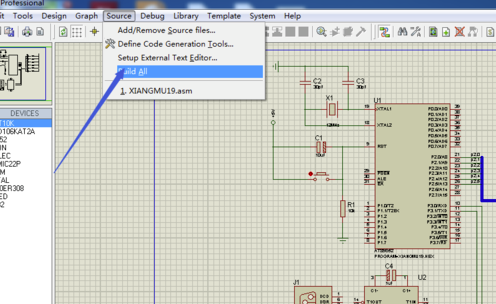

6、編譯程序

當程序導入后，點擊sourse中的編譯命令，便能夠對程序進行編譯。

7、仿真運行

當程序編譯完后，便可以點擊左下角的小三角，直接運行程序進行仿真，如圖：

proteus亮點

1、支持16個銅泊層，2個絲印層，4個機械層(含板外)，10nm分辨率，隨意放置。

2、原理圖設計完成后，一鍵即可進入pcb設計環境，實現從定義到產品的完整設計。

3、前沿自動布局/布線功能，根據自動布線器的形狀集成，適用于設備的自動/人工布局。

4、該系統提供了大量的3D包裝庫，還可以在手機上建立新的3D包裝，也可以從第三方工具進口。

5、能導出多種格式文件，包括Gerberx2、Gerber/excellon、ODB、MCD。

proteus優勢

1. 全面的模擬功能： Proteus具有廣泛的電路設計和模擬功能，可以模擬數字和模擬電路、微控制器、傳感器、電機驅動器等。

2. 輕松的電路設計： Proteus具有直觀的電路設計和仿真界面，用戶可以輕松地設計和仿真電路。

3. 省時省力的電路測試： Proteus可以大大縮短電路測試時間，因為用戶可以在計算機上模擬電路，而不必花費大量時間和成本制作物理電路原型。

4. 靈活的仿真選項： Proteus提供了多種仿真選項，包括電路仿真、PCB仿真、虛擬儀器仿真等，使用戶可以根據需要選擇最適合的仿真方式。

5. 強大的PCB設計工具： Proteus具有強大的PCB設計工具，可以幫助用戶設計高質量的PCB電路板，包括布線、元件布局、印刷等。

6. 大量的元件庫： Proteus擁有廣泛的元件庫，包括數字和模擬元件、微控制器、傳感器、電機驅動器等，用戶可以輕松地在設計中選擇需要的元件。

7. 良好的兼容性： Proteus可以與其他常用的電路設計和仿真軟件兼容，例如Altium Designer、Eagle等，用戶可以輕松地導入和導出電路設計文件。

8. 具有教育和培訓價值： Proteus廣泛應用于電子工程教育和培訓領域，可以幫助學生和工程師學習和理解電路設計和仿真的基本原理。

以上便是WinWin7小編給大家分享介紹的proteus單片機仿真軟件！
