SuperWorks電氣CAD繪圖軟件

WinWin7小編給大家帶來的電氣CAD繪圖軟件是一種專門用于電氣工程設計和繪圖的計算機輔助設計軟件。它具有功能強大、操作簡便、靈活多樣的特點，廣泛應用于電氣工程設計、配電系統規劃、電力系統仿真等領域。電氣CAD繪圖軟件可以實現電氣工程設計的各種繪圖功能，包括電氣線路圖、電氣布線圖、接線圖、電氣設備圖等。通過該軟件，用戶可以輕松繪制出精確、清晰的電氣圖紙，并且可以根據需要進行修改和調整，提高繪圖效率和準確度。電氣CAD繪圖軟件不僅提供了豐富的繪圖元件庫，包含了各種電氣設備、元器件的符號和標識，還支持自定義元件庫，可以根據實際需要添加、修改和刪除符號，滿足不同項目的繪圖需求。電氣CAD繪圖軟件還具備自動連線、自動編號、自動標注等智能化功能，可以快速完成線路連接、編號和標注的工作，減少了手動繪圖中的繁瑣操作，提高了繪圖效率。電氣CAD繪圖軟件還支持與其他設計軟件的數據交互和共享，可以導入和導出不同格式的文件，包括DWG、DXF、PDF等，方便與其他軟件進行協同設計和文檔交流。

電氣CAD繪圖特色

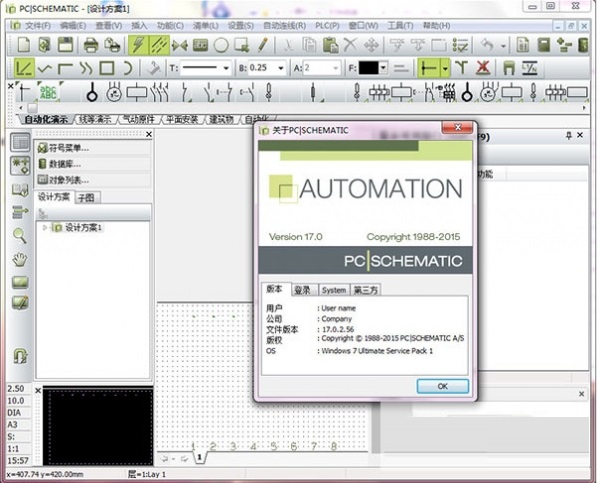

PCSchematic這是一個基于Windows環境的CAD程序，其目的是用于生成電子和電氣類安裝項目規劃和設計。這是一個面向項目的程序，這就意味著有關這個項目的所有零部件(parts)都包含在同一個文件中：電氣方框圖(Electrical diagrams)、布線圖(mechanical layouts)、目錄表(tables of contents)、零部件清單(parts lists)、終端設備清單(terminals lists)、可編程邏輯單元清單(PLC lists)等等，以及其它各種類型的清單。如果同時有幾個項目存在，你可以在各個項目之間進行相互拷貝。

新功能介紹

一、設置菜單

11 在設計方案數據和頁面數據中，刪除未使用的數據字段

12 指針/屏幕 – 參考點

13 數據庫設置，改動和新位置

14 基本菜單

141 顏色

142系統顏色

143 自定義顏色

144 使用基本顏色，自定義顏色和其它顏色

二、可讀性

21 參考點和它們的可見性

211 工具欄中的參考點

212 查看參考點的快捷鍵

213 機械頁面中的細線

214 柵格點

215 接線端子外部標記

三、元件向導

31 元件種類

32 創建跳線

33 創建導線

34 創建導線槽

35 創建電纜

351 電纜附件

36 可以輸入數據/編輯所有選擇的數據字段

37 可以使用符號生成器來創建原理圖符號

38 訪問 SQL 實現在數據庫中多項編輯

四、數據庫

41 新的數據字段

42 在數據庫中輸入新的語法

43 數據庫設置 – 單獨標簽中的附件

44 數據庫設置 – 元件向導中的其它字段

45 在數據庫中搜索元件

46 自動導入數據庫更新

五、在機械頁面上更新符號

六、元件附件

61 附件來自三個類別

611 固定附件

612 可選的機械附件

613 可選的電氣附件

614 數據庫中的附件的語法

62 添加附件到元件

621 添加機械附件

622 機械頁面中的機械附件

623 如果附件也有附件

624 添加電氣附件

625 機械頁面中的電氣附件

626 擴展的清單標準

七、參考指示

71 查看設計方案中的所有參考指示

72 如何使用參考指示

721 設置

73 創建參考指示

731 添加額外的指示

732 輸入新的指示

733 導入參考指示

74 樹狀結構

741 顯示元件

75 選擇選項模塊

八、導出為 DWG 格式的新功能

九、安裝和更新的新安裝模式

十、軟件許可

十一、其它

111 版本 17 沒有在 Windows XP 上測試

112 從符號生成器直接訪問編輯符號模式

113 打印機對話框中的更多選項

114 數據清單添加到章節頁面

115 活動的層和層的分組

116 選擇名稱 – 現在也出現在線命令中

117 對象列表中有數據的線

118 編輯符號中顯示當前路徑

119 設置用戶初始視圖

1110 加入信號位于右鍵菜單中

1111 用于從模板創建器打印標簽的額外選項

十二、Pcschematic A/S 的新產品

121 Pcschematic 服務

122 Pcschematic Panelrouter

電氣CAD繪圖軟件功能

1、大量的IEC標準標記

電氣CAD繪圖工具簡體中文版應用標準IEC標志制作自動化技術、組裝、流體動力學/汽體結構力學及其流程表。此外，還有許多PLC、傳感器、智能變送器、智能建筑組裝、計算機與通信、報告組裝及其平面設計圖標記。它還可以很容易地建立一些自定義的標記，并自動參與到符號庫中。

2、Pcschematic元器件數據庫系統

在Pcschematic中，可以建立自己的組件數據庫系統。一些行業領先的組件經銷商長期以來一直在手機中擁有自己的組件數據庫系統，主要包括EAN序號、敘事、供應商和成本等信息內容。該數據庫系統中的每個組件都有其電氣設備和外觀標記。有了這些數據庫系統，就可以輕松快速地繪制電路原理圖和安裝施工平面圖，并列出詳細信息。Pcschematic有自己的數據庫系統。您也可以使用Oracle或Access等軟件與PCSCHEMATicautomation建立聯系，因為它使用ODBC（開放式數據庫系統互接）插座。該數據庫系統可集成為公司數據庫的一部分。

3、子圖功能，模塊一鍵生成新項目

您可以很容易地建立子圖，包括獨立設計數據庫。同時，您可以很容易地將子圖拖到項目中。當拖動子圖時，可以選擇必須導入標記的數據信息。該功能稱為模型數據控制模塊拖動。根據這個子圖功能，您可以自動建立一個超過1000頁的建筑項目。

4、所有自動升級的細節

在Pcschematicautomation中，可以設計自己的零部件或部件明細、接線端子排列明細、PLC明細、電纜明細、標識、連接明細和目錄表。這個細節可以自動升級，每個項目都是項目的一部分。這個細節可以作為新項目頁面或客戶定義的文檔。它們可以很容易地導出到其他系統中，比如作為采購文件。

5、智能參考標志

在Pcschematicautomation中，可以在工程、頁面和區域標記上自動分配器件的參考號。在網頁或區域上放置一個標記后，標記自動分配一個參考號，然后一鍵生成元件參考細節。

組件參考號編寫后，程序流程將按順序再次編輯參考號，甚至在區域或網頁上復制標記后，設備參考號將自動重命名。

6、智能工程結構

您可以為每個項目建立相應的項目結構，可以單獨建立項目表格和詳細信息，也可以復制所有以前的項目結構。

7、DWG/DXF導入和導出AutoCAD文檔

能夠鍵入或導出DWG/DXF格式。自然，只有彼此的程序流程才能處理一部分，才能互換。

8、插入OLE目標

OLE目標可以插入工程頁面，因此，您可以在OLE目標中用Word或Excel的操作方法建立模型。

9、PLC插口專用工具

它可以與PLC和測量儀器建立通信連接。當來自PLC的數據波動時，數據圖表中的相關數據會自動更新。PC|SCHEMATIC絕對開放，方便設計適合自己應用軟件的自然環境。

10、互聯網

為了充分考慮許多用戶的工作實踐，Pcschematic擴展了手機軟件在互聯網層面的功能。例如，它提高了文檔的安全性和互聯網授權協調能力。

適用于不同國家的語言和識別符。目前，手機軟件有多語種版本號，如中文簡體、中文繁體、英語、丹麥語、達語等。同時，您還可以獲得相應的電子文件指南。手機軟件還支持許多其他字段名稱，如德語、葡萄牙語和波羅語的海洋識別符。此外，手機軟件還具有改變新項目單詞的功能。如有必要，可以很容易地添加一個新的語言表達符。

11、防止可重復操作

為了減少鼠標的應用，在工作中省時省力，Pcschematic還包括前沿的計算機鼠標捕獲系統軟件(MouseChasingSystem)。鍵盤快捷鍵可以設置為單獨的功能鍵，如“s“表示”標記(Symbols)"。
