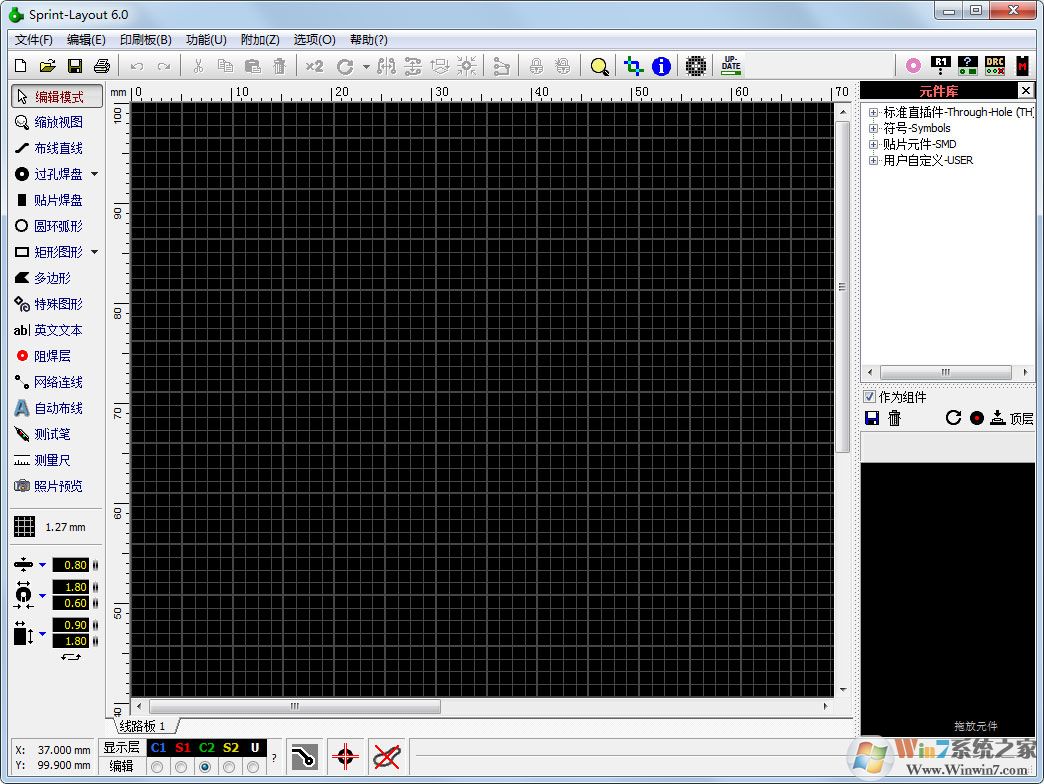

PCB設計軟件 Sprint Layout V6.0 官方版

PCB Layout設計軟件如今百花齊放，讓人難以下手，筆者在尋找適合業余愛好者的簡易PCB設計軟件時發現了這款軟件。
Sprint Layout是一款非常好用的PCB設計軟件，它包含了各種常用的組件元素，以樹列表的形式顯示，方便用戶查找需要的組件，支持自由添加組件元素，當選擇組件之后，支持拖拽添加到工程中。

功能介紹

1、組件庫

組件庫中包含了各種常用的組件元素，以樹列表的形式顯示，您可以很方便的查找到需要的組件，支持自由添加組件元素，當選擇組件之后，支持拖拽即可添加到工程中。

2、抗鋸齒

新版在抗鋸齒方面做了很大的改經，是圖像邊緣更平滑，布局看起來更真實，哪怕是放大/縮小模式下。

3、automatic-capture模式

automatic-capture模式更容易放置墊或跟蹤，當您欲將兩個組件連接時，僅需靠近它們，它將捕捉到這一點并幫助你連接，同時也有數字顯示當前的坐標，你不必一直用眼睛徘徊到另一個位置。

4、組件和組件列表

Sprint-Layout可以顯示和管理組件包括標識符和值，當然也支持顯示組件列表。

Eache組件可以管理一些額外的數據，如“選擇+地方”數據，這些額外的數據，Sprint-Layout可以導出選擇+地方文件，并自動放置SMD組件板上。

5、自由旋轉

你可以在任何角度旋轉所有組件或元素，這使得它可以以最好的方式放置你的組件。

6、自動填充

軟件能夠自動填充未使用的布局區域。

7、圖像預覽功能

圖像預覽可以讓您看到隱藏的網格，組件等元素，這有助于你找到通常喜歡錯誤的反映組件或文本。

8、測試函數

這個函數非常有用的檢查你的布局，你可以點擊任意位置的布局，Sprint-Layout會發現所有連接布局元素、組件，這使得它很容易檢查信號流布局。

9、連接（橡皮帶）

在程序的幫助下連接，可以簡化路由過程，直橡皮帶線是用來表示尚未路由的連接，這可以幫助你不會忽略任何痕跡，橡皮帶線也有助于找到合適的位置組件。你可以使用它們在放置組件時來避免越過軌道。

10、高速通道

Sprint-Layout集成了高速通道，這有利于連接兩個點的布局，讓您的組件連接更加清晰，一目了然。

11、高分辨率和精度

Sprint-Layout的分辨率和精度大幅提高，不用擔心因放大或縮小而導致變形，現在可以定義一個grid-value 1μm。設計甚至很好的布局結構都沒有問題。

12、層管理

Sprint-Layout提供分層管理功能，這樣可根據自己的需求分別對不同層次的組件元素進行處理，而無需擔心會互相干擾。

13、多標簽

程序支持同時打開多個項目，分別獨立，互不干擾。

14、歷史記錄功能

Sprint-Layout分別記錄每個操作歷史，您可以為您的項目創建指定足跡，再次使用時，直接導入已保存的足跡即可使用。

15、屬性面板

選擇目標組件，即可調出該組件的屬性面板，在這里你可以更改各類屬性值，自由調整。

16、選擇器

選擇器是一個強大的工具，你可以用它來搜索和選擇特殊元素布局，所以它可以搜索和選擇所有墊用一種特殊形狀或大小。如果選擇所需的元素，他們可以改變屬性面板。

選擇器也可以幫助分析你的布局，所以你可以如所有跟蹤排序列表的寬度，這樣可以幫助你找到不必要的元素列表。

17、Design-Rule-Check（DRC）

Sprint-Layout能夠檢查一些重要的設計規則，當出現錯誤時，軟件會判斷并以白色的形式顯示，這樣有助于用戶更快的查找并修復問題。

18、掃描副本

你可以在后臺加載位圖的布局，這個位圖可以從現有scanned-copy布局，您可以使用此位圖作為原跟局，位圖必須作為一個位圖文件（BMP、JPG），大小在300 - 300 dpi之間。

19、打印輸出

軟件支持將文件打印輸出，打印位置可調。
