WinTopo Pro免費版

WinTopo Pro免費版使用方法

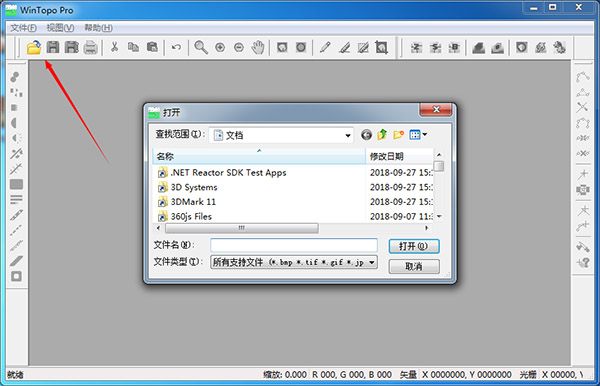

1、在本站下載并解壓，安裝軟件，完成后直接運行

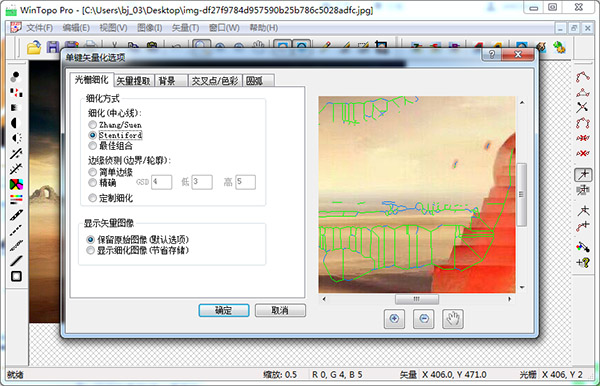

2、打開文件后點擊菜單欄矢量按鈕，選擇點擊矢量提取選項

3、然后按照自己的需求調節選項（右邊圖框可以看見實時效果預覽）

4、調節好后點擊矢量菜單→單鍵矢量圖開始轉換（或按F10鍵）

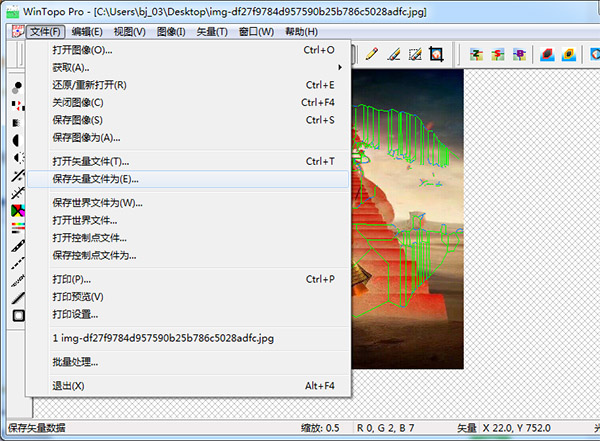

5、轉換后點擊菜單欄“文件按鈕” 選擇“保存矢量文件為...” 按鈕。

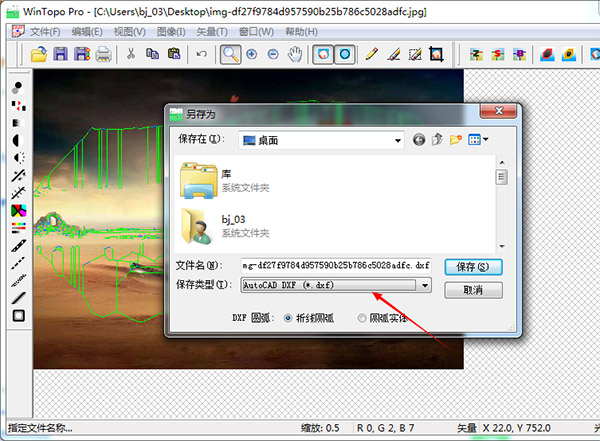

6、另存文件，選擇“dxf”格式

WinTopo Pro免費版軟件特點

1、一鍵矢量化，全自動化，易于使用。

2、很多微調選項有經驗的用戶。

3、基于柵格矢量化建立的研究成果。既 Zhang-Suen 和 Stentiford 方法，以及邊緣檢測的Canny算子方法。

4、與最新研究成果增強給你最好的結果。

5、電弧認可，光滑圓弧裝配到圖像的彎曲部分。

6、WinTopo臨vectorises彩色圖像變成彩色的CAD圖紙。你不會找到這個功能在其他系統中！

7、功能強大的地理配準功能可確保您的載體將被縮小，旋轉，平移和傾斜校正到正確的坐標準備好您的CAD / GIS/數控系統。

8、Digitising和矢量編輯。

9、你可以指定級別，以準備輸出到3D的CAD/ GIS系統的載體。

10、許多圖像預處理功能，幫助您從您的圖片得到最好的。

11、一個非常快速和高效的系統。在幾分鐘或幾秒鐘處理大圖像。

12、一個綜合，全面的幫助工具。

WinTopo Pro免費版常見問題

一、將PDF中的文字和圖片提取出來放到CAD里編輯的方法

1、WinTopo可以將圖片矢量化 然后存成CAD可識別的格式!

2、你也可以把pdf直接轉成dwg格式，用pdf2dwg這個軟件，或者用CorelDRAW打開pdf文件，再另存為dwg格式的文件。然后就可以用cad打開了。

二、怎么把圖像轉換成dwg文件？

1、首先在文件菜單下拉菜單打開圖像，然后在矢量化菜單內設置一鍵矢量化選項，設置好后還是在矢量化菜單內選擇一鍵矢量化，矢量化完成后選擇矢量文件另存為dxf文件，用CAD打開后再保存為DWG文件就可以了。

2、選擇打開文件，打開你要的JPG文件，然后點擊矢量化，選擇一件矢量化，選兩次，矢量化圖另存為DXF,用CAD打開，再次另存為就好了
