固態硬盤的性能可以讓電腦性能整體提升，而PCIE NVMe主控的高端SSD又是速度比較快的，很遺憾很多老主板都不支持，無法使用PCIE NVMe固態硬盤，從而就有了下面這個文章，通過刷BIOS讓主板支持該類型的固態硬盤，該操作對性能上的提升是很明顯的，如果喜歡折騰，那么不妨試試看。

注意：刷BIOS錯誤可能會導致電腦變磚無法開機，請謹慎操作


最近接連入手了好幾個PCIE NVMe主控的高端SSD，性能都不錯，想起家里還有一臺4770K+華碩MAXIMUS-VI-EXTREME主板的老主機，打算分配一個SSD給老主機使用。說實話，這臺主機的性能并不比現在的7700K+Z270差多少，唯一比較遺憾的就是不支持NVMe，無法發揮PCIE NVMe主控的高端SSD的性能。上網查了很多教程，結合自己多年MOD主板BIOS的經驗，終于順利的給這塊Z87主板增加了對NVMe的支持。接下來就分享一下讓老主板煥發第二春，用上PCIE NVMe SSD的幾點經驗。

★哪些老主板能夠支持NVMe★
目前官方正式宣布支持NVMe的有intel的100 和200系列芯片組主板，例如采用Z170、B250、Z270等這些芯片組的主板都可以完美支持NVMe，很多intel 9系列的主板也可以通過升級官方新版BIOS來增加對NVMe的支持。而那些相對比較久遠的intel 6、7、8系列主板，廠家一般都沒有提供官方的NVMe升級版BIOS（老型號主板升級BIOS就增加新功能，那么新型號主板還有誰買），對于這部分主板，用戶就需要自己手動對BIOS進行MOD來增加對NVMe的支持了。說實話，很多原先的X79、Z87高端平臺，性能還強于目前的很多主流平臺。對這些主板的BIOS進行MOD以增加對NVMe的支持，具有很大的實用價值。

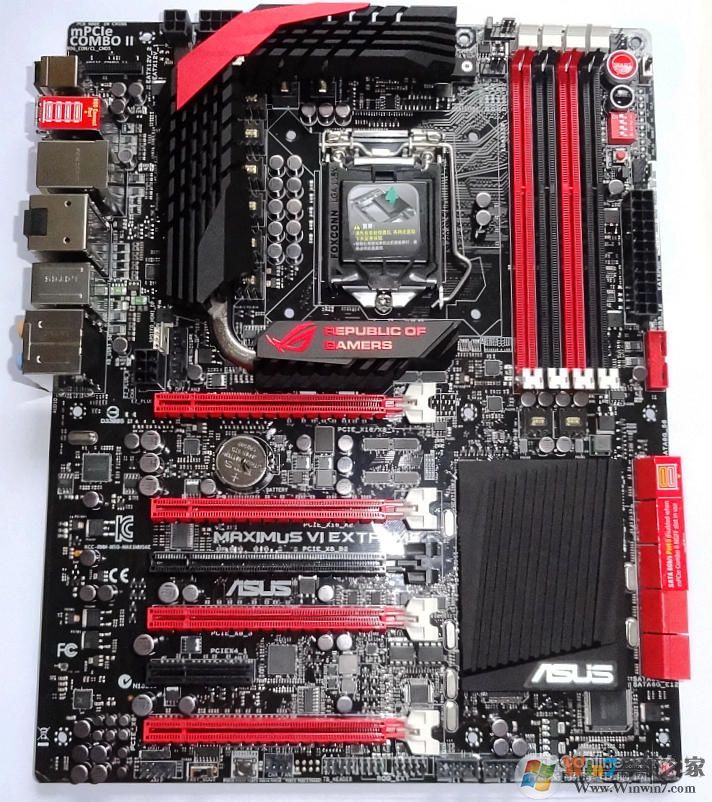

（4770K+華碩MAXIMUS-VI-EXTREME主板的老主機綜合性能并不落后）

★沒有M.2接口的老主板如何用上PCIE NVMe SSD★
除了BIOS支持NVMe之外，還需要主板上有相應的硬件接口支持才能用上PCIE NVMe SSD。對于Z170、B250、Z270等主板來說，主板上一般都有已經配備了走PCIE總線的M.2接口，那么直接選購M.2接口的PCIE NVMe SSD就可以了；而部分Z97和B150主板上雖然有M.2接口，但只支持SATA主控的SSD的話，同樣不支持PCIE NVMe SSD。例如我的華碩MAXIMUS-VI-EXTREME主板，雖然通過mini PCIE擴展卡提供了M.2接口，但只支持SATA主控的SSD，所以要享受PCIE NVMe SSD帶來的高速體驗的話，只能購買帶PCIE轉接卡的PCIE NVMe SSD，直接把SSD安裝到PCIE 3.0插槽上。

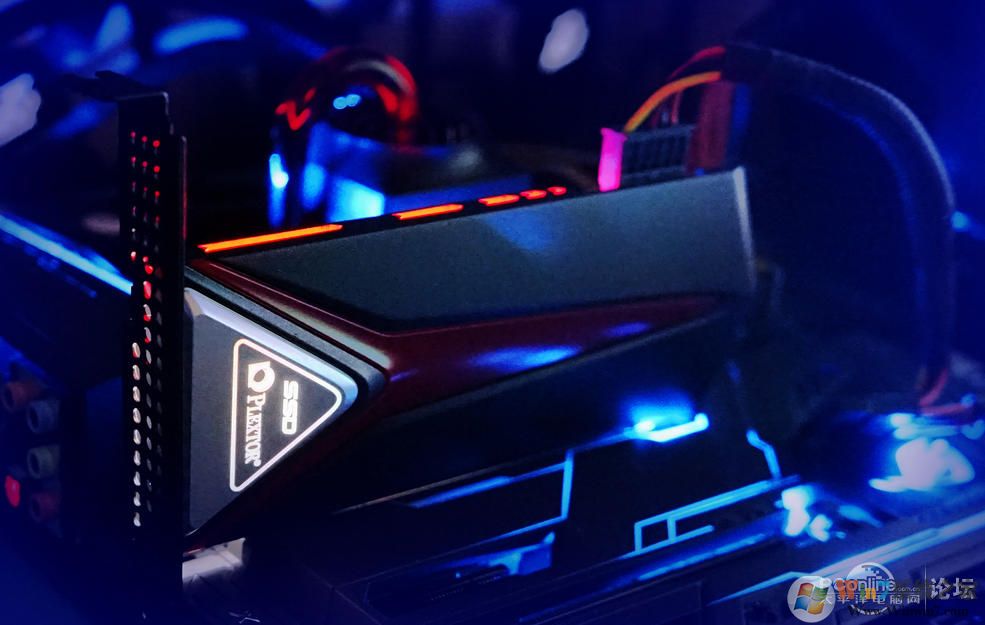

PCIE NVMe SSD我有好幾個，但是能直接安裝到華碩MAXIMUS-VI-EXTREME主板上的只有帶PCIE轉接卡的浦科特M8PeY。

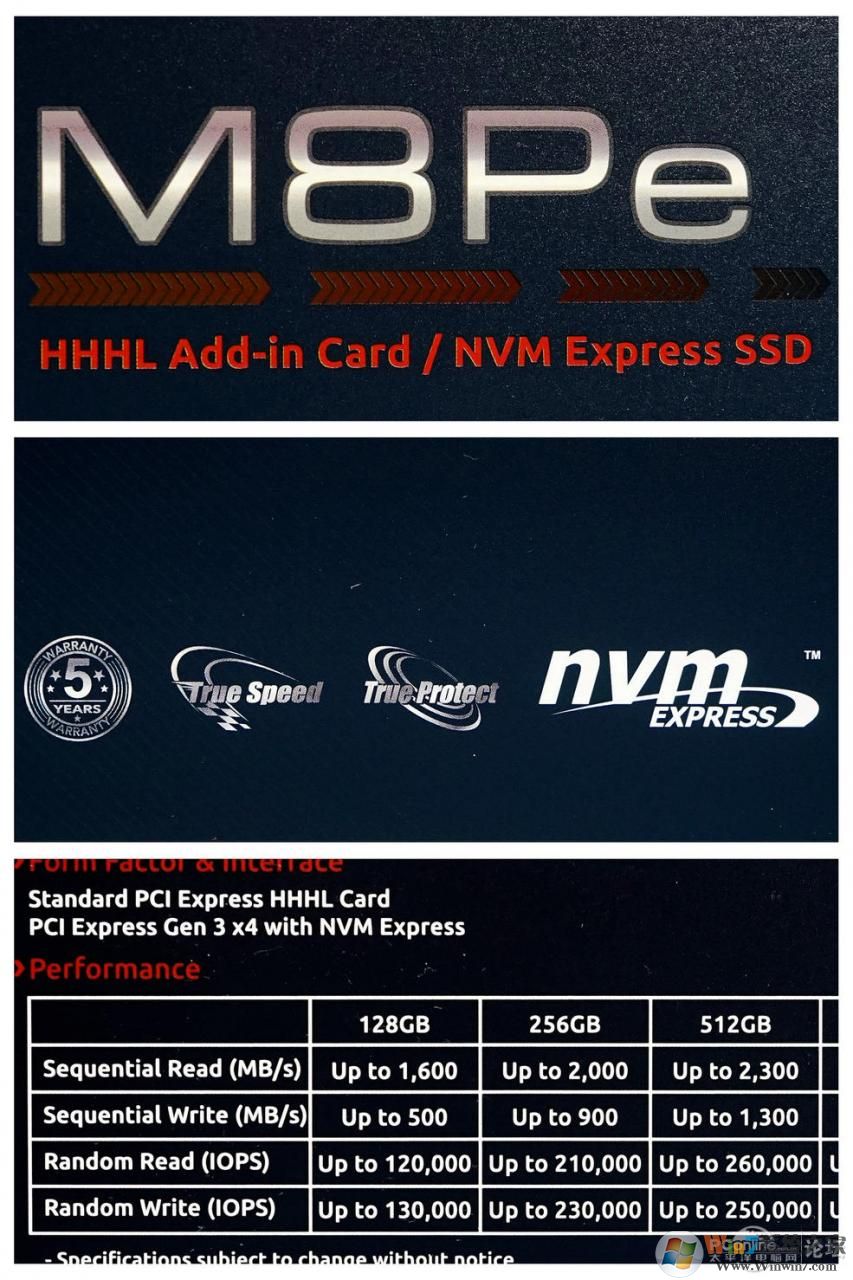

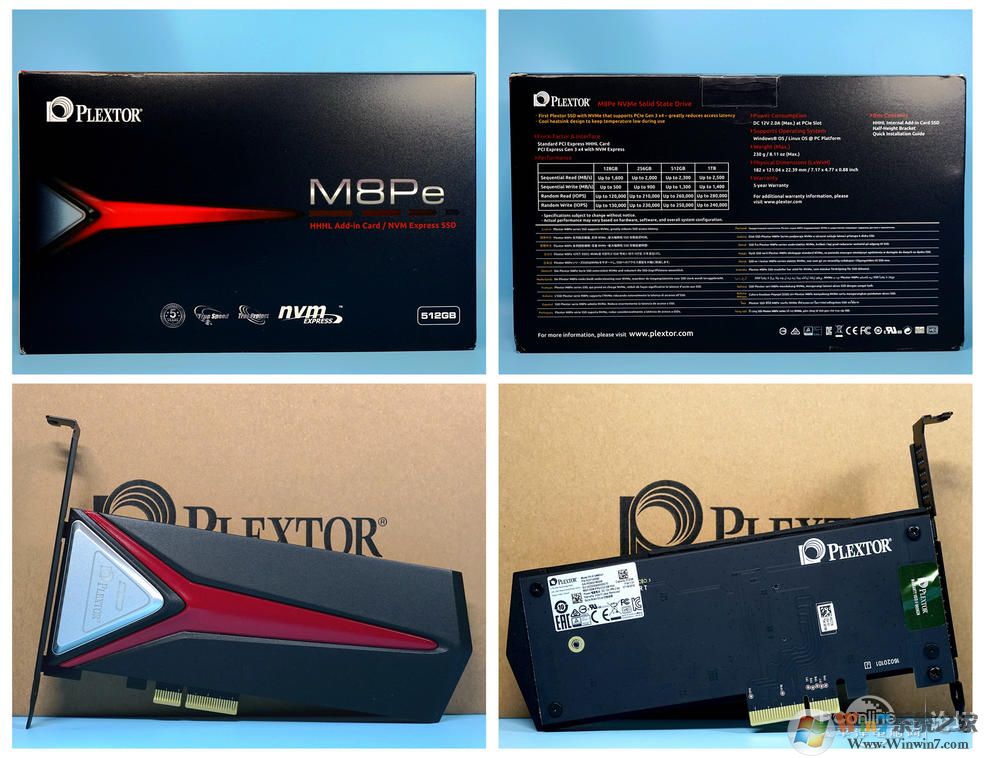

帶PCIE轉接卡的浦科特M8PeY的包裝盒明顯比普通M.2接口的M8Pe要大許多，而且包裝盒上有標注HHHL Add-in Card/NVM Express SSD。HHHL Add-in Card指的其實就是PCIE轉接卡，轉接卡上有一個M.2接口，連接了M.2接口的M8Pe SSD。這個轉接卡在網上單買的話大概需要三四百元，并不便宜。而浦科特M8PeY的這個轉接卡，用在其他PCIE NVMe主控的M.2 SSD上也是可以的。www.56bk.cn整理



★老主板BIOS MOD教程★
網上有不少老主板修改BIOS增加對NVMe支持的教程，其原理很簡單，就是提取新型號主板BIOS中的NVMe模塊，添加到老主板的BIOS中。但是很多網友在實踐過程中發現添加這個模塊說起來簡單，操作起來卻不一定能夠成功。根據我個人的經驗，失敗的原因主要有一下幾點：1、BIOS容量太小，添加NVMe模塊后BIOS文件體積太大；2、老主板BIOS中原先的RST OROM版本太低，添加NVMe模塊后兼容性不好；3、添加的NVMe模塊與原先的BIOS不匹配。
我總結的BIOS修改步驟有以下五步：
1、在老主板的官網上下載最新的BIOS，而且必須是支持EFI的版本。例如我使用的華碩MAXIMUS-VI-EXTREME主板，官網的最新版BIOS版本號為1603，下載后備用。(www.56bk.cn win7系統之家 )
2、下載相同品牌更新型號的支持NVMe的主板BIOS，用于提取NVMe模塊。例如我下載了華碩Z97 DELUXE支持NVMe的BIOS，版本號為0401。為什么不選最新的Z270系列，因為Z97與Z87的血緣關系最接近，兼容性應該會更好。
3、下載UEFI BIOS Updater 1.65程序，用于升級老主板BIOS中的RST OROM版本，下載后解壓縮得到一個名為UBU_v1_65的文件夾。以我的華碩MAXIMUS-VI-EXTREME主板為例，1603版本的BIOS文件名為MAXIMUS-VI-EXTREME-ASUS-1603.CAP，把該文件拷貝到UBU_v1_65文件夾中，運行UBU.Bat批處理文件，會彈出如下圖的程序窗口。在第一個選項中填入數字1進入RST OROM升級菜單，然后填入數字8把RST OROM升級到V15.1.0.2545，然后保存文件退出。

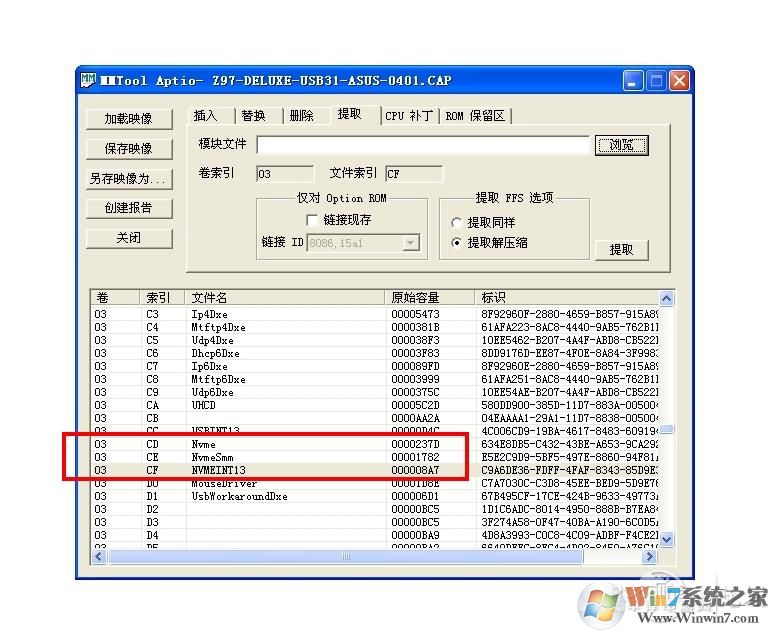

4、下載AMI BIOS的編輯工具軟件MMTool，使用MMTool打開剛才下載的華碩Z97 DELUXE支持NVMe的BIOS文件，文件名為Z97-DELUXE-USB31-ASUS-0401.CAP。打開BIOS文件后在下方的BIOS模塊中找到Nvme、NvmeSmm、NVMEINT13等三個模塊，用鼠標左鍵單擊后，在上方的選項卡中選擇“提取”，并點擊選定下方的“提取解壓縮”，在提取路徑中把三個模塊提取后的文件名分別命名為：Nvme.ffs、NvmeSmm.ffs、NVMEINT13.ffs。　　隨后用MMTool軟件打開前面修改并保存好的華碩MAXIMUS-VI-EXTREME主板的BIOS文件MAXIMUS-VI-EXTREME-ASUS-1603.CAP，找到CSMCORE模塊，用鼠標左鍵單擊這個模塊，接著在上方的選項卡中選擇“插入”，點擊勾選下方的“插入壓縮”，在“模塊文件”的路徑中選擇前面保存好的Nvme.ffs、NvmeSmm.ffs、NVMEINT13.ffs等三個文件并進行插入。插入成功后，在CSMCORE模塊相同卷（一般是卷03或者卷04）的末尾可以看到Nvme、NvmeSmm、NVMEINT13等三個模塊，說明插入已經成功，保存并退出MMTool。至此，老主板支持NVMe的BIOS文件已經修改完畢。

如果插入這三個模塊后添加NVMe失敗，可以另外下載Z170的主板BIOS，用上述方法提取其中的NVMeExpressDxE模塊后只插入NVMeExpressDxE模塊，同樣可以讓老主板支持NVMe。單純插入NVMeExpressDxE模塊對比前面插入Nvme、NvmeSmm、NVMEINT13等三個模塊的好處是占用BIOS文件的空間更小，適合那些BIOS容量較小的老主板。大家可以根據自己主板的具體情況和兼容性進行嘗試和選擇。

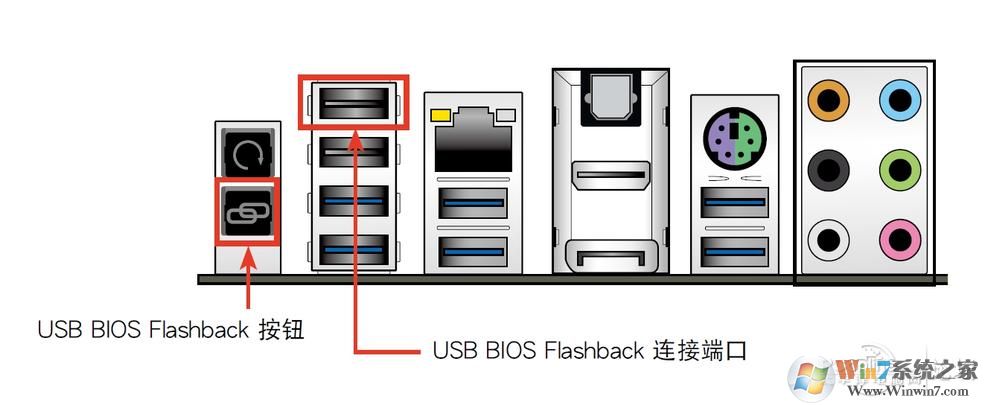

5、除了華碩之外其他品牌的主板，修改后的BIOS文件直接用主板自帶的刷新工具進行刷新即可。華碩主板的刷新工具在刷新前會自動檢測BIOS文件，如果發現是自行修改過的，會出現錯誤提示而限制BIOS文件的刷新。我們可以把修改好的BIOS文件拷貝到U盤上，把文件名改為M6E.CAP，利用華碩主板自帶的USB BIOS Flashback功能對BIOS進行強制刷新。具體操作方法是把存有修改版BIOS的U盤連接到主板上帶有USB BIOS Flashback標識的USB接口上，然后關機，在不切斷電源的情況下長按主板I/O面板上的USB BIOS Flashback按鍵，直到按鍵上的指示燈閃爍時松開按鍵，指示燈會繼續閃爍，等到停止閃爍時說明BIOS已經刷新完畢，就可以重新開機了。

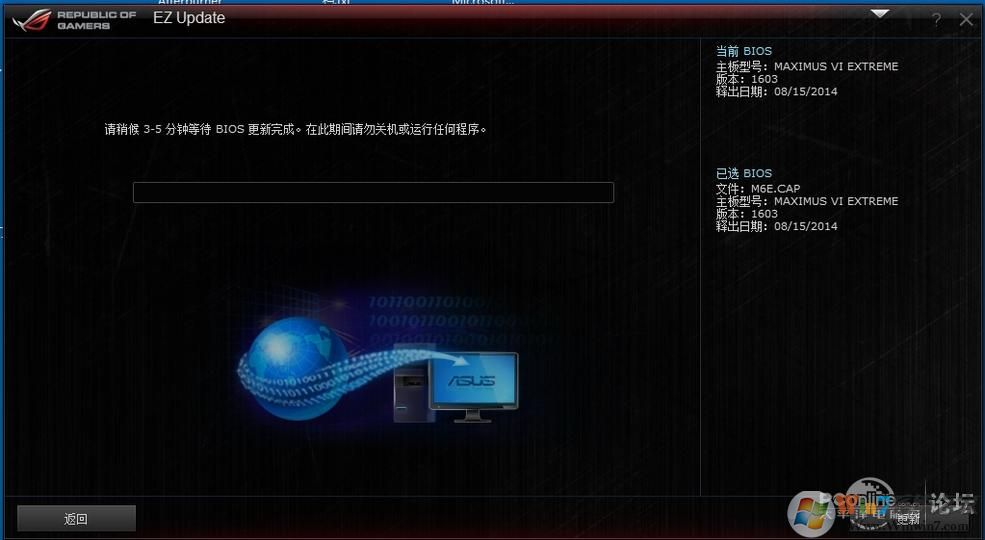

如果你的華碩主板不支持USB BIOS Flashback功能，也可以下載華碩的EZ Update程序，導入BIOS文件時選擇未修改的原版BIOS文件，在通過驗證并準備開始刷新時把修改版BIOS的文件名改為與原版BIOS一模一樣并在同一文件夾目錄下把原版文件替換掉，然后點擊“更新”進行BIOS升級，以此“偷天換日”來刷新BIOS。
