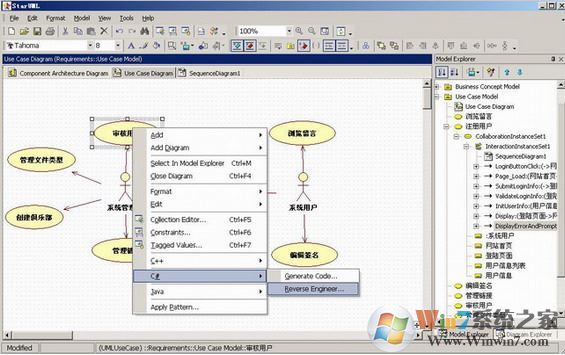

tarUML建模工具都是一款開放源碼的UML開發環境，支持多種格式的影像文件可導出JPG、JPEG、BMP、EMF和WMF等格式的影像文件。這款軟件能夠繪制用例圖、類圖、序列圖、狀態圖、活動圖、通信圖、構件圖、部署圖以及復合結構圖九種UML圖。StarUML 可以依據類圖的內容生成Java、C++、C#代碼，也能夠讀取Java、C++、C#代碼反向生成類圖，可以通過反轉的類圖來理解，不再需要查看一行又一行的代碼，這將節省大量的時間和精力。是一款超級棒的建模軟件！




StarUML（UML工具）v5.0 綠色版 功能介紹

免費開源的建模工具
可導出JPG、JPEG、BMP、EMF和WMF等格式的影像文件
能夠創建類圖、序列圖、狀態圖、活動圖、模塊圖、部署圖和復合結構圖等UML圖形
支持UML2.0定義的大多數圖
能支持多種格式的影像文件


StarUML（UML工具）v5.0 綠色版使用方法

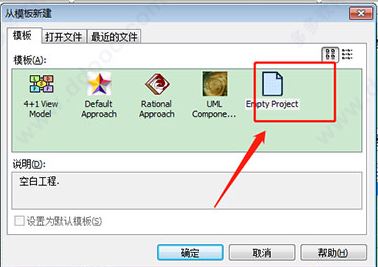

1、打開staruml中文版軟件，選擇“Empty Project”，單擊OK。



2、右鍵單擊界面中的“無標題”，選擇“添加”-“Model”，命名為egg1。



3、右鍵單擊egg1，選擇“添加圖形”"用例圖"，創建了一個用例圖，命名為“用例圖1”。

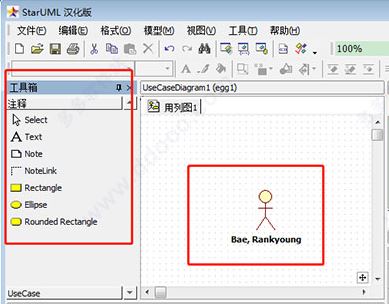

4、點擊左邊工具欄中的工具，直接在右邊空白處單擊即可畫出相應圖形，并且可以為圖形命名。



5、右鍵單擊所畫圖形，設置圖形的屬性，依次重復作畫即可。
